Adapter DELOCK SMA soovahetaja 67412, SMA-SMA, kullatud

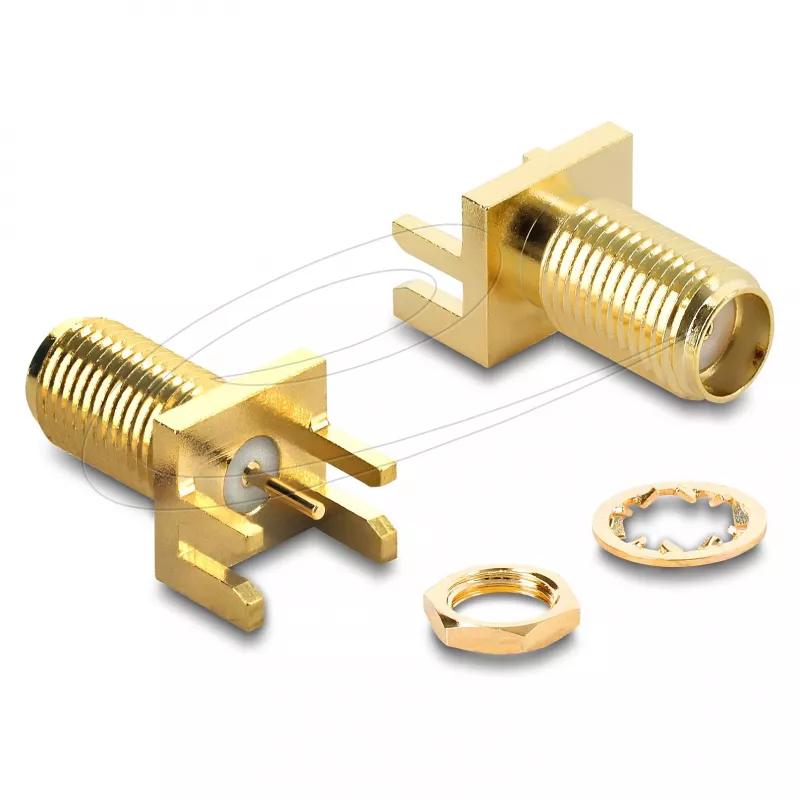

DELOCK 67412 on SMA soovahetuse adapter, millel on mõlemal otsal SMA-pistikud ja kuldne viimistlus. See on mõeldud pistikusugu muutmiseks või SMA-otsaga kaablite ja seadmete ühendamiseks, pakkudes kompaktset ühenduslahendust raadiosagedusseadmetele, antennidele, katseseadistustele ja signaalijuhtimiseks, kus kasutatakse SMA-liideseid. SMA koaksiaalkontakt sobib jootmiseks trükkplaadi servale maksimaalse paksusega 1,7 mm; kuldamine vähendab korrosiooni ja tagab usaldusväärse elektrilise kontakti korduvate ühendamiste korral.

Eelised

Adapteril on messingist, kullatud korpus ja PTFE-isolatsioon, mis tagavad stabiilse töö laias temperatuurivahemikus. Määratud impedantsiga 50 oomi ja seisulaine suhtega (VSWR) alla 1,3 toetab see raadiosageduslikku edastust kuni 6 GHz. Pindmonteerimistehnoloogiale mõeldud viie jootepunktiga pistik pakub tugevat mehaanilist kinnitust ja üle 500 ühendustsükli korduvaks kasutamiseks. Selle kompaktne vorm võimaldab hõlpsat integreerimist katsestendidesse ja seadmekappidesse, kus on vaja lihtsat soovahetust või kaabliühendust.

Sobib

• Kahe SMA-otsaga koaksiaalkaabli ühendamiseks
• Pistikusoovahetuseks SMA-seadmete ja katseseadmete vahel
• Antennide, raadiosagedusmoodulite ja mõõteriistade ühendamiseks
• Kompaktsetesse laboriseadistustesse, prototüüpidesse ja signaalijuhtimiseks PCB-del, mille serva paksus on 1,7 mm

Peamised spetsifikatsioonid

• Pistikutüüp: SMA-SMA soovahetaja (emale emale)
• Sagedusala: alalisvool – 6 GHz
• Impedants: 50 oomi
• Seisulaine suhe (VSWR): < 1,3
• Korpuse materjal ja viimistlus: messing, kullatud
• Isolaatori materjal: PTFE
• Isolatsioonitakistus: > 5000 Mohmi
• Ühenduste vastupidavus: > 500 tsüklit
• Paigaldus: pindmonteerimistehnoloogia PCB servale (max paksus 1,7 mm)
• Jootmine: 5 jootepunkti
• Töötemperatuuri vahemik: -65 °C kuni 165 °C

Kasutamine

Valmistage ette trükkplaadi serv paksusega kuni 1,7 mm ja joondage SMA koaksiaalkontakt ettenähtud jootepindadega. Kinnitage adapter pindmonteerimisjootmise abil viiel jootepunktil, järgides messing- ja kullatud kontaktide standardset jootmisprofiili. Pärast jootmist ja jooteühenduste kontrollimist ühendage SMA-otsaga kaablid või seadmed, keerates SMA-pistikud käsitsi tihedalt kinni; vältige liigset pöördemomenti, et vältida kahjustusi. Tagage õige impedantsi sobitamine raadiosagedustrassis ja kontrollige ühendusi sobiva katseseadmega enne täielikku kasutuselevõttu.
