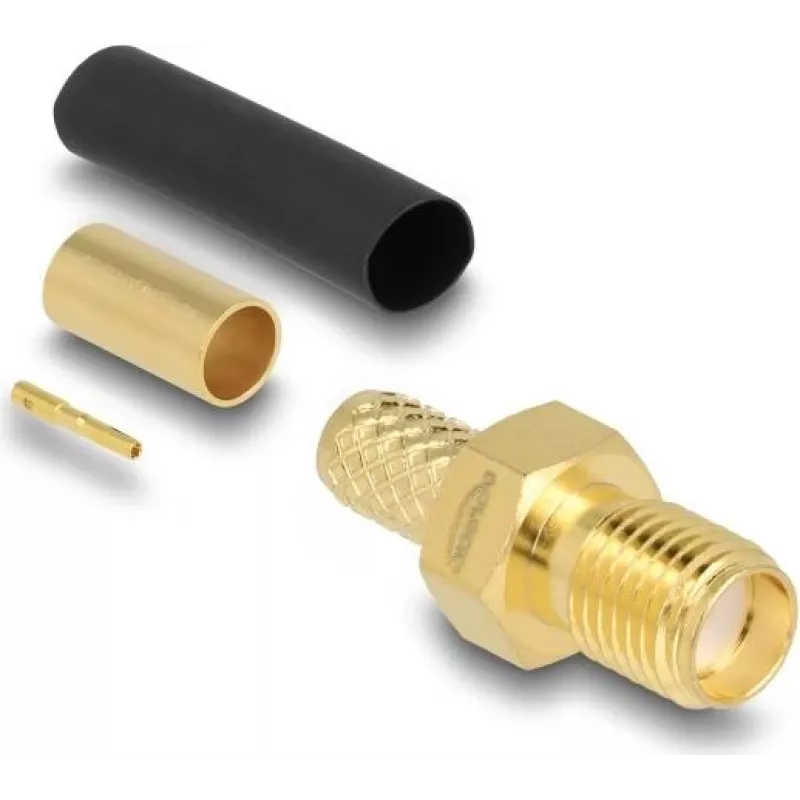

RF-koaksiaalne SMA emane pressühendusega pistik DELOCK LMR200-le koos kahaneva toruga

DELOCK SMA emane pressühendusega pistik LMR200-le koos kahaneva toruga on pressühendusega RF-pistik, mis on loodud pakkuma usaldusväärset SMA emast liidest mini-koaksiaalsele LMR200 kaablile. See võimaldab tehnikutel ja paigaldajatel luua vastupidavaid ühendusi antenni-, raadio- ja traadita seadmete jaoks. Kaasasolev kahanev toru parandab tõmbepingeleevendust ja pakub põhilist keskkonnakaitset, pikendades kaabliühenduse eluiga tavalistes paigaldusstsenaariumides.

Eelised

Pistik on konstrueeritud pressühenduseks LMR200 kaablil, tagades järjepideva mehaanilise püsivuse ja elektrikontakti, kui see on paigaldatud sobivate presstööriistade ja ferrulitega. SMA emane liides tagab ühilduvuse standardsete SMA isaste pistikutega, mida kasutatakse antennidel, raadiotel ja RF-moodulitel. Kaasasolev kahanev toru tagab tihedama tihendi kaabli väljumiskohas, suurendab mehaanilist stabiilsust ja vähendab pistiku lähedal paindumisest tingitud kahjustuste ohtu. Metallkorpus säilitab RF-varjestuse ja maanduse järjepidevuse, samas kui kompaktne vorm sobib piiratud ruumiga paigaldustele.

Sobib

Põhispetsifikatsioonid

Kasutusjuhend

Valmistage LMR200 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku presskontakti jaoks soovitatud mõõtmeteni. Libistage kahanev toru ja pressferrul kaablile enne kaabli keskjuhi ja dielektriku sisestamist pistiku korpusesse. Kasutage õige suurusega presstööriista, et suruda ferrule kindlalt kaabli punutisele, tagades stabiilse mehaanilise ja elektrilise ühenduse. Pärast pressimist asetage kahanev toru ühenduskoha kohale ja rakendage ühtlaselt soojust, kuni see järgib pistiku ja kaabli kuju, pakkudes tõmbepingeleevendust ja põhilist keskkonnatihendust.

Soovitused

Kasutage tootja soovitatud eemaldusmõõtmeid ja spetsiaalset presstööriista, mis sobib ferrule suurusega, et saada usaldusväärseid tulemusi. Kontrollige vajadusel pidevust ja impedantsi ning vältige kaabli liigset painutamist ühenduskoha läheduses, et säilitada RF-jõudlus.
