Keystone-moodul RJ45 LSA-le Cat.6 UTP, lukustusklambriga ja kaablisidemeteta — DELOCK 90794, lame must/valge, 16,1×30×19,4 mm

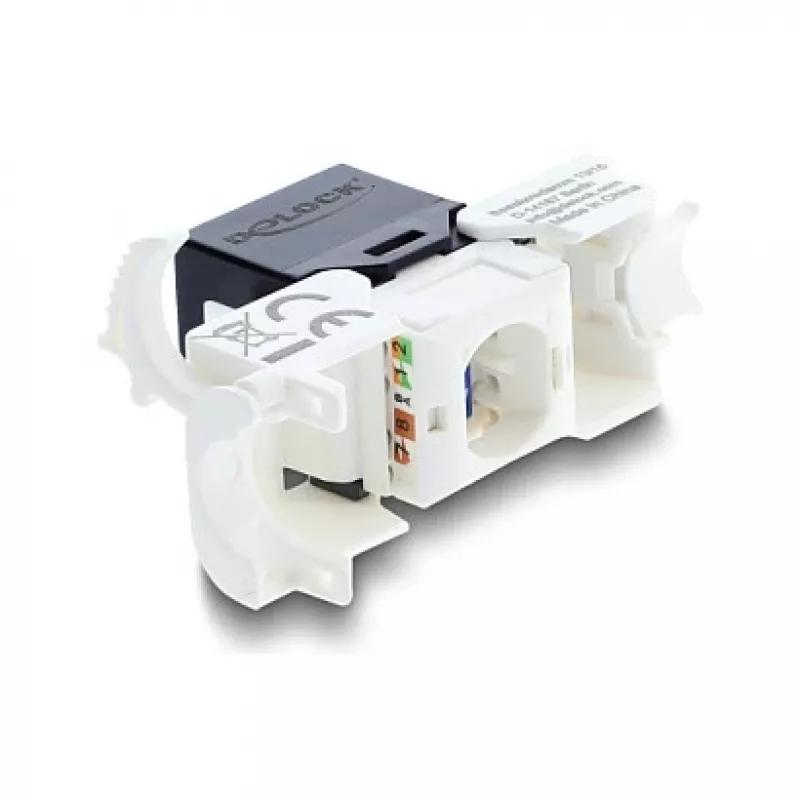

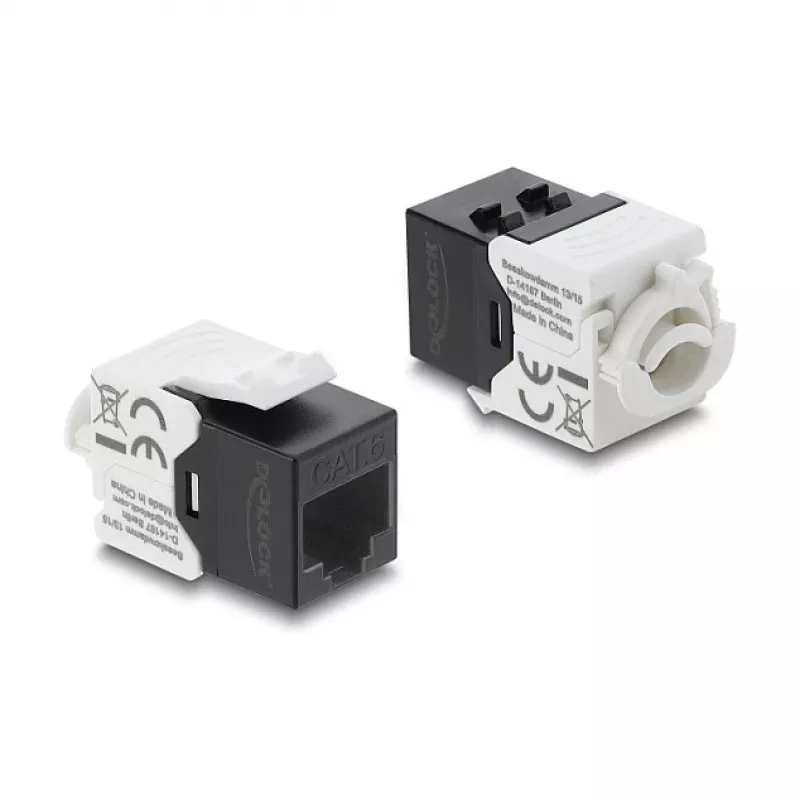

DELOCK Keystone-moodul RJ45 LSA-le Cat.6 UTP, lukustusklambriga ja kaablisidemeteta, on kompaktne adapter RJ45-pesa muundamiseks LSA-otsastuseks Cat.6 varjestamata keerdpaarkaablites. Lameda konstruktsiooniga ja mõõtmetega 16,1×30×19,4 mm on moodul kavandatud ruumisäästlikuks paigalduseks keystone-patch-paneelidesse, esipaneelidesse ja pinnapealsetesse karpidesse. Seade tarnitakse ühe tükina polükotikes ja on saadaval lameda musta/valge viimistlusega.

Eelised

Moodul pakub tööriistavaba ja ruumisäästlikku lahendust RJ45 võrgukaablite ühendamiseks LSA-otsastusplokkidega. Integreeritud lukustusklamber tagaküljel kinnitab kaabli, ilma et oleks vaja eraldi kaablisidemeid, vähendades paigaldusaega ja kaablite segadust. Lame profiil minimeerib väljaulatuvuse madalates korpustes, säilitades samal ajal Cat.6 jõudluse UTP-paigaldiste jaoks.

Sobib

Peamised tehnilised andmed

Kasutamine

Valmistage Cat.6 UTP-kaabel ette, eemaldades väliskesta ja korraldades juhtmed vastavalt nõutavale viigukorraldusele. Sisestage juhtmed LSA-otsastusplokki ja otsastage need sobiva LSA-otsastustööriista abil. Suunake kaabel nii, et integreeritud lukustusklamber saaks haakuda ja kinnitada kaabli ilma täiendavate kaablisidemeteta. Klõpsake moodul patch-paneeli, esipaneeli või pinnapealse karbi keystone-pessa, kuni see lukustub oma kohale. Ühendage RJ45-pistik esipaneeli pesasse, et ühendus lõpule viia.

Soovitused

Kasutage ühilduvat LSA-otsastustööriista ja järgige Cat.6 juhtmestiku standardeid, et tagada usaldusväärne jõudlus. Kontrollige juhtmete paigutust ja pidevust pärast otsastamist. Valige mooduli viimistlus, mis sobib paigalduskeskkonnaga, ja vältige ülemäärast painutust otsastuspunkti lähedal, et säilitada signaali terviklikkus.
