Digitus CAT 6A kompaktne Keystone moodul varjestatud tööriistavaba paigaldusega 4 tk

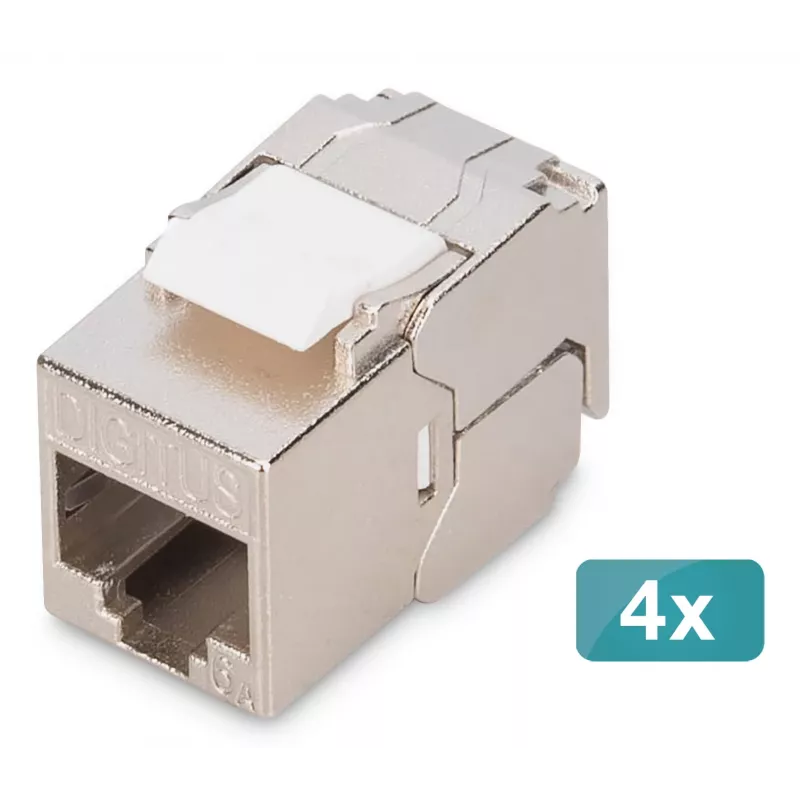

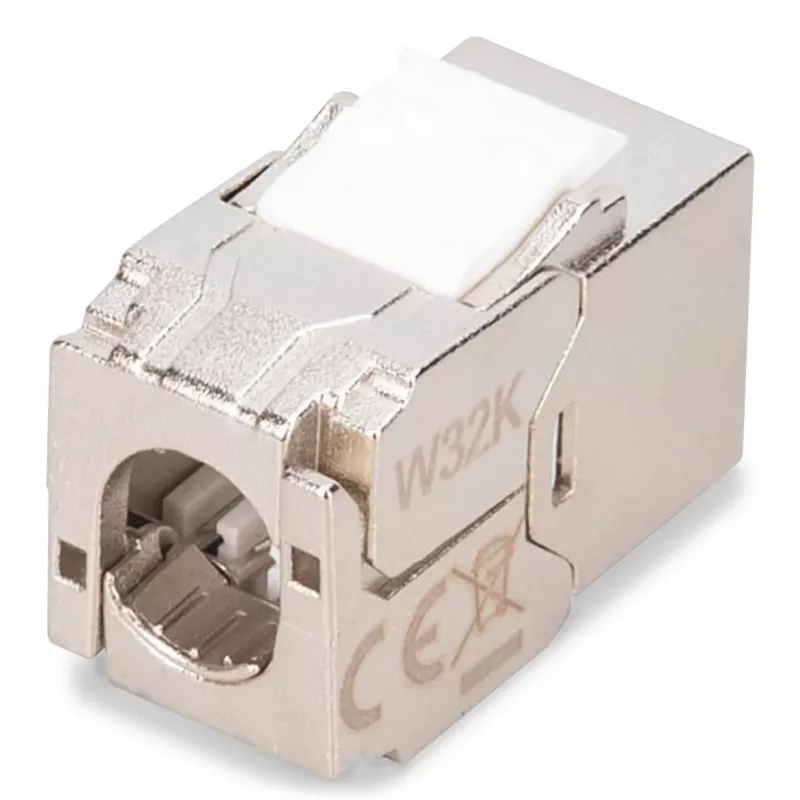

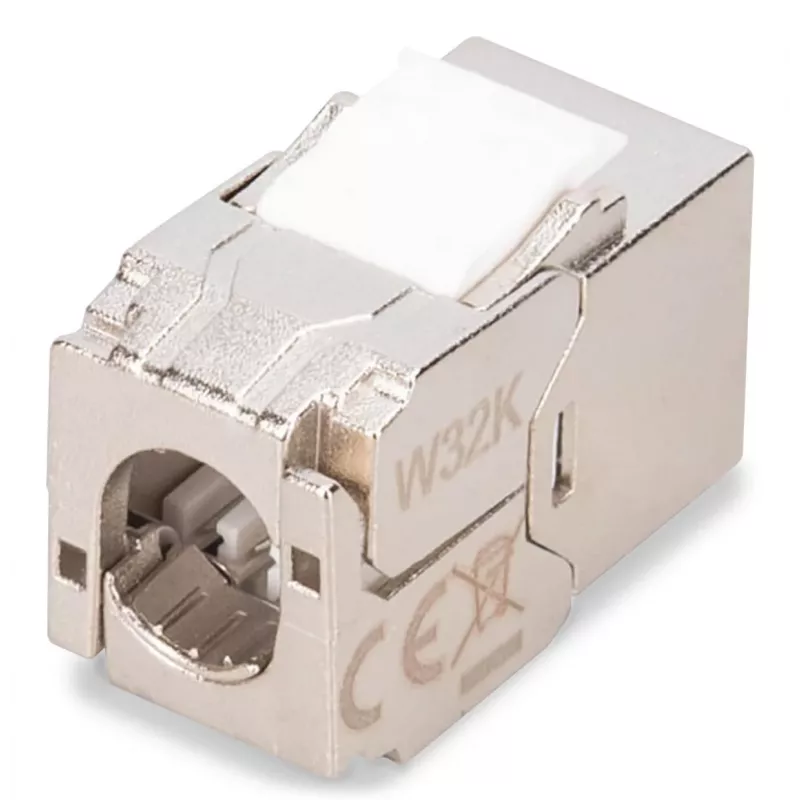

Digitus CAT 6A kompaktne keystone moodul (DN-93615-S-4) on varjestatud, tööriistavabalt paigaldatav pistik, mis on mõeldud professionaalsete võrguinstallatsioonide jaoks. Pakendatud neljaosalisena, toetab moodul Cat6A 10GBase-T kuni 500 MHz ja pakub 360° varjestuskontakti parema signaali terviklikkuse tagamiseks. Selle kompaktne tsink-survevalust korpus nikkeldatud pinnaga sobib 19-tollistesse 1U paneelidesse ja disainiga ühilduvatesse harukarpidesse, pakkudes RJ45 (8P8C) emaspesa ja LSA isolatsiooninihkepistikuid kiireks välikooste jaoks.

Eelised

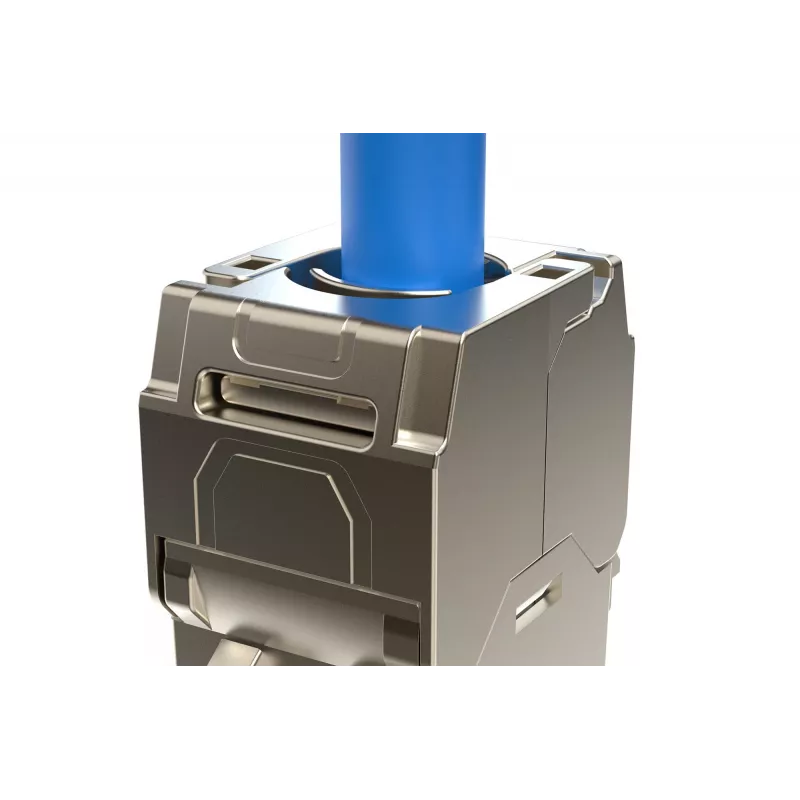

Moodul võimaldab kiiret, tööriistavaba paigaldust värvikodeeritud LSA-liistude abil (EIA/TIA 568 A ja B) ning sisaldab tolmukaitset RJ45 pesale. See toetab PoE standardeid IEEE 802.3af/at/bt (sh 4PPoE püsiühenduses), pakub töökindlat 360° varjestuskontakti ning varustatud on uuesti suletava intelligentse kaablihalduri ja tõmbekoormuse leevendusega usaldusväärseks kaabli fikseerimiseks. Kontaktid on kullatud nikli peale, et tagada stabiilsed elektriühendused ja vastupidavus professionaalsetes keskkondades.

Sobib

• Kiire Etherneti installatsioonid (10GBase-T) serveriräkkides ja jaotuspaneelides
• Välikooste ja kohapealne juhtmestik ilma eritööriistadeta
• Modulaarsed harukarbid ja disainiga ühilduvad esipaneelid
• PoE ja PoE+ juurutused, sh 4PPoE püsiühenduse rakendused

Peamised spetsifikatsioonid

• Kategooria: Cat6A, 10GBase-T, 500 MHz
• Standardid: ISO/IEC 11801 (3. trükk), EN 50173-1
• PoE tugi: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE püsiühenduses)
• Pistik: RJ45 emane (8P8C)

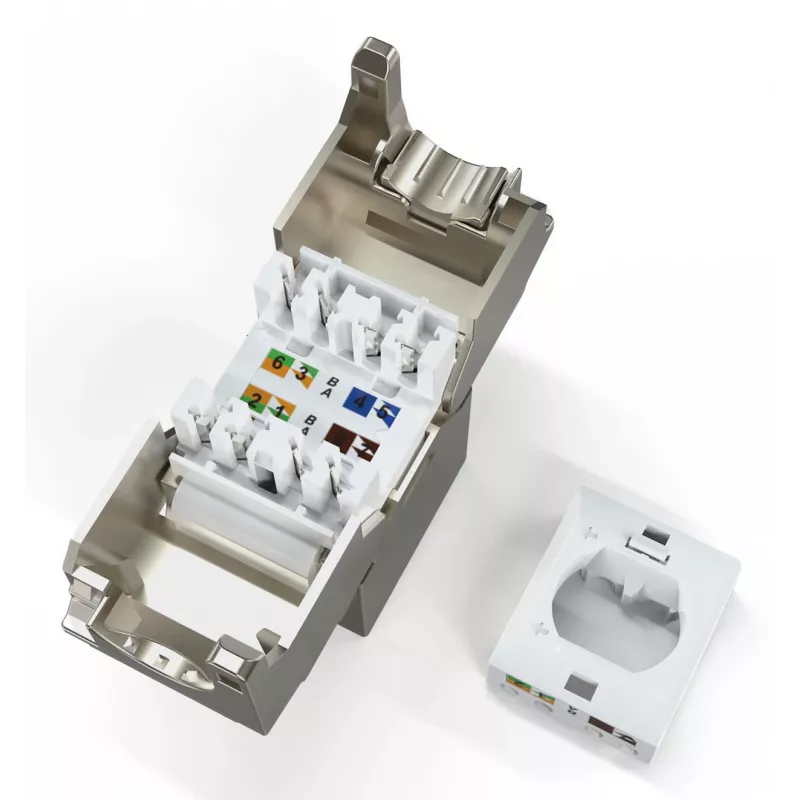

• Kaabli terminatsioon: LSA isolatsiooninihkepistikud, värvikoodiga EIA/TIA 568 A ja B
• Varjestus: 360° varjestuskontakt
• Korpuse materjal: Tsink-survevalu, nikkeldatud
• Kontakt-materjal: Fosforpronks, nikkeldatud + 0,5 μm kullatud
• Sisestusjõud: Max 30 N (IEC 60603-7-51)
• Hoidmisjõud: 7,7 kg (pesa pistikule)
• Töötemperatuur: -20 °C kuni +70 °C
• Ühendustsüklid: ≥ 750
• Vaskjuht: AWG 26/7 – 22/1, keerutatud ja tahke (testitud AWG 22/1-ga)
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Kogus pakendis: 4 tk

Kasutamine

Eemaldage kaabli ümbris soovitatud pikkuseni, joondage üksikud juhid vastavalt värvikodeeritud EIA/TIA 568 A või B skeemile ja suruge need LSA isolatsiooninihkepistikutesse. Kinnitage kaabel integreeritud tõmbekoormuse leevenduse ja uuesti suletava kaablihalduriga, seejärel sisestage moodul jaotuspaneeli või harukarpi, kuni see lukustub. Rack-paigalduste korral paigaldage 19-tollistesse 1U paneelidesse vastavalt vajadusele. Kasutage tolmukaitset, kui RJ45 port on kasutamata.

Soovitused

Kasutage optimaalse jõudluse tagamiseks installatsioonikaablit, mis vastab AWG 22/1-le, ja kontrollige PoE toitenõudeid vastavalt IEEE 802.3af/at/bt spetsifikatsioonidele. Veenduge, et jaotuspaneelis või harukarbis on korralik varjestusmaandus, et säilitada elektromagnetilise ühilduvuse jõudlust.
