Keystone moodul DELOCK 90757 lame RJ-45 hõbedane, 16,1×29,8×19,5 mm

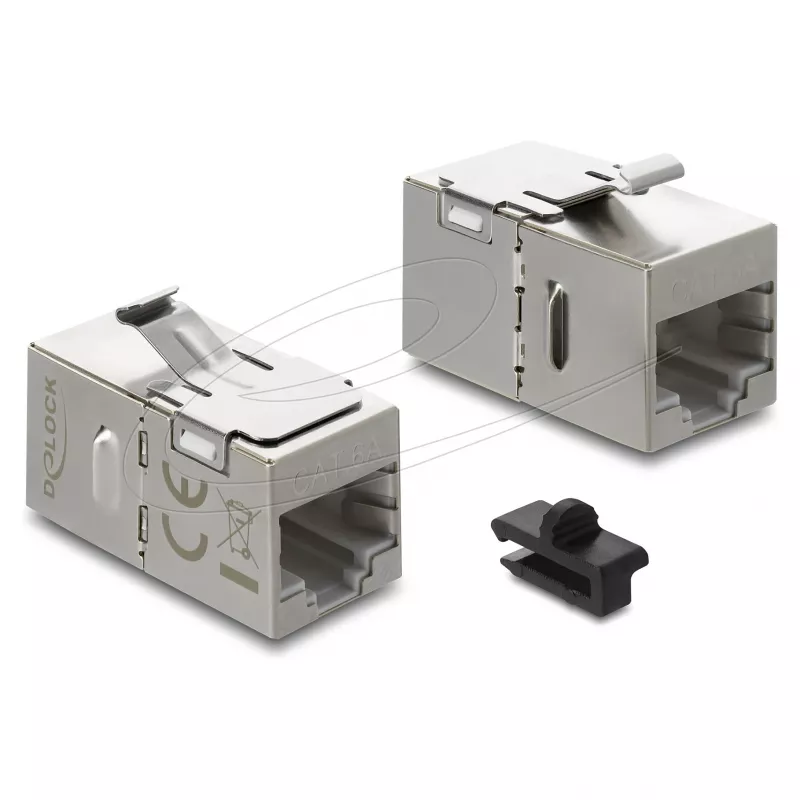

DELOCK 90757 on lame keystone moodul koos RJ-45 emase pistikuga hõbedases viimistluses. Selle kompaktsed mõõtmed (16,1 × 29,8 × 19,5 mm) ja standardne keystone korpus muudavad selle sobivaks snap-in paigaldamiseks keystone jaotuspaneelidesse, näoplaatidesse, pindkarbikestesse ja muudesse modulaarsetesse võrgu paigaldustarvikutesse. Moodul pakub varjestatud RJ-45 liidest, mis ühildub keedupaar kaabeldusega, ning tarnitakse üksikult polükotis. Eemaldatav plastklamber saab kinnitada mooduli riivile täiendava mehaanilise stabiilsuse tagamiseks.

Eelised

Lame disain vähendab sügavuse nõudeid seinaplaatide taga ja madalates korpustes, võimaldades paigaldamist kohtades, kus ruumi on piiratud. Varjestus ja kullatud kontaktid parandavad signaali terviklikkust ja korrosioonikindlust, samas kui metallist riiv ja valikuline plastklamber kindlustavad ühenduse. Standardsed keystone mõõtmed tagavad ühilduvuse laia valiku kinnitusraamide ja paneelidega, võimaldades lihtsat, tööriistadeta snap-in paigaldamist.

Sobib

Põhispektid

Kuidas kasutada

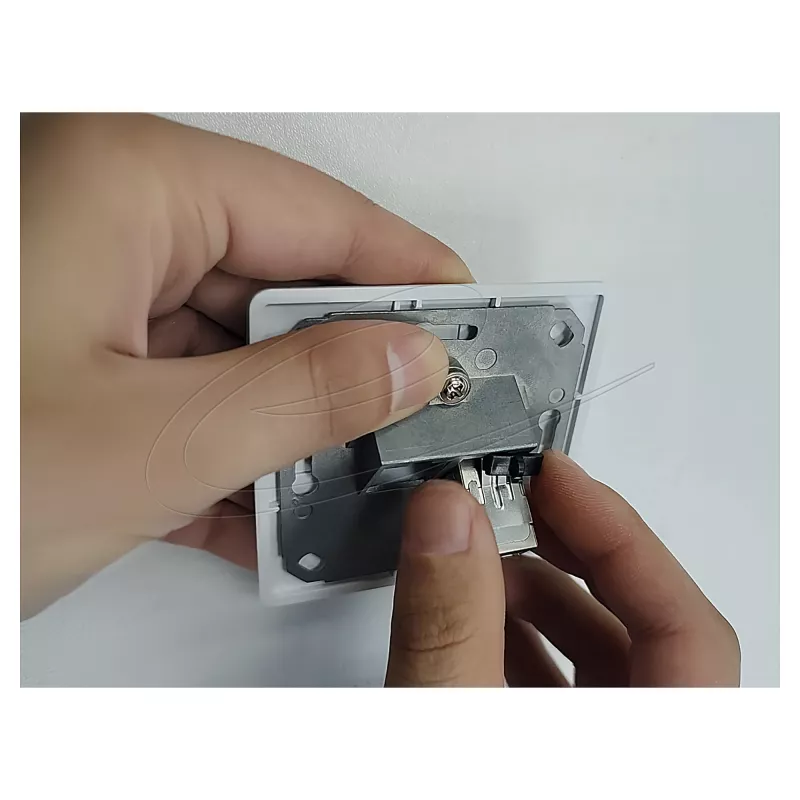

Lõpeta varjestatud keerdpaarikaabel sobivasse RJ-45 emasesse tagapoolses ühenduskohas (punchdown või IDC vastavalt adapteri disainile), järgides õiget ühendusskeemi (T568A või T568B). Sisesta moodul ühilduvasse keystone avasse, kuni metallriiv fikseerub ning soovi korral kinnita kaasasolev plastklamber mooduli riivile lisahoideks. Veendu, et kaabli varje on korralikult maandatud paigalduskohas, kui seda kasutatakse varjestatud võrgukeskkondades.

Soovitused

Kasuta seda lamedat RJ-45 keystone moodulit klassile vastavates Cat6A kaabelduse läbisõitudes, kus ruumi näoplaatide taga või korpustes on piiratud. Optimaalse jõudluse tagamiseks järgi õiget varjestuse lõpetamist ning kasuta moodulit koos ühilduvate keystone raamide ja varjestatud jaotuspaneelidega, et säilitada süsteemi üldine maandus ja EMI kaitse.
