Digitus CAT 6A kompaktne võtmeelement varjestatud, tööriistavaba paigaldus, 12 tk

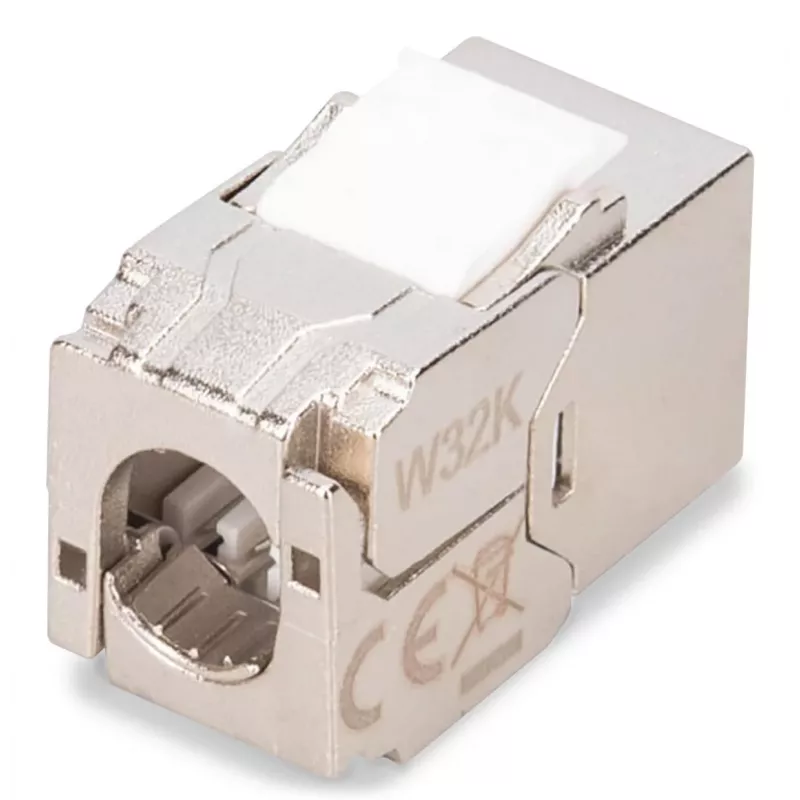

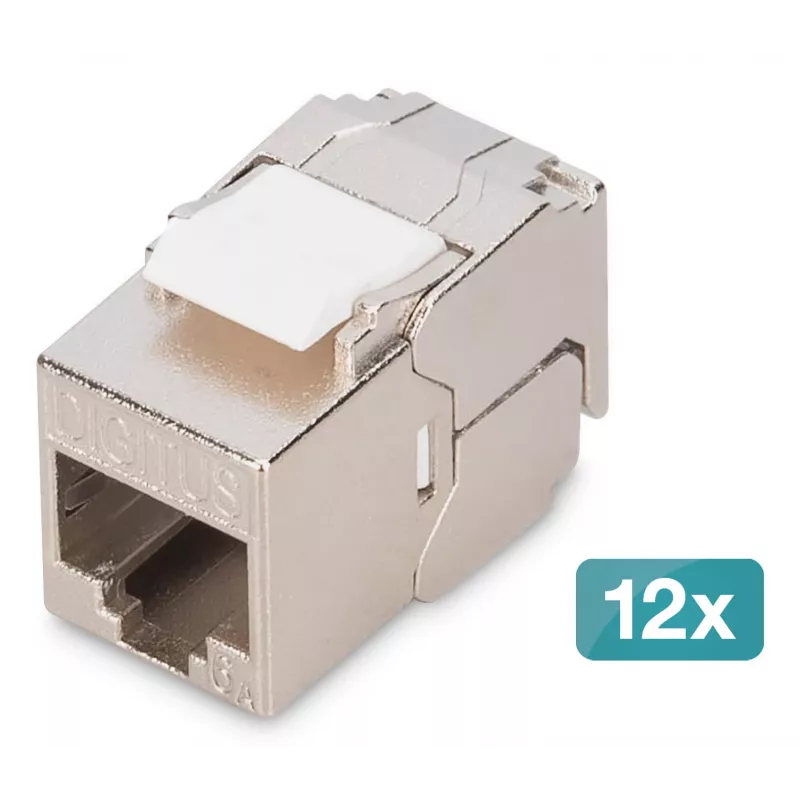

DIGITUS CAT 6A kompaktne võtmeelement (DN-93615-S-12) on varjestatud, tööriistavaba RJ45 sisestus, mis on mõeldud kiireks välikoostuseks ja paigaldamiseks jaotuspaneelidesse ning modulaarsetesse ühenduskarpidesse. 12 kaupa tarnituna toetab iga element kategooria 6A jõudlust kuni 500 MHz ja 10GBase-T ühendusi, pakkudes samal ajal 360° varjestuskontakti ja tolmukaitset RJ45 pesale.

Eelised

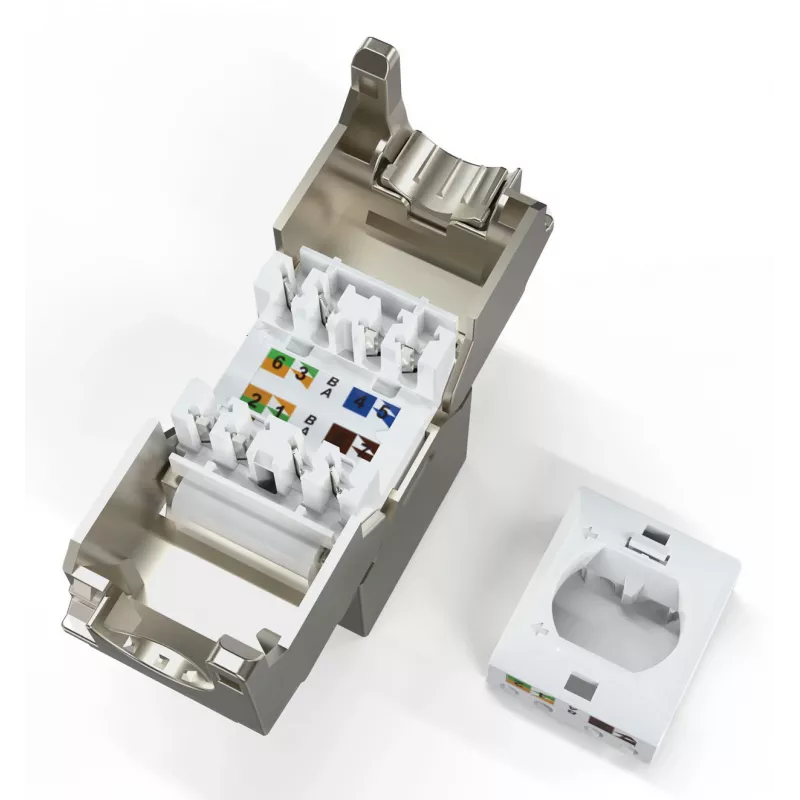

Element pakub tööriistavaba kaabliülendust LSA isolatsiooni tõrjutuse ühendusdetailide kaudu, mis on värvikodeeritud EIA/TIA 568 A & B jaoks, lihtsustades paigaldustöid. Selle tsingist survevalatud, nikkeldatud korpus ning fosforpronksist kontaktid nikli ja 0,5 μ kuldkattega tagavad usaldusväärse elektrilise ühenduse ja mehaanilise vastupidavuse. Kompaktne disain võimaldab järjestikust paigaldamist 19" 1U paneelidesse ja sobib disainiga ühilduvatesse ühenduskarpidesse.

Sobib

• Ethernet võrgu paigaldistele kuni 10GBase-T
• Jaotuspaneelidele ja patch-paneelidele (483 mm / 19" 1U)
• Modulaarsetesse ühenduskarpidesse ja välikoostamiseks
• PoE juurutustele, mis vastavad IEEE 802.3 af/at/bt standardile (sh 4PPoE püsivühenduses)

Peamised spetsifikatsioonid

• Kategooria: Cat 6A (10GBase-T), 500 MHz
• Standardid: ISO/IEC 11801 3. trükk, EN 50173-1
• PoE: IEEE 802.3 af/at/bt toetatud (PoE, PoE+, 4PPoE püsivühenduses)
• Pistik: RJ45 emane, 8P8C
• Kaabliülendus: LSA isolatsiooni tõrjutuse ühendusdetailid, värvikodeeritud EIA/TIA 568 A & B
• Varjestus: 360° varjestuskontakt
• Korpuse materjal: Tsingist survevalatud, nikkeldatud
• Kontakti materjal ja kate: Fosforpronks; nikkeldatud ja 0,5 μ kullatud
• Sisestusjõud: Max 30 N (IEC 60603-7-51)
• Hoidejõud: 7,7 kg pesa ja pistiku vahel
• Töötemperatuur: -20 °C kuni +70 °C
• Ühendustsüklid: ≥ 750
• Juhtme ühilduvus: AWG 26/7 kuni 22/1, keerutatud ja täisjuhe; testitud AWG 22/1
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Kogus: 12 tk

Kasutamine

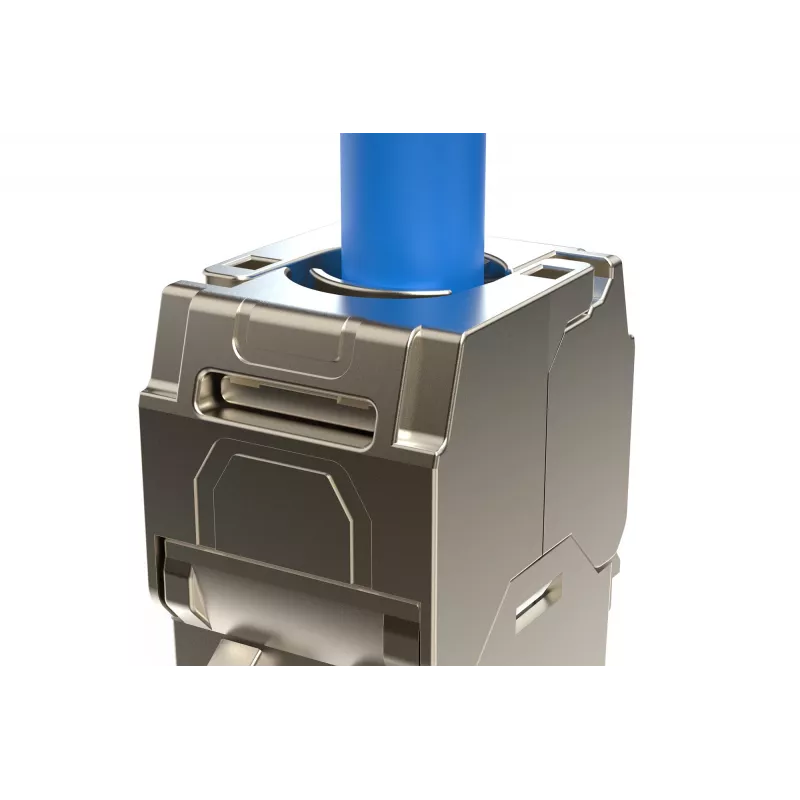

Valmistage paigalduskaabel ette vastavalt valitud EIA/TIA juhtmestiku skeemile (568A või 568B). Sisestage juhtmed värvikodeeritud LSA isolatsiooni tõrjutuse ühendusdetailidesse ja vajutage kinni, et ühendada ilma tööriistadeta. Paigaldage element paneeli või ühenduskarpi; kinnitage kaabel integreeritud tõmbetugevdusega, kasutades kaablisidemeid. Kasutage tolmukaitsekorki kasutamata RJ45 pesadel, et kaitsta kontakte.

Soovitused

Parima jõudluse tagamiseks kasutage Cat6A jaoks soovitatud täisjuht AWG 22/1 paigalduskaablit ning järgige EIA/TIA juhtmestiku standardeid. Kontrollige PoE toitenõudeid vastavusse seadmete spetsifikatsioonidega ning vältige elemendi mehaaniliste sisestus- ja hoidepiiride ületamist.
