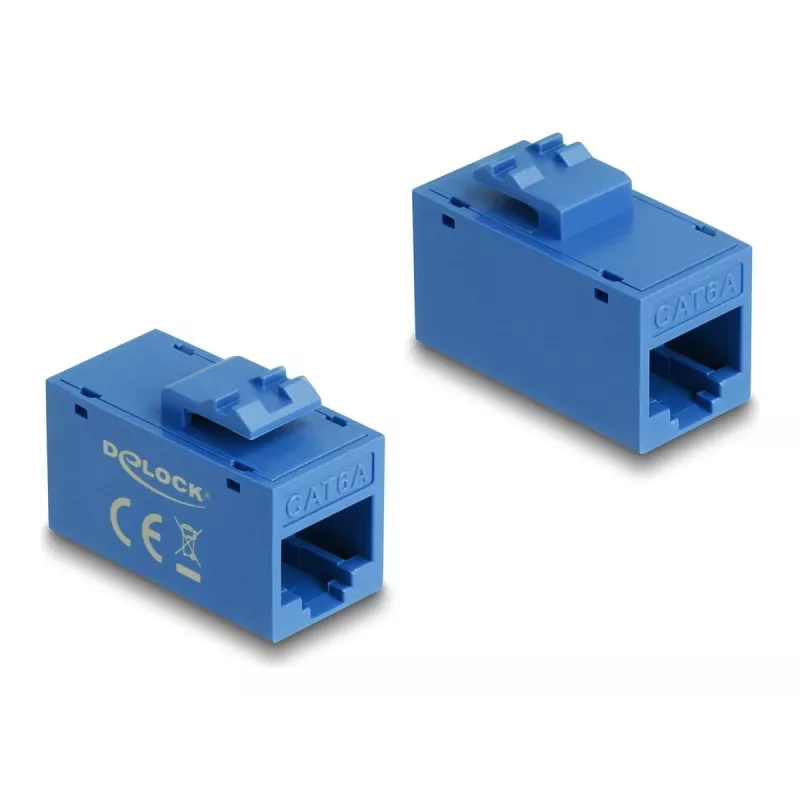

Keystone-moodul DELOCK 90642 — lame RJ-45 sisu, sinine, 16,2×30×20,5 mm

DELOCK 90642 on lame keystone-moodul RJ-45 emaspistikuga, mis on mõeldud modulaarseteks võrgupaigaldisteks. Sinine plastist sisu mõõtmetega 16,2 × 30 × 20,5 mm tagab standardse RJ-45 pordi, mis sobib paigaldamiseks keystone-paneelidesse, esipaneelidesse või pinnapealsetesse karpidesse. See võimaldab Etherneti keerdpaarkaabli korralikku termineerimist ja lihtsat klõpspaigaldust kohtades, kus kasutatakse standardseid keystone-avasid.

Eelised

Lame vormitegur vähendab eendit esipaneelide taga ja madalates korpustes, samas kui standardsed keystone-mõõtmed tagavad ühilduvuse tavaliste paigaldusraamide ja paneelidega. RJ-45 emasliides pakub universaalset ühenduspunkti Etherneti ühenduskaablitele ja lihtsustab võrgukaabelduse korraldamist. Sinine värv tagab selge visuaalse tuvastamise mitme pordiga paigaldistes.

Sobib

Peamised tehnilised andmed

Kasutamine

Sisestage keystone-moodul sobivasse keystone-avasse ühenduspaneelil, esipaneelil või pinnapealses karbis, kuni see klõpsuga paika läheb. Termineerige keerdpaarkaabel, kasutades sobivat RJ-45 termineerimismeetodit vastasotsas (vastavalt vajadusele löökplokk või eeltermineeritud ühenduskaablid). Ühendage Etherneti ühenduskaabel RJ-45 emasporti, et luua võrguühendus. Veenduge, et moodul on kindlalt paigas, et tagada usaldusväärne kontakt ja joondus.

Soovitused

Usaldusväärseks toimimiseks kasutage seda moodulit korralikult ettevalmistatud keerdpaarkaablite ja ühilduvate keystone-korpuste või paneelidega. Vältige liigset painutamist esipaneeli taga ja kontrollige pärast paigaldamist pordi joondust. Kasutage värvikoode järjepidevalt, et need vastaksid paigaldise kaabeldusplaanile.
