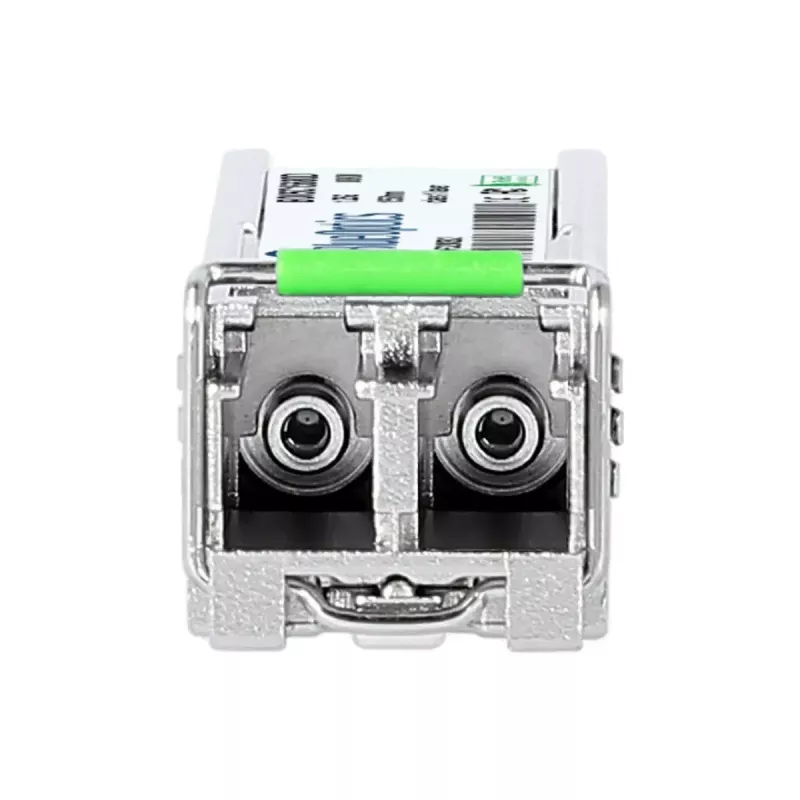

SFP-transiivermoodul BlueOptics SFP-1GZXLC-T-BO Fiiberoptiline 80000 m

BlueOptics SFP-1GZXLC-T-BO on 1000BASE-ZX SFP fiiberoptiline transiiver, mis on ette nähtud ühemoodilise fiibriga linkidele kuni 80 000 m. Moodulil on alumiiniumkorpus, LC-duplekspistik ja see toetab samaaegset saatmist ja vastuvõttu lainepikkusel 1550 nm. See vastab MSA mehaanilistele spetsifikatsioonidele ja on mõeldud kasutamiseks standardsetes SFP-pesades lülitites, ruuterites, salvestussüsteemides ja muudes võrguseadmetes, mis toetavad 1000BASE‑ZX SFP-sid.

Eelised

Transiiver pakub pika ulatusega ühenduvust maksimaalse edastuskaugusega kuni 80 km, säilitades samal ajal gigabitise Etherneti läbilaskevõime. Alumiiniumkorpus tagab kompaktse ja kerge vormiteguri (umbes 20 g), mis sobib tihedaks paigalduseks. Moodul toetab digitaalset diagnostikaseiret (DDM/DOM) reaalajas parameetrite (nt toitepinge, laseri eelpingevool, saatevõimsus, vastuvõtuvõimsus ja temperatuur) edastamiseks, kui host seda võimaldab. MSA standardite järgi valmistatud moodul ühildub tavaliste riistvaraplatvormidega, mis aktsepteerivad 1000BASE‑ZX SFP-sid.

Sobib (ülesanded / kasutusjuhud)

• Pikamaa Etherneti ühendused hoonete või andmekeskuste vahel
• Metropoli- või ülikoolilinnaku võrgusegmentide ühendamine
• Integreerimine SFP-pesadega lülititesse, ruuteritesse ja salvestussüsteemidesse
• Kõrge kättesaadavusega lingid, kus on vajalik fiibri EMI-kindlus

Peamised tehnilised andmed

• Optiline standard: 1000BASE‑ZX (Gigabit Ethernet)
• Lainepikkus: 1550 nm (tx/rx)
• Pistik: LC dupleks
• Fiibri tüüp: ühemoodiline fiiber (SMF)
• Maksimaalne edastuskaugus: kuni 80 000 m (80 km)
• Vormitegur: SFP (väike vormiteguriga ühendatav)
• Korpuse materjal ja värv: alumiinium, alumiiniumi värvi
• Kaal: umbes 0,02 kg
• Toetab digitaalset diagnostikaseiret (DDM/DOM) vastavalt SFF‑8472-le, kui host seda toetab

Kuidas kasutada

Paigaldage BlueOptics SFP‑1GZXLC‑T‑BO, sisestades SFP-mooduli ühilduvasse SFP-pessa oma võrguseadmes, kusjuures LC-pistik peab olema suunatud fiibri patchjuhtme poole. Veenduge, et seade on sisse lülitatud ning et transiiver ja hosti püsivara või draiver toetavad 1000BASE‑ZX tööd. Ühendage LC dupleks ühemoodilised patchjuhtmed saatmis- ja vastuvõtupordiga, jälgides, et Tx ja Rx jaoks oleksid õiged fiibrid ühendatud. Kui host toetab DDM/DOM-i, jälgige diagnostilisi väärtusi seadme haldusliidese kaudu, et kontrollida lingi tervist ja tööparameetreid.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC dupleks patchjuhtmeid ja sobivaid patchpaneele, et saavutada määratud 80 km ulatus. Kontrollige ühilduvust hosti püsivaraga ja lubage DDM/DOM seire, kui see on saadaval. Usaldusväärsete pikamaaühenduste jaoks kasutage väikese kaoga pistikuid ja õiget fiibri marsruutimist, et minimeerida sumbumist ja säilitada optilise võimsuse varu.
