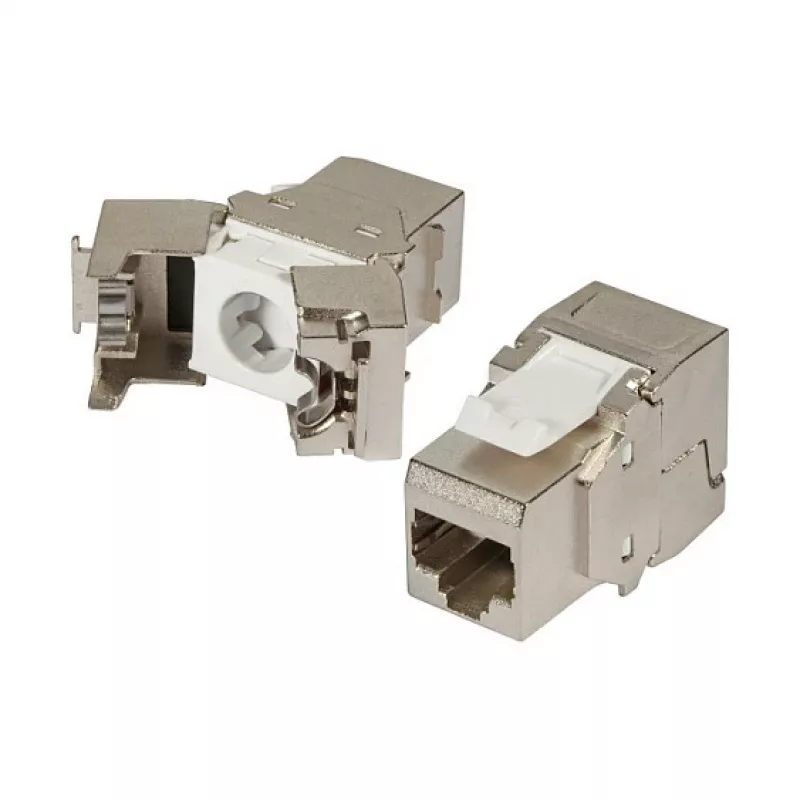

Keystone Module EFB Elektronik E-20072 lame Silver RJ-45

Varjestatud keystone-pistikupesa tsinkvalatud korpusega ja eraldi tolmukorgiga, mõeldud kasutamiseks struktureeritud kaablisüsteemides. Kompaktne kaablieelsorteerija toetab juhtmesuurusi AWG 24/1 kuni AWG 22/1 ja pakub paaride haldust vastavalt TIA 568A/B värvikoodidele. Pistikupesa toetab Power over Ethernet (PoE) ja PoE+ vastavalt IEEE 802.3af/at standardile ning sobib paigaldamiseks jaotuspaneelidesse ja raamidesse keystone-avaga (ei ühildu UAE pistikupesadega). Kaabli kinnitamiseks on kaasas tõmbetugevdus koos kaablisidemetega.

Eelised

Varjestatud tsinkvalatud korpus pakub tõhustatud EMI-kaitset ja mehaanilist vastupidavust, samal ajal kui eraldi tolmukork hoiab kontaktala käsitsemise ja paigaldamise ajal puhtana. Kompaktne eelsorteerimine lihtsustab AWG 24/1 kuni AWG 22/1 juhtmete otsastamist ning sisseehitatud paaride haldus tagab õige juhtmestuse vastavalt TIA 568A/B-le. IEEE 802.3af/at tugi võimaldab kasutamist PoE ja PoE+ seadmetega. Integreeritud tõmbetugevdus ja kaablisidemete kinnituskohad aitavad säilitada kaabli terviklikkust ja vähendavad pinget otsastustel.

Peamised spetsifikatsioonid

• Korpuse materjal: tsinkvalu, varjestatud
• Tolmukork: eraldi, eemaldatav
• Ühilduvad juhtmesuurused: AWG 24/1 – AWG 22/1
• Paaride haldus: TIA 568A / TIA 568B värvikoodid
• PoE tugi: IEEE 802.3af (PoE) ja IEEE 802.3at (PoE+)
• Paigaldus: keystone-ava jaotuspaneelides ja raamides (mitte UAE jaoks)
• Tõmbetugevdus: kaablisidemed kaasas

Kasutamine

Valmistage kaabel ette, eemaldades välimise kesta, et paljastada paarid, sisestage juhtmed kompaktsesse eelsorteerijasse vastavalt vajalikule TIA 568A või 568B värvikoodile ja otsastage paarid keystone-pistikupessa. Klõpsake pistikupesa paneeli või raami keystone-avasse. Kinnitage eraldi tolmukork, kui porti ei kasutata. Kinnitage kaabel kaasasoleva tõmbetugevduse ja kaablisidemetega, et minimeerida mehaanilist pinget otsastusele. Enne kasutuselevõttu kontrollige järjepidevust ja juhtmestust sobivate testimisseadmetega.
