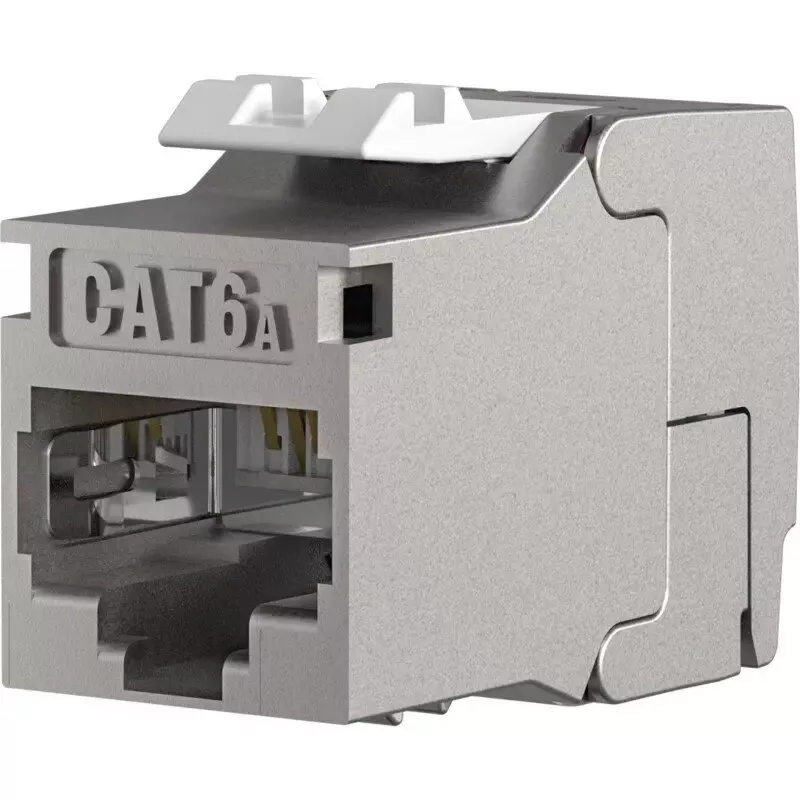

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A, varjestatud, 29.2 mm, tööriistavaba paigaldus

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A on kompaktsete paigaldiste jaoks mõeldud varjestatud keystone-moodul. 29.2 mm lühikese korpuse ja 10 Gigabit Etherneti komponentsertifikaadiga toetab see Cat.6A moodul kiiret andmeedastust, sobitudes pistikupesadesse, põrandaalustesse jaotussüsteemidesse ja patch-paneelidesse, kus ruumi on vähe. Moodul pakub tööriistavaba paigaldust ja selget TIA/EIA 568 A/B paaride haldust lihtsaks termineerimiseks.

Eelised

Õhuke lühikorpuse disain vähendab vajalikku paigaldussügavust, ilma et see kahjustaks varjestuse toimivust. Tööriistavaba paigaldus kiirendab paigaldamist ja vähendab vajadust eritööriistade järele. Moodul sisaldab kaablikorraldajaid nii täis- kui ka keerutatud soontega juhtmetele (AWG23/1–22/1 ja AWG26/7), tolmukatet kontaktide kaitsmiseks enne kasutamist ning kiirjuhendit termineerimise lihtsustamiseks. Varjestus parandab immuunsust elektromagnetiliste häirete suhtes suurema müraga keskkondades.

Sobib

• Piiratud sügavusega pistikupesadesse ja seinakinnitusplaatidesse
• Põrandaalustesse jaotuskanalitesse ja kõrgendatud põrandaga kappidesse
• Kompaktsetesse patch-paneelidesse ja modulaarsetesse esipaneelidesse
• Äri- ja andmekeskuste linkidele, mis nõuavad 10 Gigabit võimekust

Peamised tehnilised andmed

• Kategooria: Cat.6A, komponentsertifikaadiga 10 Gigabit Etherneti jaoks
• Varjestus: täismetallist varje, täiustatud EMI-kaitse
• Vormitegur: õhuke lühikorpuga, 29.2 mm sügavus
• Termineerimine: tööriistavaba paigaldus koos TIA/EIA 568 A/B paaride haldusega
• Sobivad juhtmed: täissõnaga AWG23/1–22/1 ja keerutatud sõnaga AWG26/7
• Komplekti kuuluvad tarvikud: kaablikorraldajad, tolmukate, kiirjuhend

Kasutamine

Valmistage kaabel ette, eemaldades mantli soovitatud pikkuses, ja järjestage paarid vastavalt TIA/EIA 568 A või B standardile. Sisestage juhtmed mooduli värvikodeeritud piludesse ja lõpetage termineerimine integreeritud tööriistavaba mehhanismi abil. Varjestatud süsteemi paigaldamisel veenduge, et varje oleks ühendatud pistiku või esipaneeli maandusega. Kui port jääb kasutamata, asetage tolmukate kaitseks saastumise eest.

Soovitused

Kasutage moodulit paigaldistes, mis nõuavad madalat paigaldussügavust või tihedat vahekaugust. Kogu lingi ulatuses varjestuse maanduse kontrollimine igas pistikupesas täieliku EMI-kaitse säilitamiseks ning õige paaride järjestuse (568A või 568B) järjepidev valimine. Püsilinkide puhul vältige liigset painderaadiust ja järgige kaablitootja juhiseid maksimaalse tõmbejõu kohta.
