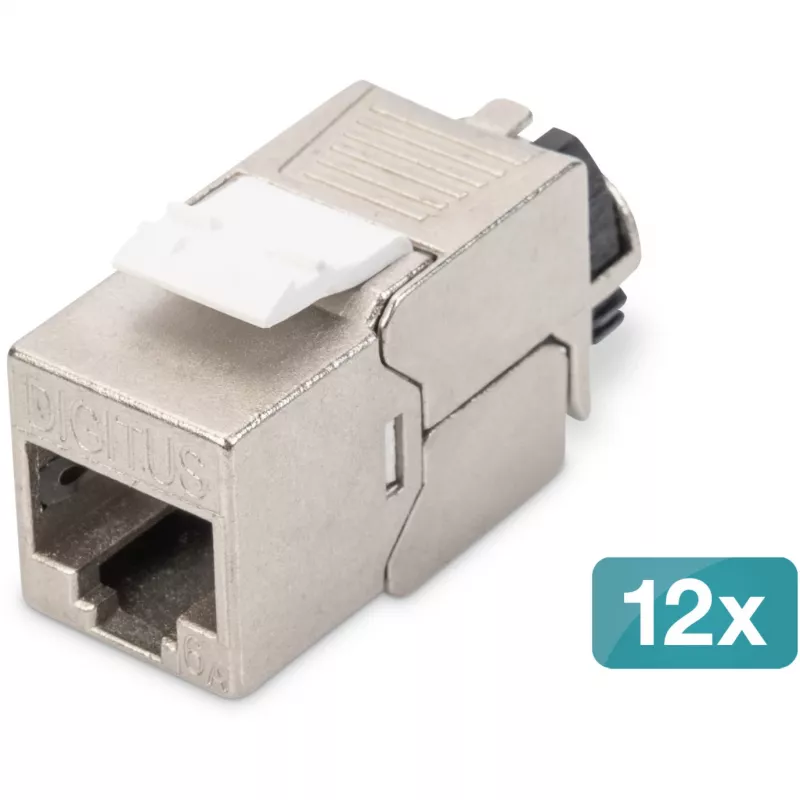

Keystone module DIGITUS CAT 6A varjestatud intelligentse kaablihalduriga, lame RJ-45, 14,5×34,5×21 mm — 12 tk

DIGITUS CAT 6A varjestatud keystone-moodulite komplekt (12 tk) on kompaktne, lame RJ-45 lahendus struktureeritud kaabelduseks patch-paneelides, seinapistikupesades ja keystone-raamides. Igal moodulil on metalliseeritud korpus 360° varjestuskontaktiga, suletav intelligentne kaablihaldur tõmbevähenduseks ja tööriistavabad LSA isolatsiooninihkepistikud, mis on värvikoodiga EIA/TIA 568 A ja B. CAT 6A jõudlus kuni 500 MHz ja 10GBase-T tugi muudavad need moodulid sobivaks kiirete Etherneti rakenduste ja PoE kasutuse jaoks professionaalsetes paigaldistes. Väikesed mõõtmed (14,5 × 34,5 × 21 mm) võimaldavad tihedat reapaigaldust 19" 1U paneelides ja ühilduvust disainipõhiste harukarpidega.

Eelised

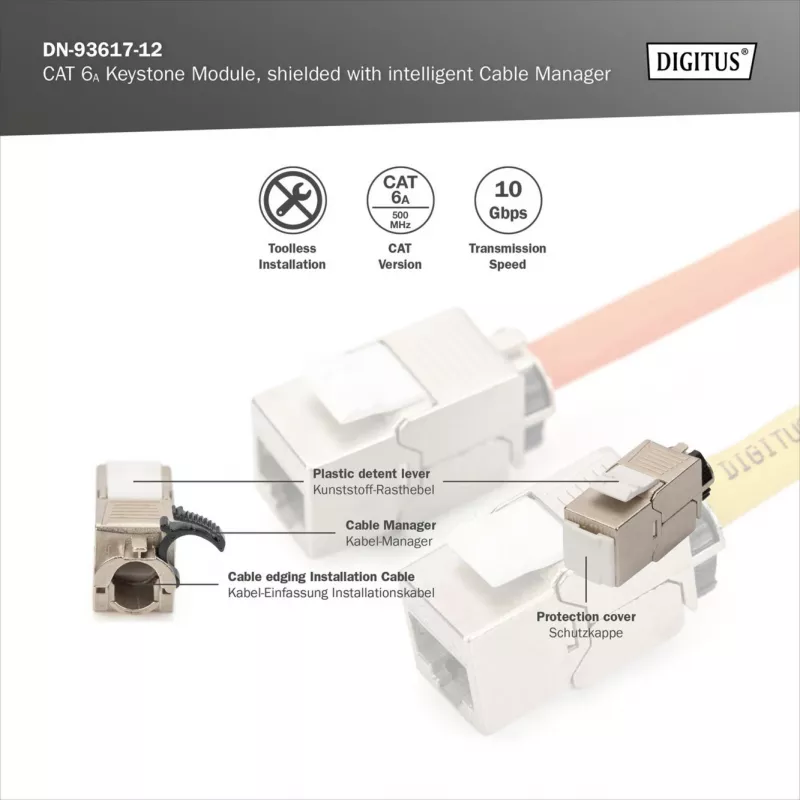

Need varjestatud CAT 6A moodulid ühendavad täieliku 360° varjestuse ja nikeldatud tsinksurvevalukorpuse usaldusväärseks EMI-kaitseks ja mehaaniliseks töökindluseks. Integreeritud, suletav intelligentne kaablihaldur kinnitab kaablitee ja pakub tõmbevähendust ilma lisaosadeta, samas kui tööriistavaba LSA-terminatsioon kiirendab kohapeal kokkupanekut ja vähendab paigaldusaega. Kontaktid on kullatud nikli peale ühtlaseks elektrikontaktiks ja testitud paaristsüklid tagavad pikaealisuse sageli kasutatavates keskkondades. Lame RJ-45 profiil toetab paigaldust õhukeste raamide ja disainipõhiste karpidega.

Sobib

• Kiired Etherneti võrgud (10GBase-T) kontorites ja andmekeskustes

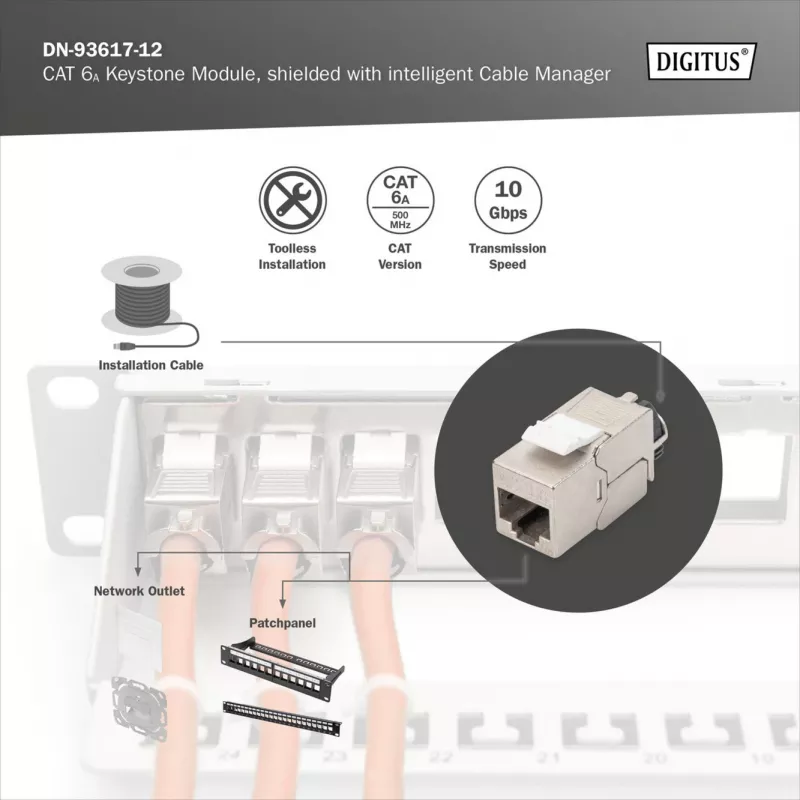

• Struktureeritud kaabeldus patch-paneelides, seinapistikupesades ja keystone-raamides
• PoE ja PoE+ toitega seadmed, sealhulgas IEEE 802.3af/at/bt juurutus
• Kohapealne kokkupanek ja renoveerimisprojektid, mis vajavad tööriistavaba terminatsiooni
• Paigaldus kompaktsetesse või disainipõhilistesse harukarpidesse

Peamised tehnilised andmed

• Kategooria: CAT 6A, 10GBase-T, kuni 500 MHz

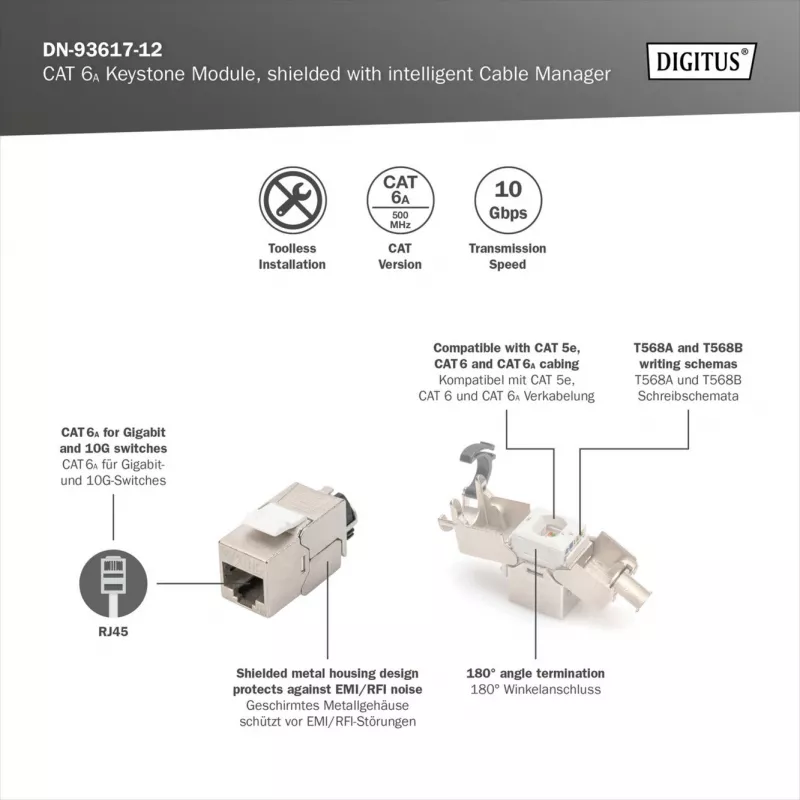

• Varjestus: 360° varjestuskontakt; metalliseeritud (nikeldatud tsinksurvevalu) korpus
• Pistik: RJ-45 8P8C, lame profiil
• Terminatsioon: LSA isolatsiooninihkepistikud, värvikoodiga EIA/TIA 568 A ja B, tööriistavaba
• Kaabli ühilduvus: vaskjuht AWG 26/7 – 22/1, keerd- ja massiivjuhe (testitud AWG 22/1)
• Kontaktmaterjal ja plating: fosforpronkskontaktid; niklialus 0,5 μ kullaplatinguga
• Elektriline: dielektriline tugevus 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Mehaaniline: sisestusjõud max 30 N; hoidmisjõud 7,7 kg pesa ja pistiku vahel; paaristsüklid ≥ 1000
• Töötemperatuur: -20 °C kuni +70 °C
• PoE tugi: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE püsiühenduses)
• Paigaldus: sobib jaotuspaneelidele ja harukarpidele; reapaigaldus 19" 1U paneelides

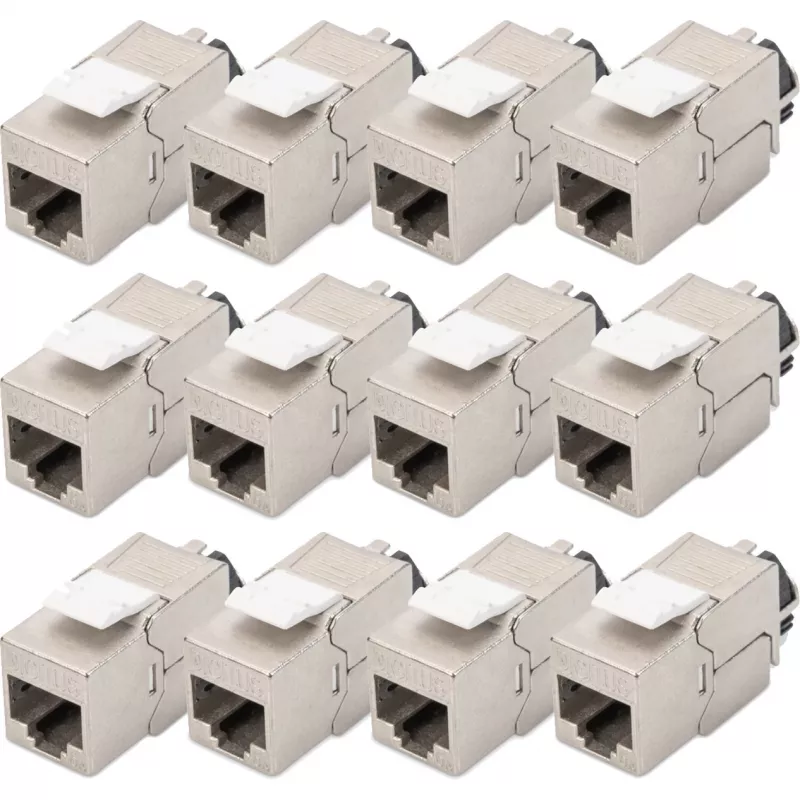

• Komplekti sisu ja mõõtmed: 12 moodulit; 14,5 × 34,5 × 21 mm; lame disain

Kasutamine

Valmistage lame või ümmargune vaskkaabel ette, eemaldades välimine mantel, et paljastada üksikud juhid. Avage suletav intelligentne kaablihaldur, suunake juhid värvikoodiga LSA-terminatsioonipiludesse vastavalt EIA/TIA 568 A või B ja sulgege kaablihaldur, et pakkuda tõmbevähendust ja kaabli fikseerimist. Termineerimine toimub tööriistavabalt isolatsiooninihkepistikuga. Sisestage pistik RJ-45 pesasse ja kontrollige ühendust sobiva võrgutestimisseadmega. Paneeli või seinapistikupesa paigaldamiseks klõpsake keystone-moodulid ühilduvatesse raamidesse või plaatidesse ja tagage 360° varjestuskontakt, ühendades mooduli varjestuse šassii maandusega.

Soovitused

Kasutage massiivset AWG 22/1 paigalduskaablit optimaalseks CAT 6A jõudluseks ja kontrollige PoE toiteklasse, kui kasutate toiteseadmeid. Tagage varjestatud moodulite nõuetekohane maandus paneelides või jaotuskarpides, et säilitada EMI-kaitse. Tihedate 1U paigaldiste puhul tagage piisav õhuvool ja järgige lamekaablite soovitatud painutamise raadiust, et säilitada signaali terviklikkus.
