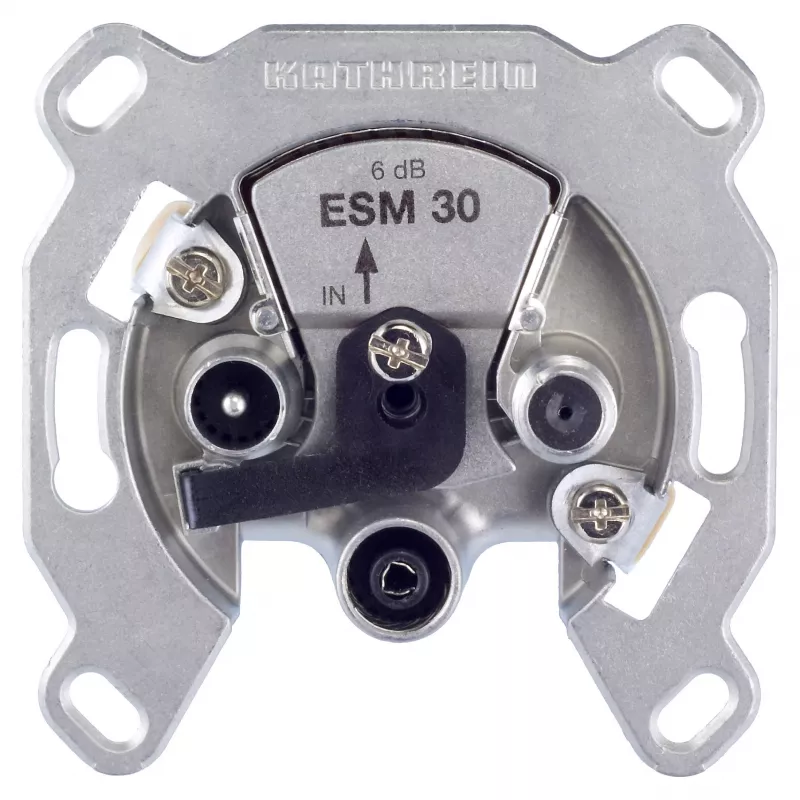

Kathrein ESM 30 kolmikantennipistikupesa TV, raadio ja satelliidi jaoks (tähtvõrk)

Kaasaegsetes koduse meelelahutuse ja ühenduvuse seadistustes on satelliidi, maapealse TV ja raadiosignaalide jaotamine ühte seinapistikupessa ilma signaalikadude või häireteta tavaline väljakutse. Kathrein ESM 30 antennipistikupesa lahendab selle, pakkudes ühte pindaühtlustatud ühenduspunkti, mis toetab kõiki kolme teenust korraga, olles ideaalne tähtvõrgu paigalduste jaoks.

Kellele see on mõeldud

See pistikupesa on loodud professionaalsetele paigaldajatele ja majaomanikele, kes vajavad usaldusväärset ja suure jõudlusega kolmikväljundit satelliidivastuvõtjate, telerite ja raadiote ühendamiseks keskjaotussüsteemist. See sobib eriti hästi tähttopoloogia võrkudesse, kus iga pistikupesa toidetakse eraldi.

Peamised omadused

• Kolmikkonfiguratsioon: üks satelliidi (F-tüüpi emane), üks TV (IEC isane) ja üks raadio (IEC emane) väljund.
• Lai sagedusvahemik: 5–862 MHz TV/raadio jaoks ja 950–2200 MHz satelliidi jaoks.
• Madal läbikadu 4 dB nii TV/raadio kui ka satelliidi teedel.
• DC läbipääs satelliidi jaoks (max 24V / 0,5A) LNB-de või lülitite toiteks.
• Kõrge varjestuse efektiivsus (klass A) ja tagasikadu >10 dB puhta signaali jaoks.
• Vastupidav survevalatud tsinkkorpus vastupidavuse ja pika kasutusea tagamiseks.
• Pindaühtlustatud (Unterputz) disain korraliku ja professionaalse viimistluse jaoks.

Tehnilised andmed

• Toote tüüp: antenni pistikupesa
• Pistikupesa tüüp: SAT & TV & raadio
• Pistikupesade arv: 3
• TV väljundi ühendus: IEC isane (koaksiaalpistik)
• Raadio väljundi ühendus: IEC emane (koaksiaalpistikupesa)
• Satelliidi väljundi ühendus: F-tüüpi emane
• Sagedusvahemik (TV/raadio): 5–862 MHz
• Sagedusvahemik (satelliit): 950–2200 MHz
• Läbikadu (TV/raadio): 4 dB
• Läbikadu (satelliit): 4 dB
• DC läbipääs (satelliit): jah, max 24V / 0,5A
• Varjestuse efektiivsus: klass A
• Tagasikadu: >10 dB
• Isolatsioon väljundite vahel: >20 dB
• Takistus: 75 oomi
• Korpuse materjal: survevalatud tsink
• Töötemperatuur: -20 kuni +55 °C
• Paigaldustüüp: pindaühtlustatud
• Kasutusala: ühenduspistikupesa tähtvõrkude jaoks

Näpunäited

Parima jõudluse tagamiseks veenduge, et kõik kaablid on korralikult lõpetatud ja kasutage kvaliteetseid koaksiaalkaableid, mis on ette nähtud sagedusvahemiku jaoks. DC läbipääsu funktsioon võimaldab satelliidikomponentide kaugtoidet, kuid kontrollige, et ühendatud seadmed toetavad pinge- ja voolupiiranguid. Tähtvõrku paigaldades tuleks iga pistikupesa ühendada otse keskjaotusseadmega, et säilitada signaali terviklikkus.
