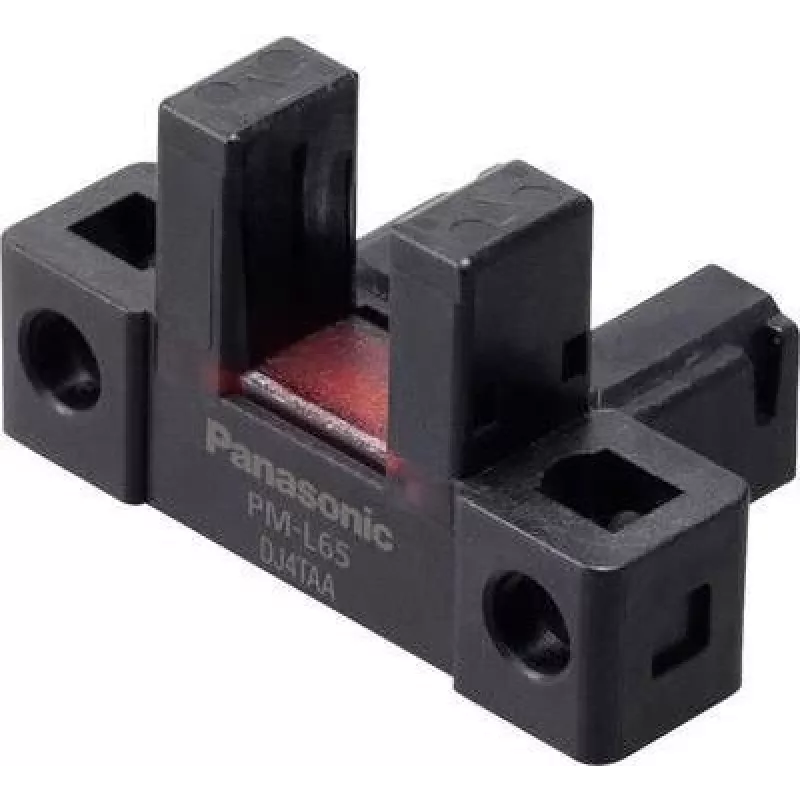

Kahvelfotoandur Panasonic PM-L65 L-tüüp, hele/tume lülitus, 5–24 V alalisvool

Panasonic PM-L65 L-tüüpi kahvelfotoandur on läbikiirega tuvastusseade, mis on mõeldud väikeste osade ja siltide usaldusväärseks tuvastamiseks tööstusautomaatikas. See toetab nii helelülitust (light operate) kui ka tumelülitust (dark operate) ja aktsepteerib toitepinge vahemikku 5–24 V alalisvoolu. Selle kahvelkonstruktsioon tagab kompaktse tuvastuspilu, mis sobib olemasolu ja asendi tuvastamiseks konveieriliinidel, korje-ja-paigutusjaamades ning märgistusseadmetes.

Eelised

PM-L65 pakub lihtsat paigaldust tänu L-tüüpi kahvelkujule ja selgele optilisele teele. Kahe lülitusrežiimi valik võimaldab paindlikkust erinevate kontrasti- ja peegeldustingimuste korral, samas kui lai toitepinge vahemik muudab selle ühilduvaks tavaliste tööstuslike alalisvoolusüsteemidega. Läbikiirega paigutus tagab kõrge häirekindluse ümbritseva valguse ja saastumise suhtes võrreldes hajutatud anduritega, pakkudes ühtlast õhukeste või madala kontrastsusega sihtmärkide tuvastamist.

Sobib

• Väikeste mehaaniliste osade olemasolu ja asendi tuvastamine konveiersüsteemidel
• Siltide tuvastamine lintidel või pakendatud kaupadel
• Objektide loendamine ja positsioneerimine automatiseeritud koosteliinidel
• Korje-ja-paigutuse kontroll väikeste komponentide jaoks

Millal ei pruugi sobida

PM-L65 on optimeeritud objektide jaoks, mis läbivad kahvelpilu; see ei ole ette nähtud pikamaa tuvastamiseks ega objektide tuvastamiseks väljaspool kahvli ava. Rakendused, mis nõuavad tuvastamist läbi paksude või väga läbipaistvate materjalide või mis vajavad programmeeritavat loogikat või täiustatud signaalitöötlust andurisse integreerituna, võivad vajada teistsugust anduritüüpi või välist kontrollerit.

Peamised tehnilised andmed

• Tuvastusmeetod: läbikiire (kahvel)
• Lülitusrežiimid: hele- ja tumelülitus valitav
• Toitepinge: 5–24 V alalisvool
• Kinnitusviis: L-tüüpi kahvelkorpus pilutuvastuseks
• Tüüpiline kasutus: olemasolu/asendi tuvastamine, sildituvastus, loendamine

Kasutamine

Paigaldage PM-L65 nii, et sihtmärk läbib kahvelpilu risti optilise teljega. Valige vajalik lülitusrežiim (hele- või tumelülitus) vastavalt sihtmärgi kontrastsusele ja juhtmestiku eelistustele. Ühendage andur sobiva 5–24 V alalisvooluallikaga ja juhtige väljund oma kontrolleri, PLC või relee sisendisse, järgides määratud polaarsust ja ühisühendust. Reguleerige anduri joondust, et tagada emitteri ja vastuvõtja õige vastasseis üle tuvastuspilu; enamikus paigaldistes pole lisaks mehaanilisele positsioneerimisele keerulist häälestamist vaja.

Mida enne ostmist arvestada

• Veenduge, et kahvelpilu ja füüsilised mõõtmed vastavad tuvastatavate objektide suurusele
• Veenduge, et 5–24 V alalisvooluallikas on saadaval ning sellel on sobiv juhtmestik ja kaitse
• Kontrollige, kas rakenduse jaoks eelistatakse hele- või tumelülitust
• Kontrollige keskkonnatingimusi (temperatuur, tolm), et tagada anduri sobivus

Soovitused

Usaldusväärseks tööks paigaldage andur stabiilsele kronsteinile, et säilitada joondus, hoidke optilised pinnad prahist puhtad ja valige lülitusrežiim, mis sobib kõige paremini sihtmärgi optiliste omadustega. Kasutage õiget kaablite vedamist ja liigpingekaitset integreerimisel tööstuslike juhtimisseadmetega.
