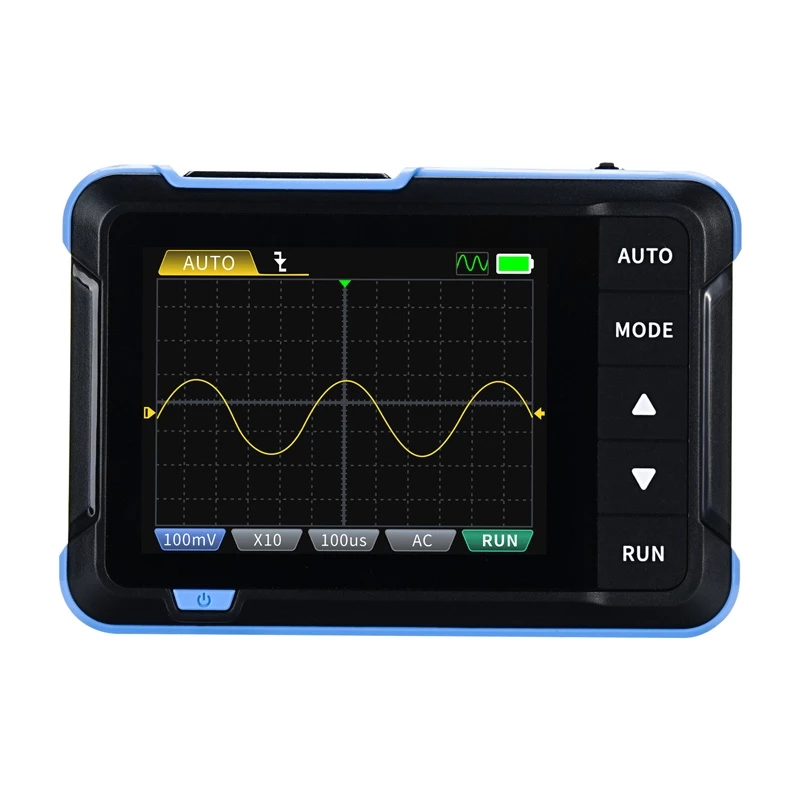

Kaasaskantav 2-in-1 miniostsilloskoop ja signaaligeneraator Fnirsi DSO153 150 MHz ribalaius, 1 GS/s diskreetimissagedus

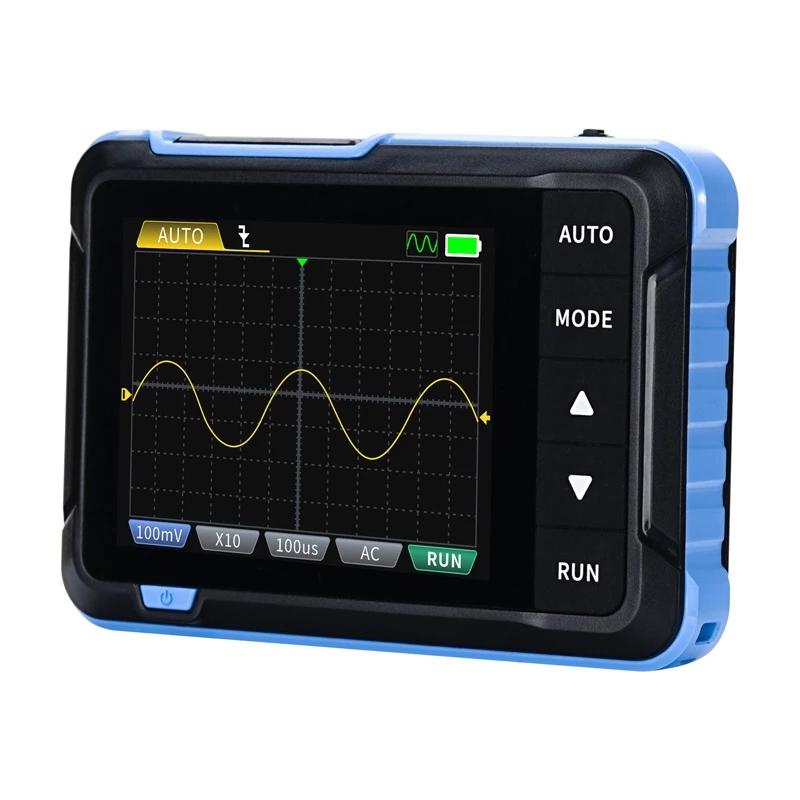

FNIRSI DSO153 on kompaktne 2-in-1 käeshoitav seade, mis ühendab ostsilloskoobi ja signaaligeneraatori. See on mõeldud kaasaskantavaks kasutamiseks töökodades ja välioludes, pakkudes väikeses ja kergekaalulises korpuses lainekuju vaatamist, mõõtmisfunktsioone ja signaaliväljundit. Seade sisaldab taaslaetavat liitiumakut, USB-C laadimist ja mitme keele tuge.

Eelised

FNIRSI DSO153 pakub täpset lainekuju analüüsi peatamis-, suurendus- ja nihutusfunktsioonidega, mis aitavad tuvastada häireid ja kontrollida keerulist modulatsiooni. Selle sisseehitatud 1000 mAh aku ja automaatne väljalülitus parandavad kaasaskantavust ja energiasäästlikkust. Seade on varustatud reageerivate juhtnuppudega, 90° kokkupandava alusega ja USB-C pordiga kiireks laadimiseks ning püsivara uuendusteks. See toetab mitut keelt ja pakub intelligentset ülekoormuskaitset.

Sobib

• Hobieelektroonika ja isetegemisprojektid
• Seadmete ja vidinate remont
• Autoteeninduse diagnostika
• Koolilaborid ja õppedemonstratsioonid
• Välimeasureerimised ja hooldus

Peamised tehnilised andmed

• Tootja: FNIRSI
• Mudel: DSO153
• Ribalaius: 1 MHz (nagu allikas esitatud)
• Diskreetimissagedus: 5 Ms/s (nagu allikas esitatud)
• Ajalise baasi vahemik: 500 ns – 20 s
• Mõõdetavad suurused: 12 tüüpi
• Triggerirežiimid: automaatne, üksik, tavaline
• Pinge mõõtevahemik: kuni 400 V
• Kalibreerimisnurklaine: 1 kHz toetatud
• Sagedus (signaaligeneraator): 0–10 kHz
• Täitetegur: 0–100%
• Amplituud (signaaliväljund): 0,1–3 V
• Lainekuju tüübid (signaaligeneraator): 14 tüüpi
• Toetatud keeled: 8
• Automaatne väljalülitus: toetatud

Kasutamine

Laadige seade enne esmakordset kasutamist USB-C kaabliga. Ühendage ostsilloskoobi sond või P6100 sond sisendisse ja kinnitage vajadusel krokodilliklamber. Lülitage seade sisse, valige ostsilloskoobi või signaaligeneraatori režiim režiimilülitist ja kasutage juhtnuppe ajalise baasi, triggeri ja vertikaalskaala reguleerimiseks. Kasutage peatamise, suurenduse ja nihutuse funktsioone lainekujude üksikasjalikuks uurimiseks. Signaaliväljundi jaoks valige generaatori paneelil lainekuju tüüp, sagedus, amplituud ja täitetegur.

Soovitused

Kasutage sobivat sondi maandust ja järgige ohutusabinõusid võrgupinge mõõtmisel kuni määratud pingevahemikuni. Hoidke seadet perioodiliselt laetuna aku eluea säilitamiseks ja uuendage püsivara USB-C kaudu, kui uuendused on saadaval.
