InLine 92504E juhtmeühendus USB-C / klemmiplokk, 5-kontaktiline Must, Roheline

Ajasääst paigaldamisel: Kiire juhtmestus kruviklemmide kaudu 16–26 AWG jaoks – tööriistaga lamepea kruvikeerajaga ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikeks rakendusteks: 1-meetrine ühenduskaabel ühendab süsteemid koheselt – ilma lisatarvikute või jootmiseta.
Selge klemmijaotus ja kindel kontakt: 5-kontaktilised klemmid suruplaadiga, selgelt tähistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varje) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:USB 2.0 signaalide kiireks ühendamiseks testseadmetes, laborites, kasutuselevõtul või tõrkeotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V alalisvoolul ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse korral ja tööstuskeskkonnas.

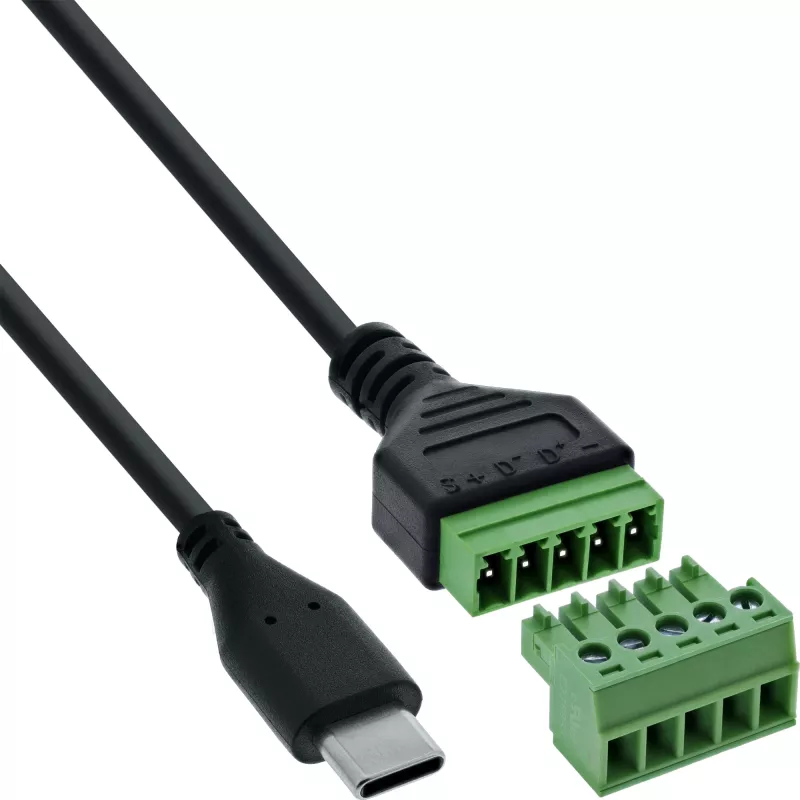

InLine® USB‑C 2.0 klemmiploki adapter 5-soonelise ühenduskaabliga ühendab kaasaegse USB‑C ühenduse eelised avatud signaalijuhtmestiku paindlikkusega. USB‑C pistik on püsivalt ühendatud 5-kontaktilise kruviklemmiplokiga – ideaalne testimisjaamade, diagnostikaseadmete või manussüsteemide jaoks.
Kruviklemmid on selgelt tähistatud (1: maandus, 2: D+, 3: D–, 4: pinge, 5: varje) ning võimaldavad turvalist ja üheselt mõistetavat signaalijaotust. Klemmid, mille võrgusamm on 5,0 mm, toetavad juhtmeid vahemikus 16–26 AWG. Juhtmestus toimub tööriista abil lamepea kruvikeerajaga ≤ 2,5 mm.
Integreeritud 1-meetrine ühenduskaabel vähendab juhtmestamise vaeva ja võimaldab kohest kasutamist – nt kontrolleritel, arendusplaatidel või mobiilsetel mõõtesüsteemidel. EVA isolatsioonikiht tagaküljel pakub täiendavat kaitset paigaldamisel juhtivatele pindadele.

USB-liides:USB‑C 2.0, pistik
Kaabli pikkus:umbes 1 m (PVC, püsivalt integreeritud)
Kontaktide arv / jaotus:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm suruplaadiga, 5,0 mm sammuga
Ühendusvahemik:16–26 AWG
Käitamine:Lamepea kruvikeerajaga ≤ 2,5 mm
Nimivool: 0,7 A kontakti kohta
USB tööpinge (VBUS):5 V alalisvool
Katsepinge (isolatsioonitakistus):300 V vahelduvvool / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V alalisvool
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon tagaküljel
Mõõtmed:Klemmiplokk umbes 50 × 21,2 × 18,4 mm (P × L × K)

InLine 92504E. Pistik(ud): USB-C / klemmiplokk, 5-kontaktiline, Toote värv: Must, Roheline, Pistiku sugu: Isane/emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 21 x 1000 x 11 mm, Kaal: 31 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritolumaa: Taiwan

Kuidas kasutada

Sisestage USB‑C pistik host- või seadmepessa. Eemaldage isolatsioon ja valmistage ette juhtmeotsad toetatud 16–26 AWG vahemikus, seejärel vabastage kruviklemmid lamepea kruvikeerajaga (≤ 2,5 mm), sisestage juhtmed selgelt tähistatud asenditesse (1: – / 2: D+ / 3: D– / 4: + / 5: S) ja pingutage kruvid, et kinnitada juhtmed suruplaatide alla. Kinnitage klemmiplokk mittejuhtivale pinnale või kasutage EVA isoleerivat tagakülge juhtivatele pindadele asetamisel. Enne toite sisselülitamist veenduge juhtmestiku õigsuses ning selles, et nimivoolu ja USB VBUS (5 V alalisvool) piiranguid järgitakse.

Soovitused

Kasutage adapterit ajutisteks ühendusteks, testimiseks ja prototüüpimiseks, kui on vaja avatud juurdepääsu USB‑C signaaliliinidele. Veenduge, et juhtmesuurused ja kruvi pöördemoment on sobivad 16–26 AWG juhtmetele ning vältige 0,7 A piiri ületamist kontakti kohta. Püsivate paigaldiste puhul kaaluge spetsiaalset pistikulahendust, kui on vaja mehaanilist tõmbekoormuse leevendust.
