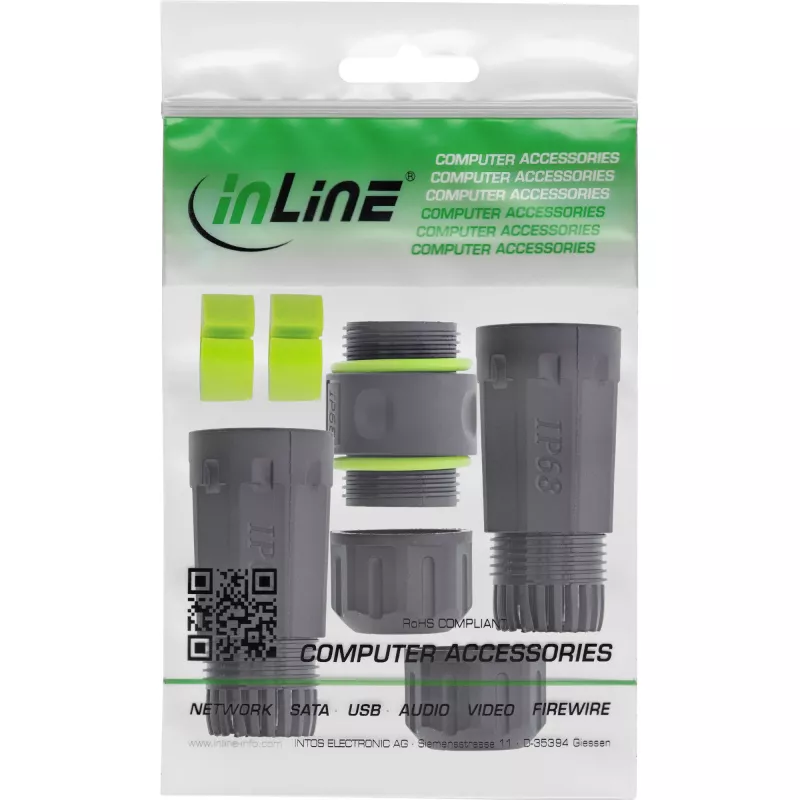

Kaablisoo vahetaja InLine 69927F — adapter pistiku orientatsiooni muutmiseks

IP68 kaitse:Fiiberoptiline ühendusmuhv kaitseb fiiberoptilisi ühendusi usaldusväärselt vee, tolmu ja äärmuslike temperatuuride eest – ideaalne nõudlikesse keskkondadesse.
Töökindel ja vastupidav:Valmistatud vastupidavast PA66-st koos silikoontihendiga – pika kasutusea tagamiseks ka nõudlikes tingimustes.
Lihtne paigaldada:Eelmonteeritud SC-duplekspesad ja tööriistavaba kruviühendus võimaldavad kiiret ja turvalist paigaldust.
Mitmekülgne:Ideaalne ühemoodiliste ühenduste jaoks SC-pistikutega – nt välistingimustes, tööstuskeskkondades või võrgukappides.

Standardsed paigaldusvõimalused: M20 keermesuurus sobib paljudesse levinud korpuste avadesse ja tagab paindliku integreerimise.InLine® SC fiiberoptiline kaabliühendusmuhv on ideaalne lahendus kõigile, kes vajavad usaldusväärseid ja püsivalt kaitstud fiiberoptilisi ühendusi nõudlikes keskkondades.
Kaitseklassiga IP68 sobib ühendusmuhv ideaalselt välistingimustesse, niiskesse või tolmustesse keskkondadesse ning äärmuslikesse temperatuuridesse vahemikus -40 °C kuni +85 °C.

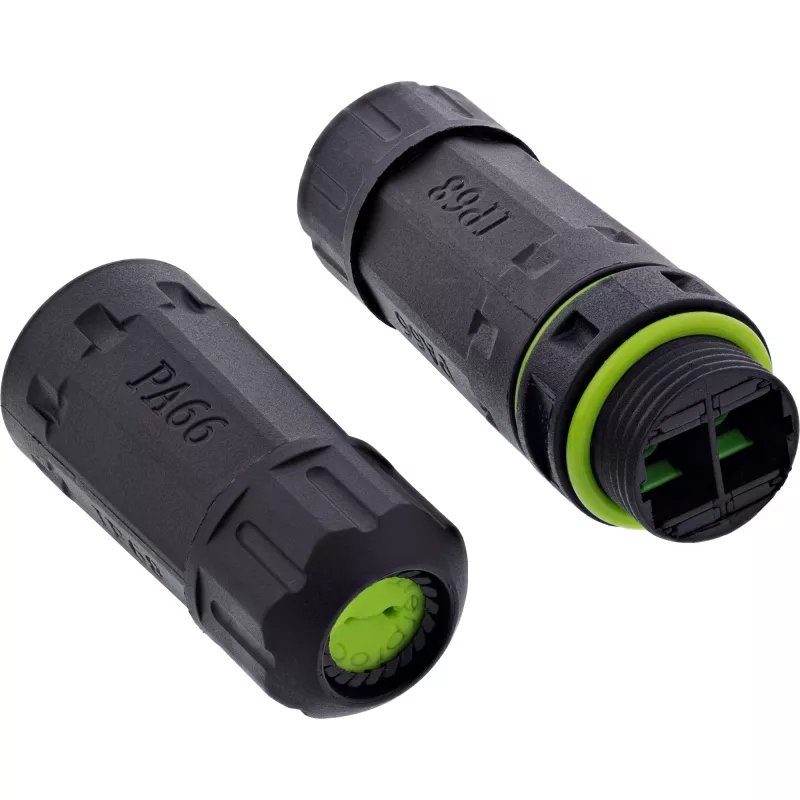

Töökindlast PA66 plastikust korpus koos kvaliteetse silikoontihendiga tagab vastupidava ja stabiilse ühenduse. Integreeritud SC-duplekspesad võimaldavad kahe ühemoodilise fiiberoptilise kaabli turvalist ühendamist SC-pistikutega (UPC või APC). M20 keere võimaldab ühendusmuhvi hõlpsat integreerimist standardsetesse korpuste või jaotuskappide avadesse.
Paigaldamine on kiire ja lihtne: eelmonteeritud pesad, tolmukaitsega korpuseosad ja kruviühendused on intuitiivselt kujundatud ning monteeritavad ilma lisatööriistadeta. See tähendab, et ühendus pole mitte ainult mehaaniliselt stabiilne, vaid ka usaldusväärselt kaitstud väliste mõjude eest.
Olgu tegemist tööstuslike rakenduste, professionaalsete võrgupaigaldiste või nõudlike välistingimustega stsenaariumitega, InLine® fiiberoptilise ühendusmuhviga olete kindla poole peal.

Materjal: nailon (PA66)
Tihend: silikoon
Moodul: SC-dupleks emane/emane
Keermesuurus: M20
Rakendus: ühemoodiline UPC/APC
Kaabli läbimõõdule: 2,9 mm
Mõõtmed: 120 x 26 x 26 mm
IP-kaitseklass: IP68
Temperatuuritaluvus: -40 °C kuni +85 °C

InLine 69927F. Toote tüüp: kaabliühendusmuhv, Toote värv: must, Materjal: polüamiid, silikoon. Vastavussertifikaadid: TÜV-märgis. Laius: 25 mm, Sügavus: 120 mm, Kõrgus: 25 mm. Kogus pakendis: 1 tk. Pakendi laius: 70 mm, Pakendi sügavus: 140 mm, Pakendi kõrgus: 30 mm

Kasutusjuhend

Sisestage ühendusmuhv korpuse või kapi M20 keermestatud avasse ja kinnitage see kaasasoleva kruviühenduse abil. Ühendage kaks ühemoodilist SC-pistikuga kaablit eelmonteeritud SC-duplekspesadesse (jälgige UPC/APC poleerimistüübi sobivust). Veenduge, et tolmukorgid on enne ühendamist pistikutelt eemaldatud ja tihendid on korrektselt paigas, et säilitada IP68 kaitse. Monteerimiseks pole spetsiaalseid tööriistu vaja; pingutage kruviühendus käsitsi vastavalt korpuse paigaldusjuhistele.

Soovitused

Usaldusväärse pikaajalise toimimise tagamiseks kontrollige, et mõlema kaabliotsa pistikute poleerimistüübid (UPC või APC) ühtivad, vältige kiudude liigset painutamist ühendusmuhvi lähedal ning kontrollige perioodiliselt tihendeid ja korpust kahjustuste suhtes pärast kokkupuudet karmide keskkonnatingimustega.
