InLine nullmodemi adapter DB9 viiguga isane / emane

InLine nullmodemi adapter DB9 viiguga isane / emane on järjestiksiini adapter, mis ühendatakse olemasoleva jadakaabli külge ja võimaldab punkt-punktis jadaandmeedastust kahe arvuti või muu RS-232 seadme vahel. Sellel on ühel küljel 9 kontaktiga Sub D emane pistik ja teisel küljel 9 kontaktiga Sub D isane pistik, ristjuhtmestatud viigujaotusega nullmodemi funktsionaalsuse saavutamiseks.

Eelised

See adapter rakendab nõutava viikude ristumise kompaktses reasiseses vormiteguris, ilma et oleks vaja täiendavat juhtmestust või seadistamist. See ühildub standardsete DB9 jadakaablite ja seadmetega, on kerge ja hõlpsasti kaasaskantav ning säilitab tüüpilise metallkorpuses DB9 mehaanilise ühenduse töökindla kontakti tagamiseks.

Sobib

• Otseseks jadapidiseks suhtluseks kahe arvuti vahel (arvutist arvutisse)
• Jadaseadmete, nagu printerid, mõõteriistad või pärandseadmed, mis nõuavad nullmodemi juhtmestust, ühendamiseks
• Välitingimustes või töökojas kasutamiseks, kus on vaja kiiret nullmodemi ühendust ilma juhtmestiku muutmiseta

Peamised spetsifikatsioonid

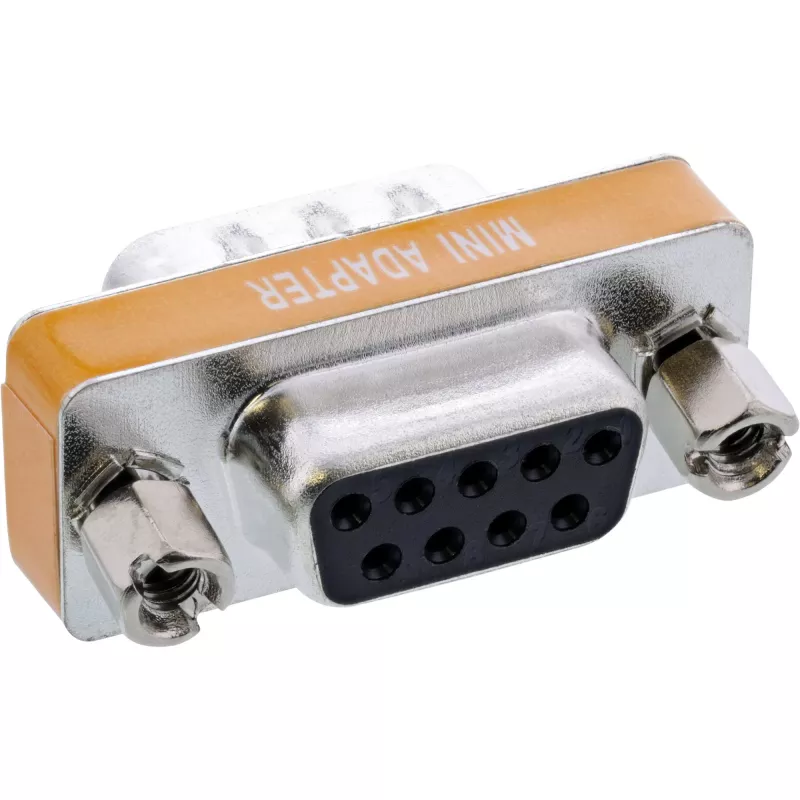

• Pistik 1: 9 kontaktiga Sub D emane (DB9 emane)

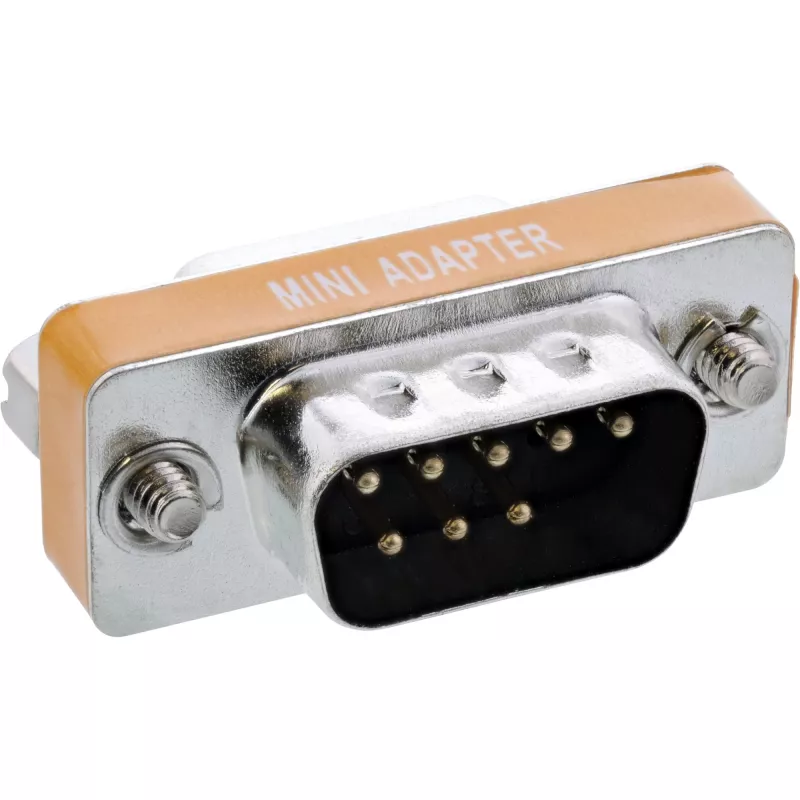

• Pistik 2: 9 kontaktiga Sub D isane (DB9 isane)
• Viigujaotus (emane -> isane): 1+6 → 4, 2 → 3, 3 → 2, 4 → 6+1, 5 → 5, 7 → 8, 8 → 7, S → S, viik 9 pole ühendatud
• Värv: Hõbedane
• Tootja: InLine, MPN: 31437, EAN: 4043718084524

Kasutamine

Kinnitage adapter reas olemasoleva DB9 jadakaabli külge, ühendades DB9 isase või emase otsa vastavalt vajadusele, nii et adapter jääb kahe kaabliotsa vahele või kaabli ja seadme vahele. Kui ühendus on loodud, looge jadaühendus kahe seadme vahel, kasutades hosti tarkvaras või terminaliemulaatoris sobivaid jadaseadeid (edastuskiirus, paarsus, andmebitid, stopperbitid). Adapteri täiendavat seadistamist pole vaja.

Soovitused

Enne kasutamist kontrollige viigujaotuse ühilduvust oma seadmetega ja veenduge, et mõlemas otsas vastavad jadapidise side parameetrid. Ärge lootke viigule 9, sest see pole sellel adapteril ühendatud; kui teie seadmed nõuavad helistusindikaatoreid või riistvaralist voo juhtimist selle viigu abil, kasutage muud adapterit või juhtmestuse lahendust.
