Kaabli soovaheti InLine 92505C — RJ45 ühendusadapter võrgukaablitele

Ajasääst paigaldamisel:Kaks kruviklemmi rida 8 juhtme ja varjestuse jaoks võimaldavad kiiret, jootevaba ühendamist – tööriista abil lamepeaga kruvikeerajaga ≤ 2,5 mm, sobib 16–26 AWG jaoks.
Kaks RJ45 liidest eraldiseisva signaalijuhtimisegaKaks standardset RJ45 pesa (8P8C) sirges disainis on iseseisvalt ühendatud – ideaalne paralleelseks kaablijuhtimiseks, koondamiseks või testimise eesmärkidel.

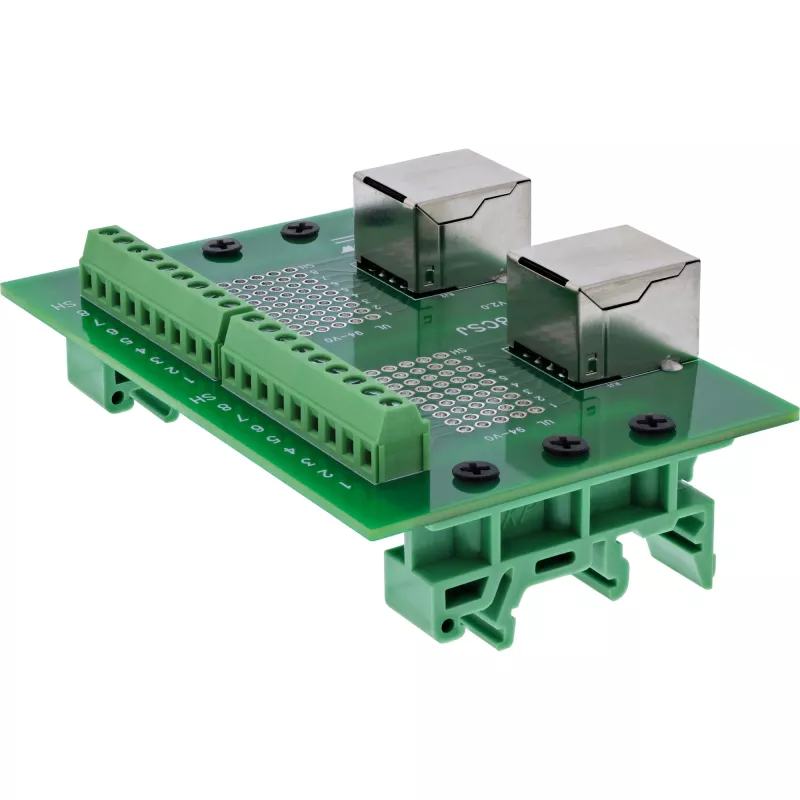

DIN-liistule kinnitamine korrapäraseks süsteemiintegratsiooniks:Vastupidav korpus eelpaigaldatud DIN-liistu klambriga – ideaalne struktureeritud võrgu- ja juhtimiskaablitele juhtkappides.
Mitmekülgne kasutus tööstuses:Sobib Etherneti signaalijaotuseks, masinatevaheliseks sideks, manussüsteemide projektideks või võrgudiagnostikaks testimiskeskkondades.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 1,0 A ühe kontaktitihvti kohta tagavad usaldusväärse ja turvalise andmeside – isegi pideva koormuse korral tööstuskeskkondades.

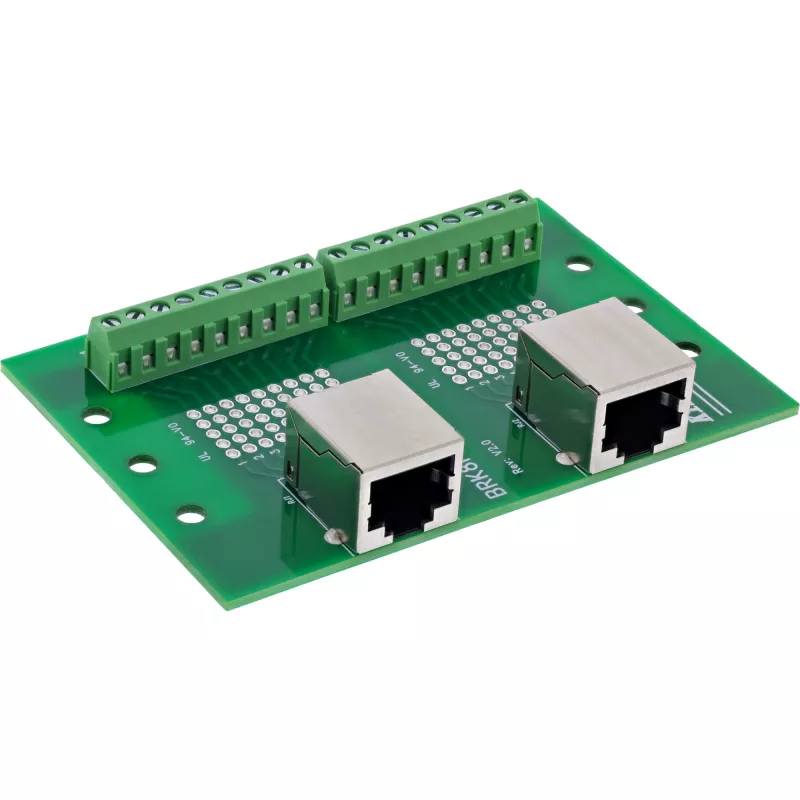

InLine® klemmiplokk kahe RJ45 pesaga (8P8C, sirge versioon)ja eraldi klemmijaotusega on välja töötatud struktuursete võrguühenduste jaoks juhtkappides, testimiskeskkondades või manussüsteemides.

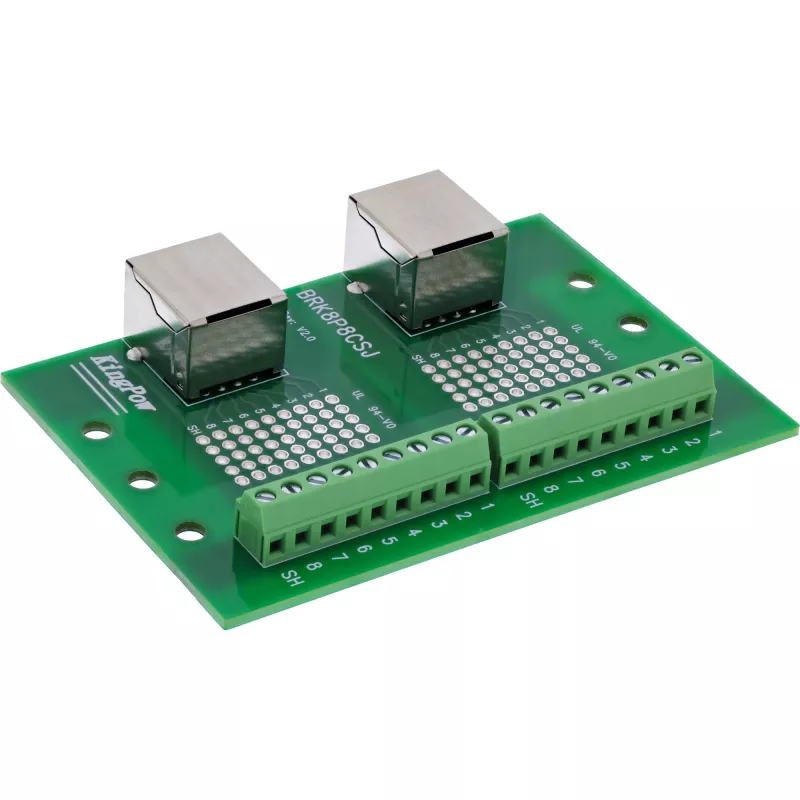

Mõlemad pesad on täielikult iseseisvalt ühendatud 9 ühendusega kruviklemmi ribaga(8 signaali + varje) – ideaalne paralleelseks signaalijuhtimiseks, koondamiseks või võrdlevaks mõõtmiseks.
Kruviklemmi read (5,0 mm sammuga) toetavad üksikjuhtmeid vahemikus 16–26 AWG ja neid saab ühendada lamepeaga kruvikeerajaga ≤ 2,5 mm.

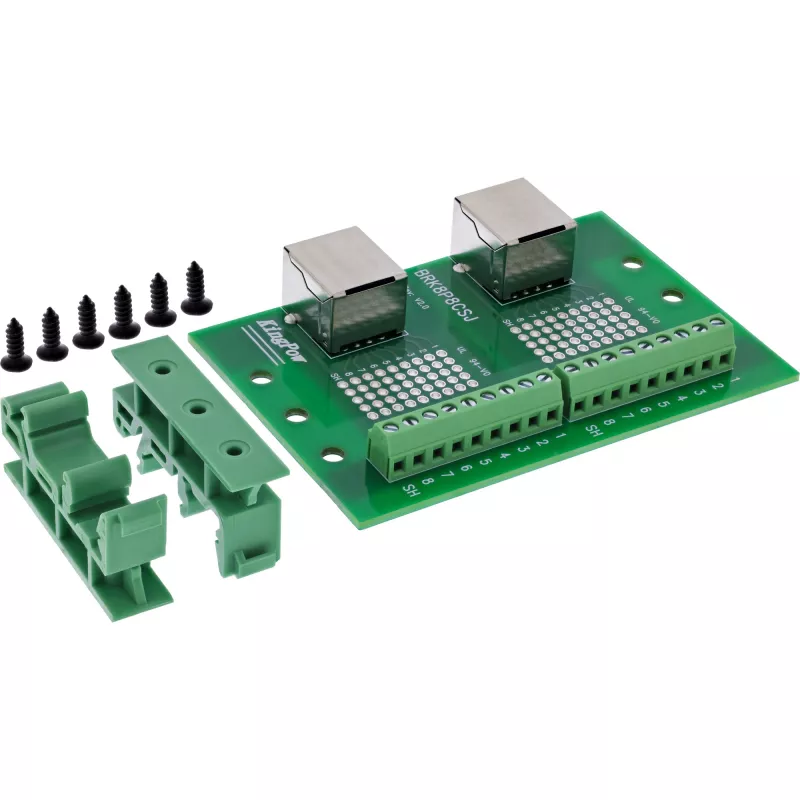

Tänu eelpaigaldatud DIN-liistu klambrile on moodul kohe valmis standardile vastavaks integreerimiseks tavalistesse kinnitusliistudesse.
Vastupidav disain, läbimõeldud signaalijuhtimine ning testitud lühise- ja valesti ühendamise kaitse teevad adapterist ideaalse valiku nõudlikele tööstuslikele Etherneti rakendustele.

RJ45 liides:2x 8P8C pesa (sirge disain)
Kruviklemmi rida:2x 9 klemmi (8 signaali + varje), 5,0 mm samm, surveplaadiga
Ühendusvahemik:16–26 AWG
Aktiveerimine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:1,0 A ühe kontaktitihvti kohta
Maksimaalne tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Kinnitus:Ette valmistatud DIN kübara liistule
Mõõdud:umbes 60 × 90 × 19 mm (L × K × S)

InLine 92505C. Pistiku(te) tüüp: 2x RJ45 8P8C / 2x Klemmiplokk 9 klemmi, Toote värv: Roheline, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV märgis. Kaal: 73 g, Laius: 60 mm, Sügavus: 90 mm. Kogus pakendis: 1 tk, Pakendi kaal: 73 g, Pakendi maht: 100 cm³. Päritoluriik: Taiwan

Kasutusjuhend

Paigaldage moodul standardsele DIN-kübaraliistule, kasutades eelpaigaldatud klambrit. Lõpetage iga Etherneti kaabel soovitud RJ45 pessa või juhtige üksikud juhid vastavale kruviklemmi reale (jälgige klemmide jaotust ja varjeühendust). Kasutage lamepeaga kruvikeerajat (≤ 2,5 mm), et kinnitada juhtmed 5,0 mm sammuga klemmplokkidesse. Kontrollige ühendusi ja tagage õige juhtimine enne toite sisselülitamist või võrguliikluse saatmist.

Soovitused
