Kaabelsoomuundur InLine 92504P — adapter pistiku soo muutmiseks (mudel 92504P)

Aja kokkuhoid paigaldamisel:10 kontaktiga kruviklemmliist surveplaadiga võimaldab kiiret tööriistaga juhtmestamist – juhtmetele vahemikus 16–26 AWG.
Standardne IDC-liides selge kontaktijaotusega:20 kontaktiga pesa (2×10) tagab struktureeritud signaalieralduse – ideaalne korrapäraseks süsteemijuhtmestuseks test-, juht- ja prototüüpkeskkondades.
Kompaktne disain struktureeritud paigalduseks:Kompaktne disain tugeval trükkplaadil otse integreerimiseks korpustesse, adapterpaneelidesse või testkeskkondadesse.
Modulaarsete juht- ja testsüsteemide jaoks:Ideaalne prototüüpimiseks, manussüsteemide rakendusteks, süsteemitestideks või signaalijaoturiteks IDC-lintkaablitega.
Kõrge signaalikvaliteet:Testitud isolatsioonitakistus kuni 300 V AC, nimivool 1 A kontakti kohta ja 100% lühisekontroll pikaajaliseks töökindluseks.

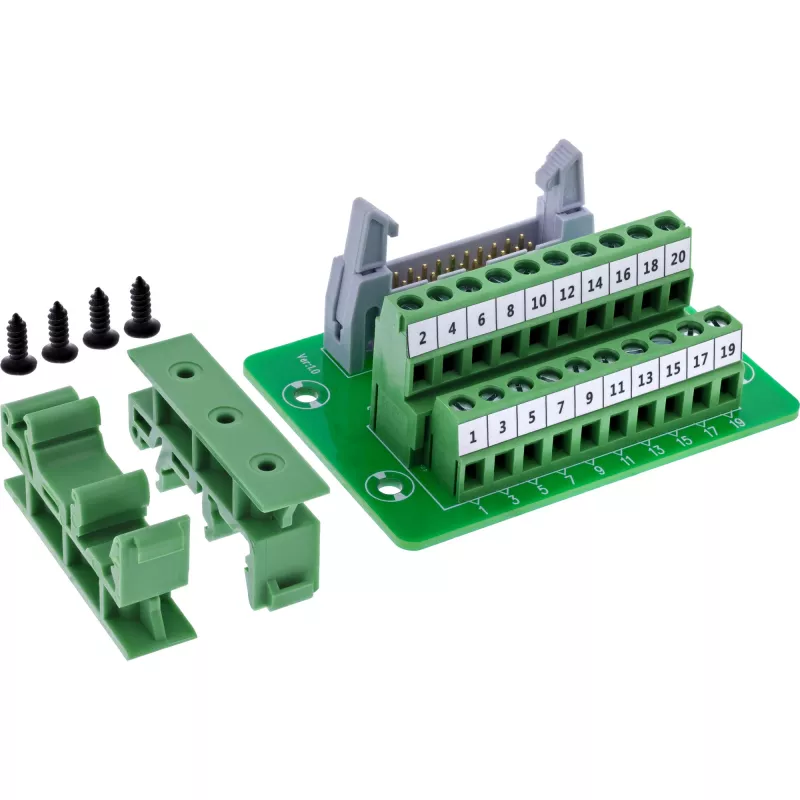

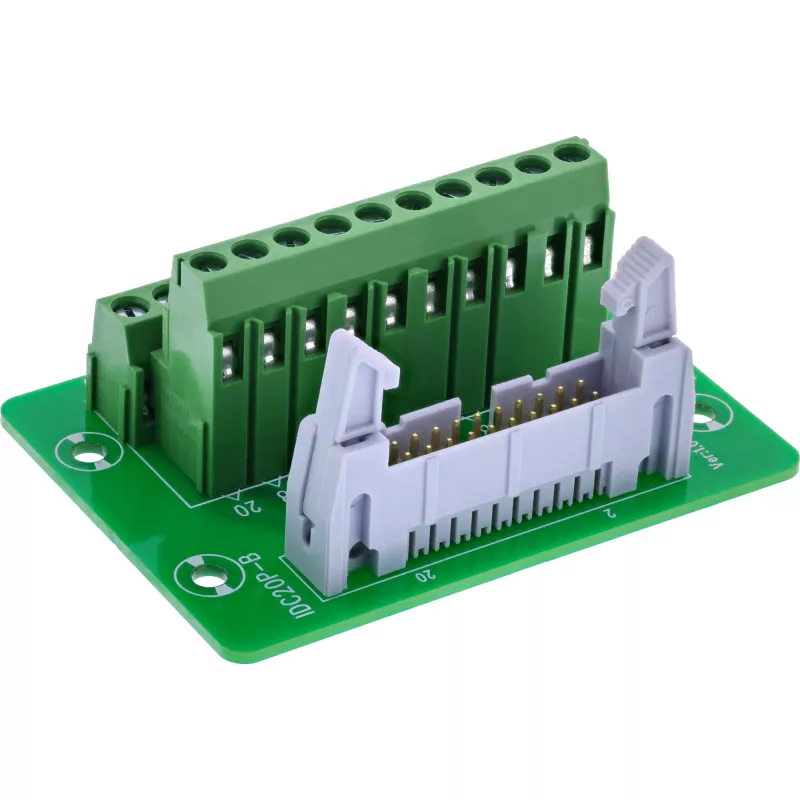

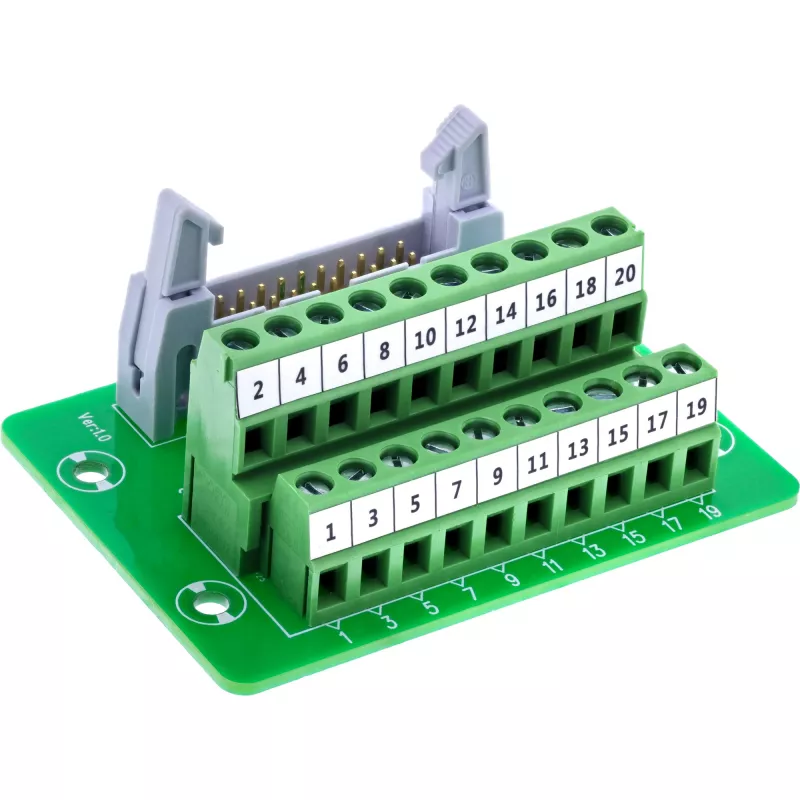

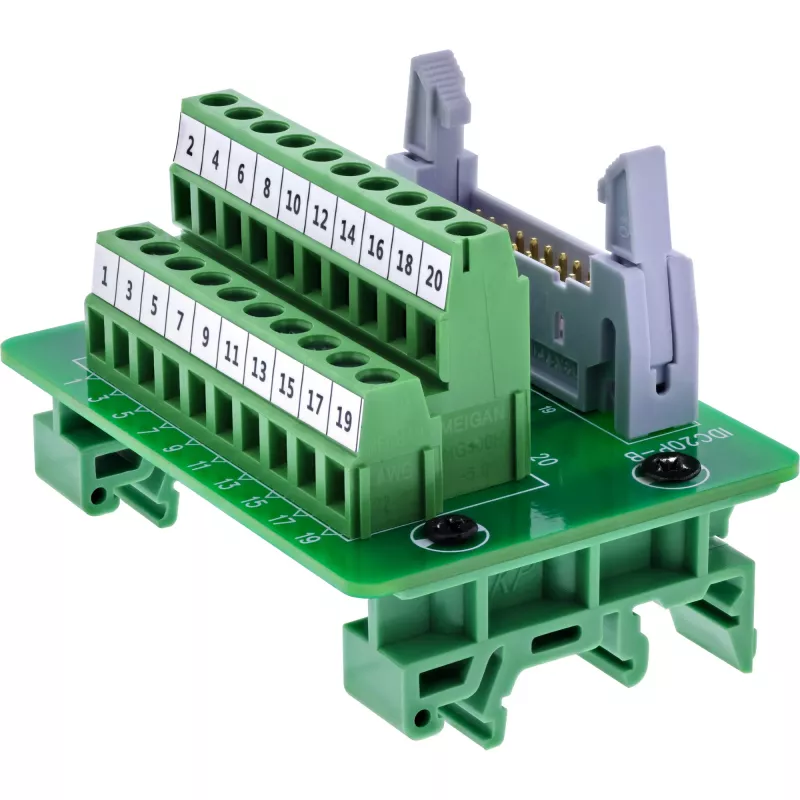

InLine® IDC-20-kruviklemmliistu adapter ühendab 20 kontaktiga IDC-pesa (2×10) 10 kontaktiga kruviklemmliistuga lihtsaks signaalijuhtmestuseks – jootmist pole vaja. Vastupidav disain stabiilsel trükkplaadil sobib eriti hästi struktureeritud paigaldusteks katsestendidel, juhtseadmetes või manussüsteemides.
Kruviklemmid (samm 5,0 mm) on selgelt märgistatud ja toetavad üksikjuhtmeid vahemikus 16–26 AWG. Juhtmestamine toimub tööriista abil lamepeaga kruvikeerajaga ≤ 2,5 mm. EVA isolatsioonikiht tagab usaldusväärse kaitse paigaldamisel juhtivatele pindadele.
Tänu 100% lühise- ja juhtmestuskontrollile ning standardsele signaalimarsruutimisele on adapter ideaalne professionaalseks kasutamiseks tööstuslikes testkeskkondades, prototüüpides või juhtkappides.
Märkus: Kaks kõrvutist IDC-kontakti on sisemiselt ühendatud ühe kruviklemmiga (nt kontaktid 1+2 → klemm 1).

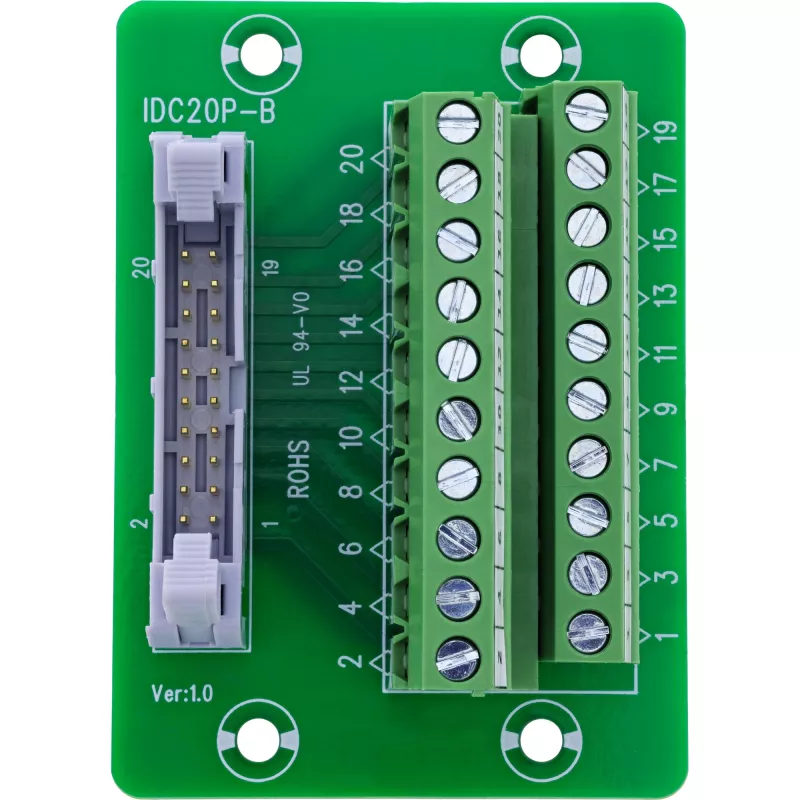

IDC-liides:20 kontaktiga IDC-pesa (2×10), samm 2,54 mm
Kruviklemmliist:10 klemmi, samm 5,0 mm, surveplaadiga
Signaalijaotus:GND (maandus), D0 kuni D7 (digitaalsed signaaliliinid, määratavad vastavalt rakendusele)
Ühendusvahemik:16–26 AWG
Käitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:0,8 A kontakti kohta
Maksimaalne tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Maksimaalne juhtmetakistus:5 oomi
Töötemperatuur:–10 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:u 71 × 51 × 29 mm (L × K × S)

InLine 92504P. Pistik(ud): IDC 20 / Kruviklemmliist 10 klemmi, Toote värv: Roheline, Helehall, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõdud (LxSxK): 51 x 71 x 29 mm, Kaal: 49 g, Laius: 51 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³, Pakendi tüüp: Kilekott. Päritoluriik: Taiwan

Kasutusjuhend

Sisestage sobiv IDC-lintkaabel 20 kontaktiga IDC-pessa (2×10) ja kinnitage see vastavalt pistiku kinnitusmeetodile. Eemaldage üksikjuhtmetelt isolatsioon sobiva pikkuseni ja sisestage need vastavatesse kruviklemmidesse (klemmid on selguse huvides märgistatud). Pingutage iga surveplaadiga klemmi lamepeaga kruvikeerajaga (≤ 2,5 mm), kuni juht on kindlalt kinnitatud. Pange tähele, et kaks kõrvutist IDC-kontakti on sisemiselt ühendatud üheks kruviklemmiks (nt kontaktid 1+2 → klemm 1); kontrollige kontakti ja klemmi vastavust enne juhtmestamist.

Soovitused

Kasutage adapterit kuivades sisekeskkondades kindlaksmääratud temperatuurivahemikus ning vältige nimivoolu ja -pinge ületamist. Kontrollige juhtmestust ja ühenduvust pärast paigaldamist; pikaajalise töökindluse tagamiseks tööstussüsteemides järgige standardseid tõmbetugevduse ja kaablimarsruutimise tavasid.
