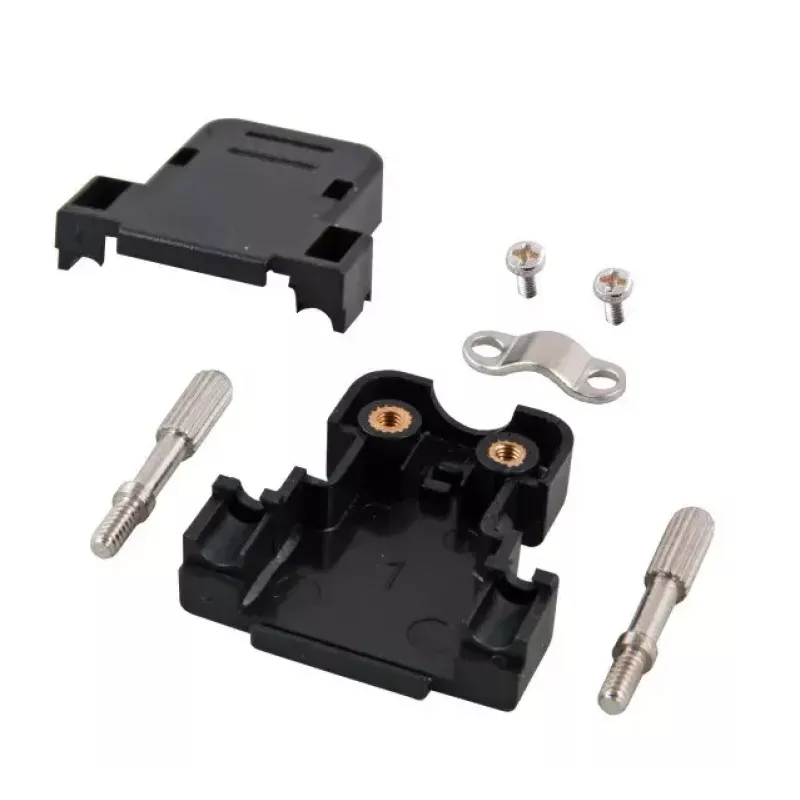

Juhtmepistik EFB Elektronik 29520.1 — D-sub 15-kontaktiline, plastik, must, välimine Ø 8 mm, 31×32 mm

EFB Elektronik 29520.1 on 15-kontaktiline D-sub juhtmepistik mustas plastikus, mis on loodud D-sub kaabli otsastuste turvaliseks kaitsmiseks. Kompaktne pistik mahutab 15-kontaktilisi D-sub signaali- ja andmekaableid, pakkudes mehaanilist kaitset ja tõmbekoormuse leevendust joodetud või pressitud ühendustele. Selle välismõõtmed võimaldavad kasutamist piiratud paneeli- või kaabliruumiga kohtades.

Eelised

Plastikust konstruktsioon pakub elektriisolatsiooni ja löögikindlust, hoides samal ajal kaalu madalana. Must viimistlus aitab varjata kulumisjälgi ja säilitab ühtlase välimuse seadmekappides ja korpustes. Ligikaudu 8 mm välimine kaabliava võimaldab ühildamist mitmesuguste varjestatud ja varjestamata kaablikatetega. Toode tarnitakse ühe tükina lihtsaks asendamiseks või üks-ühele kaabli otsastamiseks.

Sobib

• 15-kontaktiliste D-sub signaali- ja andmekaablite otsastamine
• Kaablite sisemine marsruutimine elektroonikariistades ja katseseadmetes
• Väikesed korpused ja juhtpaneelid piiratud ruumiga
• Kahjustatud D-sub kaablikorpuste remont ja asendamine

Peamised spetsifikatsioonid

• Pistiku tüüp: D-sub 15-kontaktiline
• Materjal: plastikkorpus
• Värv: must
• Välimine kaabliläbimõõt (ligikaudu): 8 mm
• Laius: 31 mm
• Sügavus: 32 mm
• Kogus pakendis: 1 tk

Kasutamine

Valmistage D-sub kaabel ette, eemaldades väliskatte ja paigutades kontaktid või varje vastavalt pistiku joote- või pressprofiilile. Lükake plastikust korpus kaablile enne kontaktide otsastamise lõpuleviimist. Pärast kontaktide jootmist või pressimist kaabli juhtmetele asetage korpus üle koostatud pistiku, et pakkuda mehaanilist kaitset ja tõmbekoormuse leevendust. Veenduge, et kaabli läbimõõt ei ületaks määratud välimist ava ja et varjestus on nõuetekohaselt maandatud, kui paigaldus seda nõuab.

Soovitused

Kasutage pistikut kuivades siseruumides või korpustes, mis pakuvad kaitset niiskuse ja liigse tolmu eest. Vältige liigset painutamist või tõmbejõudu kaabli väljumiskohas; lisage täiendav tõmbekoormuse leevendus või kaablisidemed, kui paigaldus on allutatud liikumisele või sagedasele käsitsemisele.
