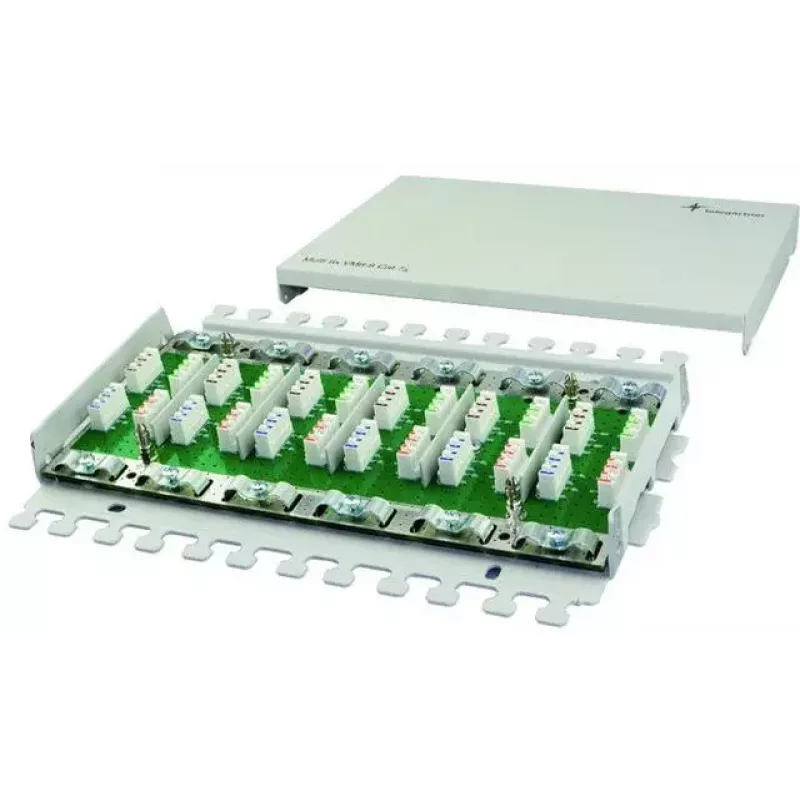

Jaotuspaneeli lisaseade Telegärtner J00060A0071

Telegärtner VM 8-8 moodul (lisaseadme mudel J00060A0071) on mõeldud varjestatud ja varjestamata keerdpaar-paigalduskaablite (Cat.5e/Cat.6/Cat.6A/Cat.7/Cat.7A) ühendamiseks ja pikendamiseks ülemineku- või koonduspunktides, kaablipikendusteks, kahjustatud kaablite parandamiseks ja kaablite ümbersuunamiseks. Cat.7A rakenduste puhul on lisaseade ühilduv tavaliste paigaldus- ja ühendusjuhtmetega ning selle eesmärk on minimeerida ümbersuunamist, võimaldades mitme kaablisegmendi püsivat omavahelist ühendamist ilma olulise ülekandevõime kaotuseta.

Eelised

Moodul kasutab LSA Plus klemme ühisel trükkplaadil ja toetab EIA/TIA 568A ja 568B värvikoode, võimaldades ühendada nelja paariga varjestatud või varjestamata kaableid AWG 27–22. Paare saab klemmideni juhtida ilma lahti keerutamata, samal ajal kui trükkplaadil olevad kruvitavad klemmid tagavad kindla varjestusühenduse. Konstruktsioon võimaldab muutuvaid kaablisisestamise suundi, tööriistavaba roostevabast terasest varjestuskatte paigaldust raami- ja seinale paigaldatavatel versioonidel ning pakub potentsiaaliühtlustusühendust otse trükkplaadil (M4 kruvi). EMC-ühilduvus on tagatud standarditele DIN EN 61000-6-1 ja 61000-6-2 vastavalt.

Sobib

• Ülemineku-/koonduspunktid struktuurkaablites
• Kaablipikendused ja ümbersuunamine
• Kahjustatud keerdpaar-paigalduskaablite parandamine
• Professionaalsed Cat.7A võrgupaigaldised, mis nõuavad varjestatud ühendusi

Peamised tehnilised andmed

• Mudel: Telegärtner J00060A0071 (VM 8-8 moodul)
• Ühilduvad kaablikategooriad: Cat.5e / Cat.6 / Cat.6A / Cat.7 / Cat.7A
• Terminal: LSA Plus trükkplaadil, värvikoodid EIA/TIA 568A ja 568B
• Juhtmevahemik: AWG 27–22 (nelja paariga varjestatud/varjestamata)
• Maksimaalselt püsiühendusi: kuni 12 sisend- ja 12 väljundkaablit 8 juhtmega (olenevalt mooduli tüübist)
• Varjestuskontakt: kruvitavad klemmid trükkplaadil; potentsiaaliühtlustusvõimalus M4 kruvi
• EMC: DIN EN 61000-6-1 ja 61000-6-2
• Korpus: seinale kinnitatav pulbervärvitud terasplekk-korpus RAL7035 helehall (muud versioonid: pealispinna pealepaigaldatav, 19-tolline raam)

Kasutamine

Kinnitage VM 8-8 moodul valitud korpusesse (pealispind, sein või 19" raam) ja suunake sisend- ja väljundkaablid vastavalt valitud versioonile: pealispinna pealepaigaldatav AP võimaldab kaableid samas suunas, samal ajal kui pealispinna pealepaigaldatav, 19" ja põhiversioonide puhul on kaablid nihutatud 180° võrra. Eemaldage vajadusel välimine kate, juhtige iga paar otse LSA Plus klemmi juurde ilma ülemäära lahti keerutamata ja lõpetage LSA tööriistaga. Varjestatud kaablite puhul kinnitage varjestus trükkplaadi kruvitavate klemmide külge ja vajadusel pingutage M4 potentsiaaliühtustuskruvi, et luua kaitsev maandusühendus. Vajadusel kasutage tavalisi kaablisidemeid tõmbekoormuse leevendamiseks.

Soovitused

Kasutage moodulit ühilduvate Cat.7A varjestatud paigaldus- ja ühendusjuhtmetega, järgige EIA/TIA 568 juhtmestiku skeeme ning pärast paigaldamist kontrollige katkematust ja varjestust sobivate testijatega, et säilitada ettenähtud ülekandeomadused.
