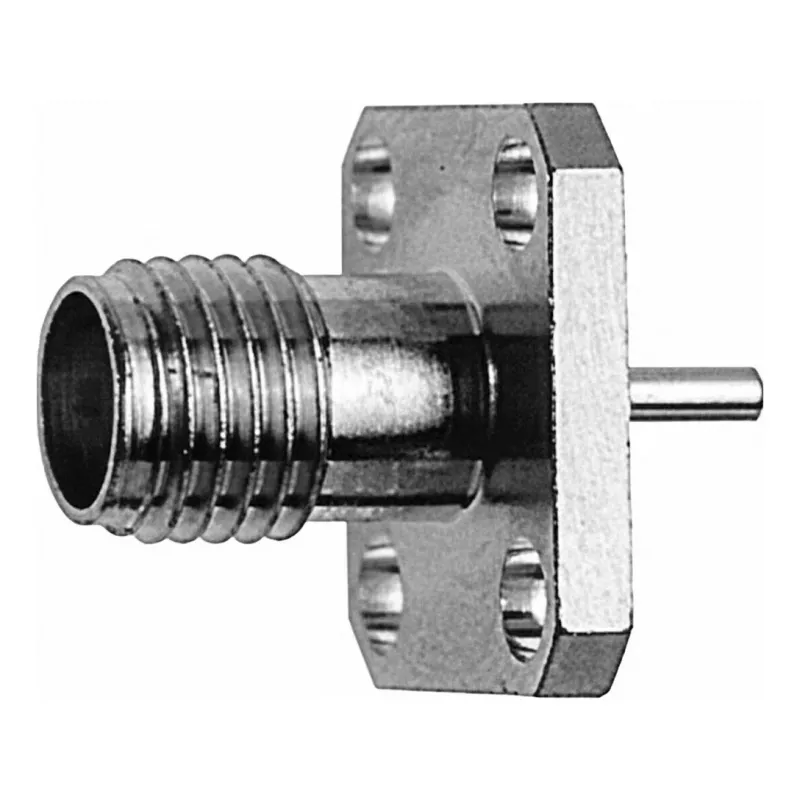

Pistikupesa Telegärtner SMA paneelikinnitus äärikuga Z29, kuldne, 5 tk pakendis

Telegärtner SMA paneelikinnitusega pistikupesa Z29 kuldse viimistlusega, tarnitakse viiest tükist koosneva pakina, on mõeldud usaldusväärseteks RF-koaksiaalühendusteks seadmete esipaneelidel. Äärikuga kinnitatav SMA-pesa pakub standardiseeritud liidest SMA-pistikutele ja kindlat mehaanilist kinnitust paneelidele, muutes selle sobivaks katseseadmetele, RF-moodulitele, antennidele ning tootmis- või laboriseadmetele, kus on vaja kompaktseid keermestatud koaksiaalühendusi.

Eelised

Ääriku konstruktsioon tagab stabiilse mehaanilise kinnituse ja ühtlase pistiku joondumise, samas kui kuldne viimistlus pakub head korrosioonikindlust ja stabiilset kontakti jõudlust. SMA elektriliides säilitab iseloomuliku impedantsi ja madala peegelduse RF-signaalide jaoks ning kompaktne keermestatud sidestus tagab kindla paaritumise kitsastes paneeliruumides. Tarnitakse viiest tükist koosneva pakina, lihtsustab komplekt hankimist partiide paigaldamiseks ja vahetamiseks.

Sobib kasutamiseks

• Esipaneeli kinnitus RF-test- ja mõõteseadmetes
• Ühendused RF-moodulitele ja transiiveritele
• Antenni läbiviigud kompaktsetele seadmetele ja korpustele
• Laboriseadmed ja tootmisseadmed, mis vajavad SMA-paneelipistikuid

Peamised spetsifikatsioonid

• Pistiku tüüp: SMA emane paneelikinnitusega pesa äärikuga
• Viimistlus: kullatud kontaktpinnad ja korpuse osad
• Kinnitus: äärikukinnitus esipaneeli paigalduseks
• Sidestus: keermestatud SMA-sidestus, ühildub standardsete SMA-pistikutega
• Pakendi kogus: viis identset pistikut
• Tüüpiline kasutussagedusvahemik: RF-kasutus tüüpilistes SMA ribalaiustes (DC kuni mitu GHz)

Kuidas kasutada

Valmistage ette äärikule sobiv väljalõige seadme paneelis ja joondage pistik nii, et kinnitusavad ühtivad paneeli kinnitusdetailidega. Kinnitage äärik sobivate kruvide või poltidega ning vajadusel kasutage seibe või lukustusvahendeid, et vältida lahtitulemist vibreerivas keskkonnas. Kinnitage SMA-koaksiaalkaablid, keerates SMA-pistikud pesale kuni käega kinnitamiseni; vältige ülepingutamist, et vältida keerme kahjustamist. Veenduge, et paaritavad pistikud ja kaablid on enne ühendamist puhtad ja vabad prahist, et säilitada madal sisestuskadu ja usaldusväärne jõudlus.

Soovitused

Järjepideva RF-jõudluse tagamiseks kasutage kvaliteetseid SMA-kaablikooste, millel on sobilik iseloomulik impedants, ja võimalusel kontrollige ühendusi sobivate testimisseadmetega. Kaitske kasutamata pesasid tolmukorkidega ja vältige kaablite liigset mehaanilist pinget paneeli sisenemisel, et pikendada pistiku eluiga.
