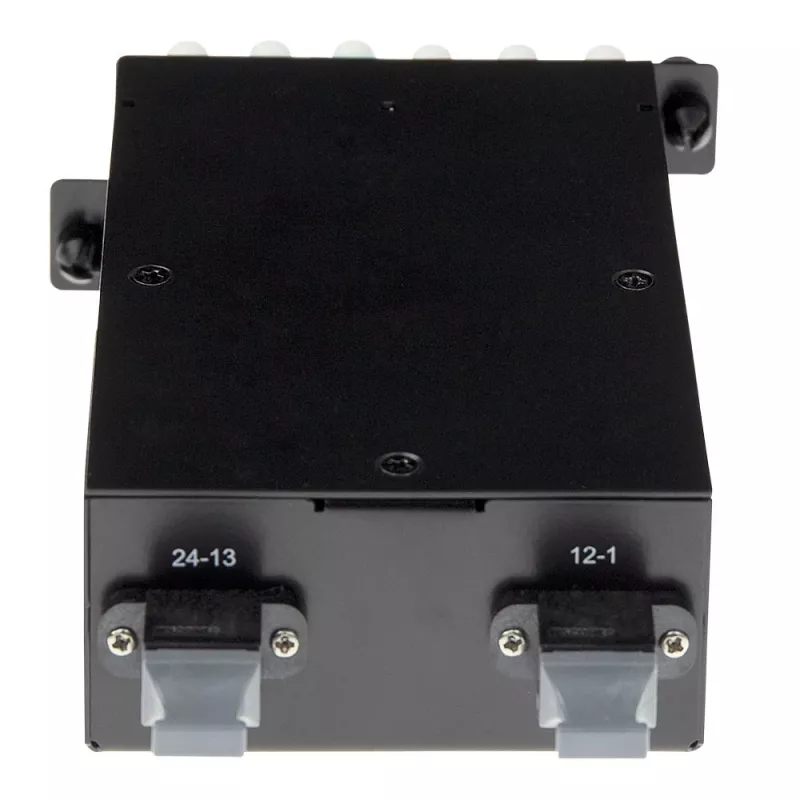

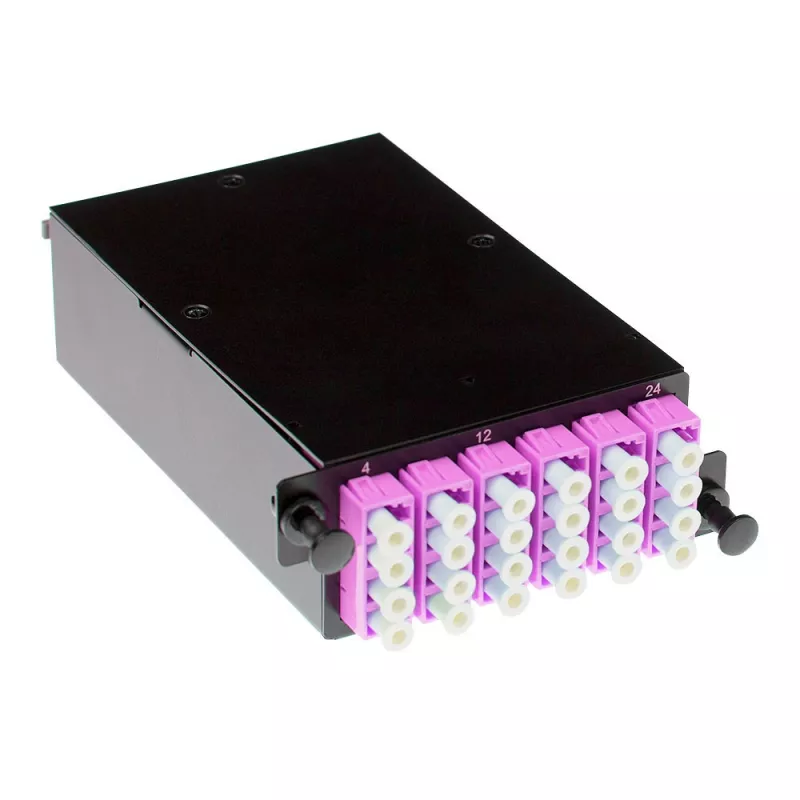

ACT suure tihedusega fanout kassett 24 kiudu MTP®-MPO madala kao OM4

ACT suure tihedusega fanout kassett pakub kompaktset 24-kiulist MTP®-MPO lahendust, mis on loodud madala kao OM4 ühenduvuse jaoks struktureeritud kaabelduskeskkondades. Vastupidavast metallist ja saadaval musta, männi ja valge viimistlusega, kassett on mõeldud 1U rack-paigalduseks madala sügavusega 110 mm ja kergkaalulise ehitusega 250 g, et maksimeerida kasutatavat rack-ruumi telekommunikatsiooniruumides ja andmekeskustes.

Eelised

Fanout kassett tagab ühtlase madala sisestuskao ja peegelduskadu MPO/MTP® mitme kiuga ühendustel OM4 kiul, toetades kõrge tihedusega paigaldusi, kus signaali terviklikkus on oluline. Selle metallist korpus pakub füüsilist kaitset ja aitab säilitada konnektori joondust, samas kui kompaktne 1U jalajälg ja 110 mm sügavus võimaldavad paigaldamist piiratud vaba ruumiga rackidesse. Saadaolevad värvivalikud aitavad visuaalset haldust ja kiukäikude märgistust.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage kassett standardsesse 19-tollisesse rack-ruumi, mis hõivab ühe rack-ühiku (1U). Joondage kassett rack-kinnituspunktidega ja kinnitage see sobivate kruvide või kinnitusdetailidega. Ühendage MTP®/MPO magistraalid või harujuhtmed kasseti esipaneeliga, veendudes, et konnektorid on puhtad ja õigesti orienteeritud. Suunake üksikud kiud-pistikjuhtmed või breakout-kaablid patch-paneelide või seadmepesadesse vastavalt vajadusele, hoolitsedes selle eest, et painderaadius säiliks ja kasutades kaitsev marsruutmist, et vältida kiudude koormust.

Soovitused

Enne paigaldust kontrollige ja puhastage kõik konnektori otspinnad heakskiidetud kiupuhastusvahenditega, et tagada madalad kaoühendused. Kasutage kiuhalduse tarvikuid minimaalse painderaadiuse säilitamiseks ja vältige liigset kaabli kokkusurumist. Sobitage OM4 kiulingid ja MPO polaarsusskeemid süsteemi nõuetega ning kontrollige lingi toimivust sobivate katsevahenditega pärast paigaldust.
