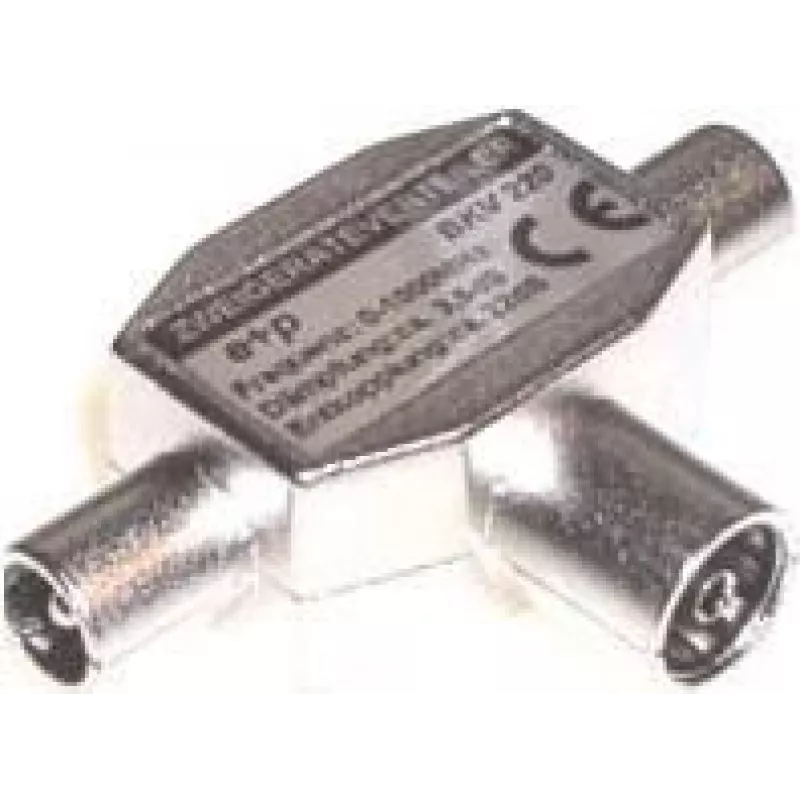

Kaablijagur e+p BKV 220

e+p BKV 220 kaablijagur on 2-suunaline 75 Ω seade, mis jaotab ühe koaksiaalsignaali kahele telerile. Sellel on kaks koaksiaalpistikut ja üks koaksiaalpesa ning see toetab alalisvoolu läbipääsu vastavalt standardile DIN 45 325. Seade on hõbedase viimistlusega ning mõeldud usaldusväärseks signaaliedastuseks kodustes või väikestes äripaigaldistes.

Eelised

Kahesuunaline disain tagab ühtlase signaalijaotuse kahele vastuvõtjale, säilitades 75 Ω impedantsi. Alalisvoolu läbipääsu ühilduvus võimaldab toita aktiivseadmeid, nagu võimendid või mastieelsed seadmed, läbi koaksiaalliini. Koaksiaalpistikute ja -pesade ühendused tagavad lihtsa paigalduse ja ühilduvad ühendused tavaliste koaksiaalkaablitega.

Sobib

• Kahe teleri ühendamiseks ühe koaksiaaltoitega
• Kodu- ja väikekontori kaabel-TV või DVB-T paigaldistesse
• Seadistustesse, mis nõuavad alalisvoolu läbipääsu, et toita liinivõimendeid või antenni toiteallikaid

Peamised spetsifikatsioonid

• Tüüp: 2-suunaline TV-jagur
• Impedants: 75 Ω
• Ühendused: 2 x koaksiaalpistik, 1 x koaksiaalpesa
• Alalisvoolu läbipääs: Jah (vastavalt standardile DIN 45 325)
• Viimistlus: Hõbe
• Bränd: e p
• MPN: BKV220
• EAN: 4005298014704

Kasutamine

Enne paigaldamist katkestage kõigi aktiivseadmete toide. Ühendage sissetulev koaksiaalkaabel jaguri koaksiaalpesasse ja kinnitage kaks väljuvat koaksiaalkaablit jaguri koaksiaalpistikutesse. Kui kasutate aktiivseid antenniseadmeid, mis vajavad toidet, veenduge, et alalisvoolu läbipääs on lubatud ja et toiteseade ühildub DIN 45 325 spetsifikatsioonidega. Pärast ühenduste kindlustamist taastage toide ja kontrollige signaalitaset mõlemal ühendatud vastuvõtjal.

Soovitused

Parimate tulemuste saavutamiseks kasutage kvaliteetseid koaksiaalkaableid ja hoidke kaablikoridorid võimalikult lühikesed. Kui signaalikadu muutub märgatavaks, kaaluge liinivõimendit või toitega jaotusvõimendit, mis ühildub 75 Ω süsteemidega.
