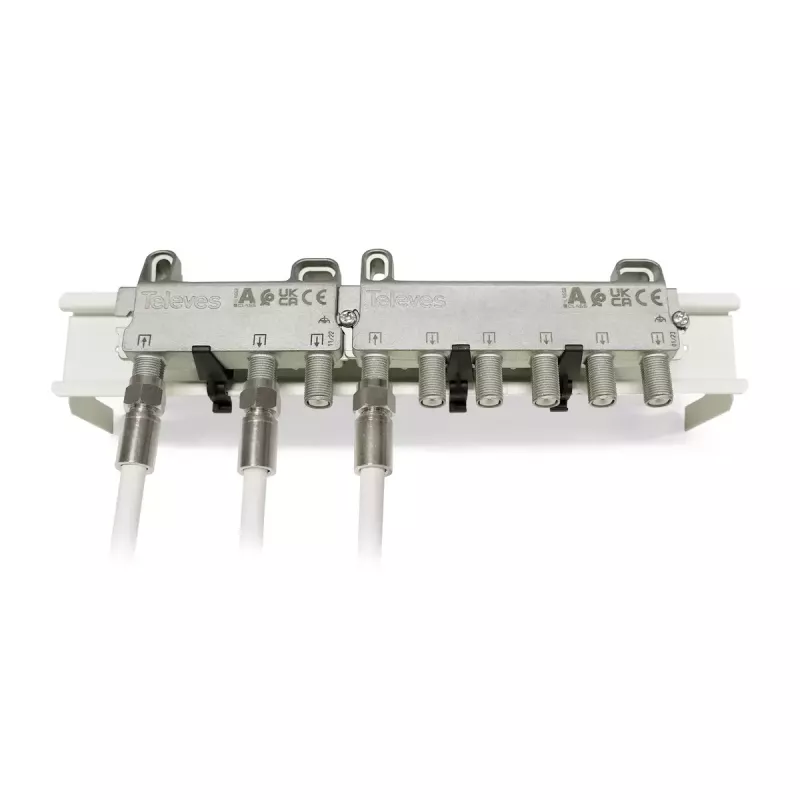

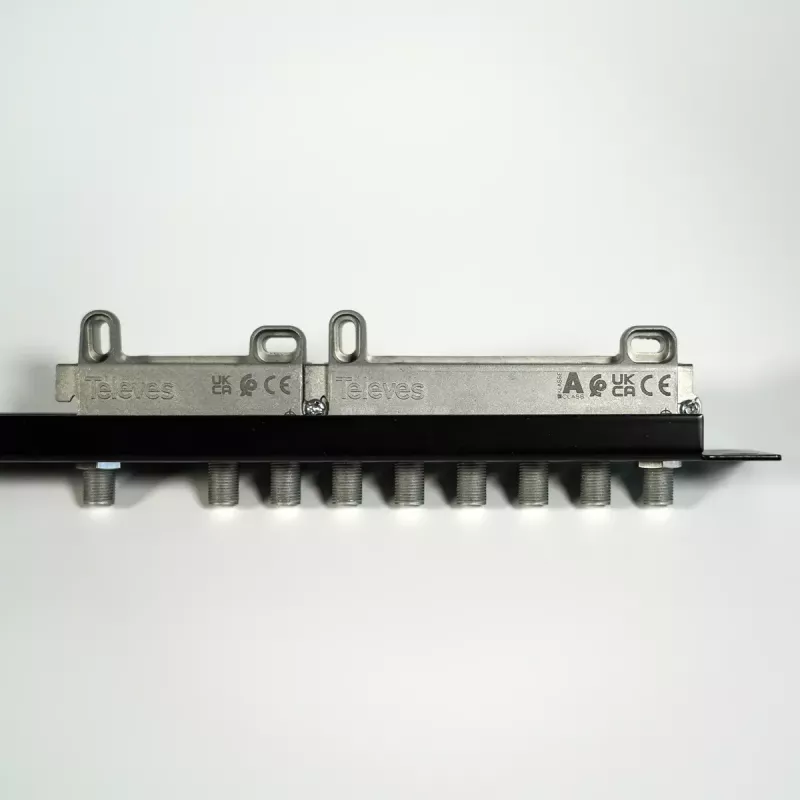

Kaablijagur Televes 519506 roostevaba teras 5 - 2400 MHz

Televes 519506 on 6-suunaline F-pistikuga jaotur SMATV-signaalide jaoks, mis katab sagedusvahemiku 5–2400 MHz. Zamak-korpusega ja roostevabast terasest viimistlusega seade pakub kompaktseid mõõtmeid (176 mm × 18 mm × 54 mm) ja madalat sisestuskadu tänu miniatuursetele elektroonikakomponentidele, mistõttu sobib see sisepaigalduseks seinale, raamiplaadile või standardsele DIN-liistule.

Eelised

Madalad läbivuskaod tänu miniatuursetele elektroonikakomponentidele, töökindel Zamak-korpus roostevaba terase välimusega parema varjestuse tagamiseks, kompaktne ja kerge disain (ligikaudu 0,132–0,138 kg), mis hõlbustab paigaldamist kitsastesse ruumidesse, ning F-tüüpi pistikud, mis ühilduvad tavalise koaksiaalse SMATV-kaabeldusega.

Sobib

• SMATV-signaalide jaotus elamutes
• Korterelamute ja hotellide televisiooni jaotussüsteemid
• Sisepaigaldised seintele, raamiplaatidele või DIN-liistudele
• Mitmetoalised kaabeltelevisiooni ja satelliidisignaali jaotused

Peamised tehnilised andmed

• Mudel: Televes 519506
• Tüüp: 6-suunaline jaotur F-pistikutega
• Sagedusvahemik: 5–2400 MHz
• Summutus / isolatsioon: 12/11 dB
• Materjal / korpus: Zamak, roostevaba terase välimus
• Mõõtmed (L × S × K): 176 × 18 × 54 mm
• Kaal: u 0,132–0,138 kg
• Ettenähtud paigaldus: sisetingimustes, seinale/raamiplaadile/DIN-liistule

Kasutamine

Ühendage SMATV-signaali kandev sisenev koaksiaalkaabel sisend-F-pistikusse ja lõpetage kuus väljund-F-pistikut vastavate koaksiaalkaablitega, mis toidavad iga vastuvõtjat. Kinnitage jaotur seinale, raamiplaadile või DIN-liistule sobivate kinnitusvahenditega ja veenduge, et pistikud on korralikult pingutatud tagamaks korralik varjestus. Pärast paigaldamist kontrollige signaalitasemeid vastuvõtjate otstes ja vajadusel reguleerige võimendust eelnevalt.

Soovitused

Paigaldage sisetingimustes kuiva, ventileeritud kohta; vältige otsest kokkupuudet niiskusega. Kasutage kvaliteetseid koaksiaalkaableid ja korralikult pingutatud F-pistikuid, et säilitada varjestus ja minimeerida kadusid. Kui signaalitasemed on pärast jaotamist madalad, kaaluge võimendi või jaotusvõimendi kasutamist, mis on mõeldud sagedusvahemikule 5–2400 MHz.
