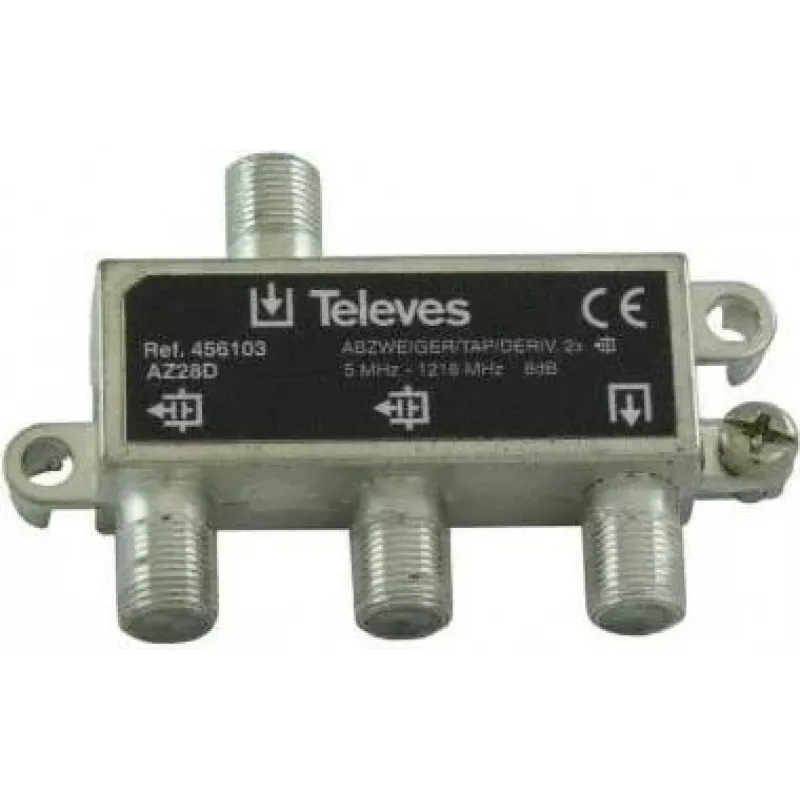

Jaotur Televes AZ28D 2-suunaline 5–1218 MHz, 8 dB sisestuskadu

Televes AZ28D on kompaktne 2-suunaline raadiosagedusjaotur, mis jaotab ühe koaksiaalsisendi kaheks väljundiks sagedusalas 5–1218 MHz. Mõeldud sisekasutuseks elamu- ja ärihoonete televisiooni- ja raadiojaotussüsteemides, on jaoturil määratud sageduskarakteristik ja 8 dB sisestuskadu väljundi kohta. Selle tugev korpus ja impedantsi sobitamise disain säilitavad signaali terviklikkuse integreerimisel peajaamadesse, võimendiahelatesse või lihtsatesse jaotusvõrkudesse.

Eelised

Jaotur pakub ühtlast 5–1218 MHz ribalaiust ja prognoositavat 8 dB sisestuskadu, mis lihtsustab süsteemi planeerimist ja lingieelarve arvutusi. Selle kahe väljundiga arhitektuur võimaldab maapealse televisiooni, FM-raadio ja muude raadiosagedusteenuste hõlpsat jaotamist, ilma et jaotuspunktis oleks vaja aktiivelektroonikat. Kompaktne vorm võimaldab sisepaigaldust ja lihtsat integreerimist tavaliste koaksiaalkonnektorite ja passiivsete jaotuskomponentidega.

Sobib

• Koduse televisiooni- ja FM-raadiojaotuse jaoks kahele vastuvõtjale
• Väikestele peajaamadele ja multiswitch-süsteemidele, mis vajavad passiivset jaotamist
• Antenni või võimendi ja kahe allavoolu seadme vaheliseks ühendamiseks
• Ajutiseks signaalijaotuseks testimisel ja hooldusel

Peamised tehnilised andmed

• Sagedusala: 5–1218 MHz
• Väljundite arv: 2
• Nimisisestuskadu: 8 dB väljundi kohta
• Impedants: 75 oomi
• Kasutus: passiivne raadiosagedusjaotus televisiooni- ja raadiosignaalidele
• Paigaldus: sisetingimustesse, kompaktne korpus

Kasutamine

Ühendage sissetulev koaksiaalsööde jaoturi sisendisse ja viige kaks koaksiaalkaablit väljunditest allavoolu vastuvõtjate või võimenditeni. Veenduge, et kõik konnektorid on korralikult pingutatud, ning kasutage kogu ühenduse ulatuses 75-oomist koaksiaalkaablit, et säilitada impedantsi sobitus. Kui jaoturit kasutatakse koos võimendite või aktiivkomponentidega, arvestage 8 dB sisestuskadu väljundi kohta võimendi võimenduse seadistamisel, et vältida ülekoormust või ebapiisavat signaalitaset. Asetage jaotur kuiva, ventileeritud sisetingimustesse ning vältige selle paigutamist tugevate soojusallikate või tugevate häiretega seadmete lähedusse.

Soovitused

Pikemate kaabliteede või madala sisendsignaaliga süsteemide korral kaaluge jaoturi ette madala müratasemega võimendi paigaldamist, et kompenseerida sisestuskadu. Kontrollige pärast paigaldamist signaalitasemeid igas vastuvõtjas ning vajadusel rakendage täiendavat võimendust või summutust optimaalse vastuvõtu saavutamiseks.
