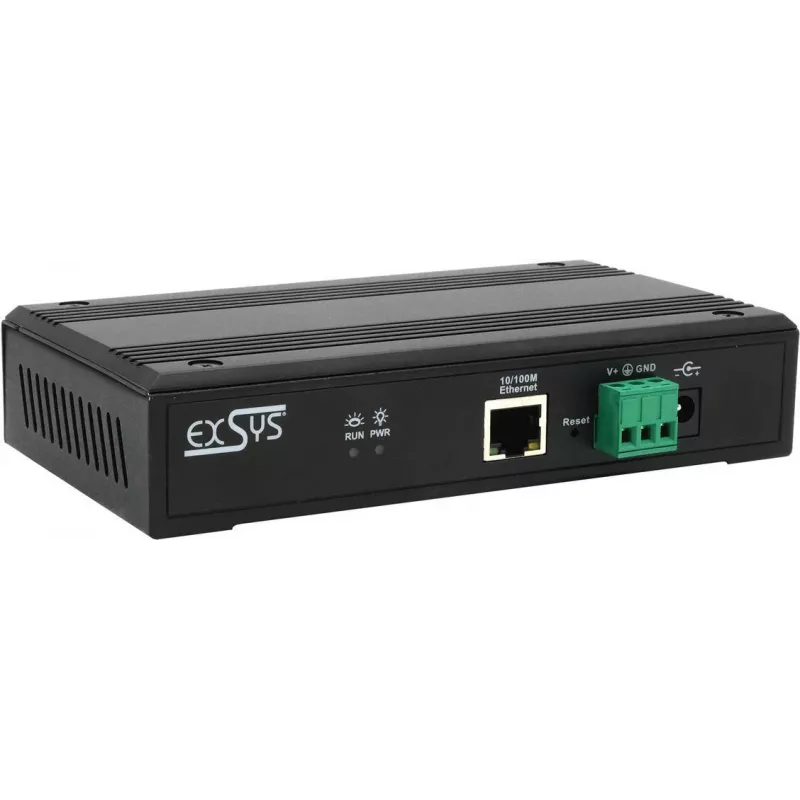

Jadaseadmeserver Exsys EX-61004 — 4x RS232/422/485 porti, sisaldab toiteadapterit

Exsys EX-61004 on kompaktne jadaseadmeserver, millel on neli seadistatavat jadaporti, mis ühilduvad RS232, RS422 ja RS485 standarditega. Seade tarnitakse koos toiteadapteriga ja ühendab jadaseadmed Ethernet-võrkudesse, võimaldades kaugjuurdepääsu, tsentraliseeritud andmekogumist ja pärandseadmete integreerimist kaasaegsetesse IP-põhistesse süsteemidesse. Seade toetab seadistatavaid pordirežiime, nii et saate liidese sobitada erinevate tööstuskontrollerite, andurite ja mõõteriistadega.

Eelised

Exsys EX-61004 pakub paindlikku jadaliidese valikut nelja pordi vahel, võimaldades RS232, RS422 või RS485 tööd iga pordi kohta. Toiteadapteri kaasamine lihtsustab paigaldamist ja vähendab vajadust lisatarvikute järele. Selle võrgupõhine disain võimaldab ühendatud jadaseadmete kaug- ja seirehaldust, vähendades kohapealse juurdepääsu vajadust. Kompaktne kuju ja selge pordiseadistus muudavad selle sobivaks raami- või paneelipaigaldisteks, kus ruum ja töökindlus on olulised.

Sobib

• Tööstuskontrollerite ja PLC-de ühendamine IP-võrkudesse
• Andurite ja mõõteriistade kaugseire
• Pärandseadmete integreerimine kaasaegsetesse SCADA- või IoT-süsteemidesse
• Jadaseadmete andmete tsentraliseerimine logimiseks ja analüüsiks

Peamised tehnilised andmed

• Jadapordid: 4 seadistatavat porti, mis toetavad RS232, RS422 ja RS485 signaale
• Võrguliides: Ethernet-ühenduvus seadme ja võrgu vaheliseks suhtluseks
• Toide: tarnitakse koos välise toiteadapteriga kohe töö alustamiseks
• Kuju: kompaktne korpus, mis sobib olenevalt paigaldusest lauale, DIN-liistule või paneelile
• Protokollitugi: tüüpiline jada-Ethernet muundamine ja jadaseadmete kaugjuhtimine

Kasutamine

Paigaldage Exsys EX-61004 kohta, kus on võrgule juurdepääs ja lähedal asuv toitepesa. Ühendage iga jadaseade sobivasse porti ja seadistage pordirežiim (RS232, RS422 või RS485) ja jadaparameetrid (baudikiirus, paarsus, andmebitid, stoppbitid) vastavalt ühendatud seadmetele. Ühendage server Ethernet-võrku ja määrake IP-aadress DHCP- või käsitsi konfigureerimise teel. Kasutage seadme haldusliidest, et seadistada jada-IP vastendamine, turvaseaded ja seirevalikud. Testige sidet iga jadaseadmega, kasutades terminalirakendust või host-tarkvara, mis võtab jadaandmed üle võrgu vastu.

Soovitused

Asetage seade kaitstud keskkonda, eemal tugevatest elektromagnetilistest häiretest, ja tagage vajadusel korralik maandus. Sobitage jadaparameetrid täpselt ühendatud seadmetega ja kontrollige RS422/RS485 liinide diferentsiaalpaaride ühendust. Kasutage stabiilseid võrgu- ja toiteallikaid, et tagada pidev kaugjuurdepääs, ning kaaluge võrgutaseme turvalisuse ja juurdepääsukontrollide rakendamist, kui avaldate jadaseadmed laiematele võrkudele.
