Industrial 1-Port Serial Server PLANET IP30

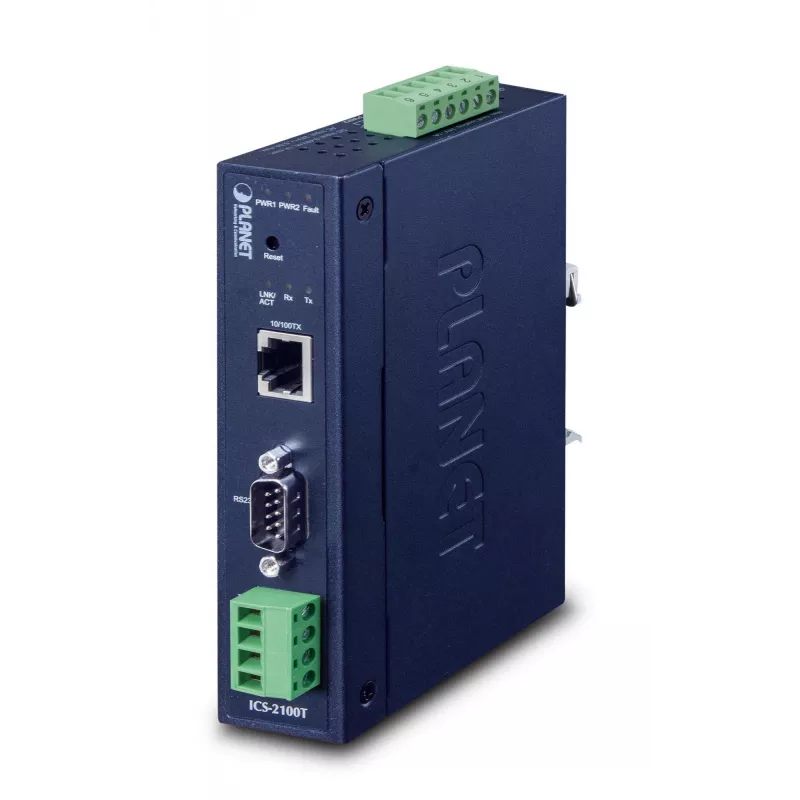

PLANET ICS-2100T tööstuslik 1-pordiline jadaliidese server teisendab RS232, RS422 või RS485 jadaliidese side tööstuslikuks Fast Ethernetiks, võimaldades olemasolevatel jadaseadmetel ja tarkvarasüsteemidel ühenduda TCP/IP võrku ilma väljavahetamiseta. Kompaktses IP30 metallkorpuses (32 x 87,8 x 135 mm) koos LED-indikaatoritega seade toetab ühte 10/100BASE-TX RJ45 porti, laia töötemperatuurivahemikku -40 kuni 75 °C ja kahe toitesisendiga konstruktsiooni (9–48 V DC / 24 V AC) usaldusväärseks tööstuslikuks paigaldamiseks.

Eelised

ICS-2100T pakub kulutõhusat ja aega säästvat lahendust jadaseadmete integreerimiseks Ethernet võrkudesse, säilitades olemasoleva riistvara ja tarkvara. Sellel on mitu kaugjuhtimise liidest, sealhulgas veebi-, telneti- ja virtuaalse COM (VCOM) režiimid, riistvaralise rikkehäire ja sündmuste teavitused kiiremaks diagnoosimiseks, tugev immuunsus elektromagnetiliste häirete ja elektriliste liigpingete suhtes ning paindlik paigaldus (DIN-liistule või seinale), et säästa kapiruumi.

Sobib

• Aegunud RS232/RS422/RS485 seadmete ühendamiseks Ethernet võrkudesse
• Tööstusautomaatika ja juhtimissüsteemid
• Liikluskorralduskapid ja välitingimustes asuvad teeäärsed seadmed
• Väliseadmete kaugseire ja -haldus

Peamised tehnilised andmed

• Mudel: PLANET ICS-2100T
• Jadaliidesed: RS232, RS422, RS485 (1 port)
• Ethernet: 10/100BASE-TX, RJ45 (1 port)
• Toitesisend: 9–48 V DC / 24 V AC (kahe toitesisendiga)
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 metallkarp; paigaldus: DIN-liist või sein
• Mõõtmed: 32 x 87,8 x 135 mm; Kaal: 0,392 kg

Kasutamine

Paigaldage ICS-2100T DIN-liistule või kinnitage seinale ja ühendage jadaseade sobivasse RS232/RS422/RS485 porti. Ühendage RJ45 port Ethernet võrku ja tagage toide, kasutades ühte või mõlemat toetatud toitesisendit (9–48 V DC või 24 V AC). Seadistage võrgusätted ja jadaparameetrid veebiliidese, telneti või VCOM režiimi kaudu vastavalt ühendatud seadme nõuetele. Kontrollige LED-indikaatoreid süsteemi oleku ja ühenduvuse kinnitamiseks.

Soovitused

Usaldusväärseks pikaajaliseks tööks tööstuskeskkonnas kasutage väliste kaabelduste korral nõuetekohast liigpingekaitset, tagage kindel kinnitus ventileeritavas kapis või korpuses ning seadistage häire- ja sündmusteavituse funktsioonid, et teavitada operaatoreid toite- või ühendusrikketest.
