Jada-nullmodemkaabel InLine B-12222, 9-kontaktiline emane-emane, 2 m

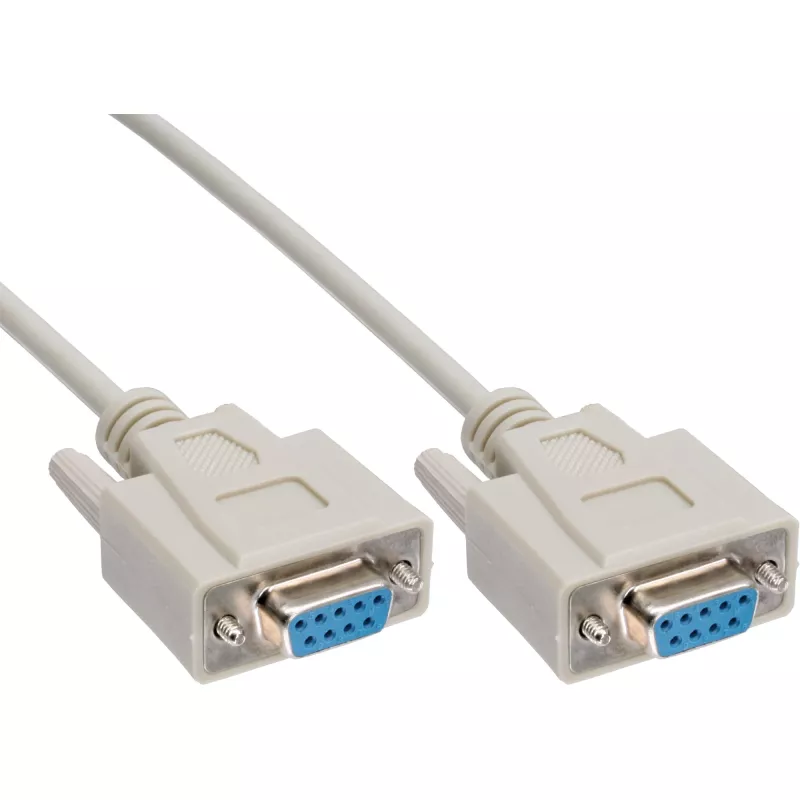

InLine B-12222 on 2-meetrine nullmodemi jadakaabel, mille mõlemas otsas on DE-9 (9-kontaktilised) emaskonnektorid ja mis on loodud pakkuma otsest RS-232 ühendust kahe DTE-seadme vahel. Kaabel vahetab saate- ja vastuvõtuliinid, et võimaldada otseühendusega jadasidet ilma modemi või muu vahendava seadmeta. See on mõeldud jadaandmeedastuseks, seadme konfigureerimiseks, püsivara uuendamiseks ja diagnostikaks, kui on vaja standardset RS-232 nullmodemühendust.

Eelised

See 9-kontaktiline emane-emane nullmodemkaabel pakub lihtsat ja usaldusväärset füüsilist ühendust vanadele ja tööstusseadmetele, mis kasutavad RS-232. Selle 2 m pikkus annab paindlikkuse laua- ja riiulikeskkondades, säilitades samal ajal signaali terviklikkuse lühikestel kuni mõõdukatel vahemaadel. Kaabel toetab lihtsat ristjuhtmestust, nii et tavaliste jadasideseadete jaoks pole vaja adaptereid ega kohandatud juhtmestikku. Ehituse kvaliteet ja standardsed DE-9 pistikud tagavad ühilduvuse paljude jadaportidega.

Sobib (ülesanded/kasutusjuhud)

• Otsene jadaside kahe arvuti või terminali vahel ilma modemita
• Ruuterite, kommutaatorite, tööstuskontrollerite ja muude RS-232 seadmete konfigureerimine
• Andmete edastamine vanade süsteemide ja DE-9 portidega kaasaegsete arvutite vahel
• Püsivara uuendamine, diagnostika ja tõrkeotsing RS-232 kaudu

Peamised spetsifikatsioonid

• Kaabli tüüp: nullmodem (ristatud saate/vastuvõtu)
• Pistik A: DE-9 (9-kontaktiline) emane
• Pistik B: DE-9 (9-kontaktiline) emane
• Pikkus: 2 m
• Signaalistandard: RS-232
• Tüüpiline kasutus: jadaandmeedastus, konfigureerimine, diagnostika

Kasutamine

Ühendage üks DE-9 emane ots esimese DTE-seadme jadaporti ja teine ots teise DTE-seadme jadaporti. Veenduge, et mõlemad seadmed on sisse lülitatud ja konfigureeritud kasutama ühilduvaid jadaparameetreid (edastuskiirus, paarsus, andmebitid, stoppbitid ja vookontroll). Enamasti käsitleb nullmodemi juhtmestik RTS/CTS või DTR/DSR liinide ristamist vastavalt põhside vajadustele; tutvuge seadme juhenditega, kui riistvaraline käepigistus tuleb selgesõnaliselt seadistada. Kui olete ühendanud ja konfigureerinud, käivitage jadaseanss terminalitarkvara või seadme sisseehitatud sideliidese abil.

Soovitused

Kasutage kaablit lühikestel kuni mõõdukatel vahemaadel RS-232 ühendustes kontrollitud sisekeskkondades. Vältige kaabli paigaldamist pikkade lõikude ulatuses paralleelselt kõrgepingeliinidega, et vähendada võimalikke häireid. Tööstusseadmete ühendamisel kontrollige maandust ja varjestuse pidevust, kui see on saadaval, et minimeerida müra. Kui tekivad jadasideprobleemid, kontrollige enne kaabli rikke oletamist viiguühenduse ühilduvust ja jadaseadeid mõlemas seadmes.
