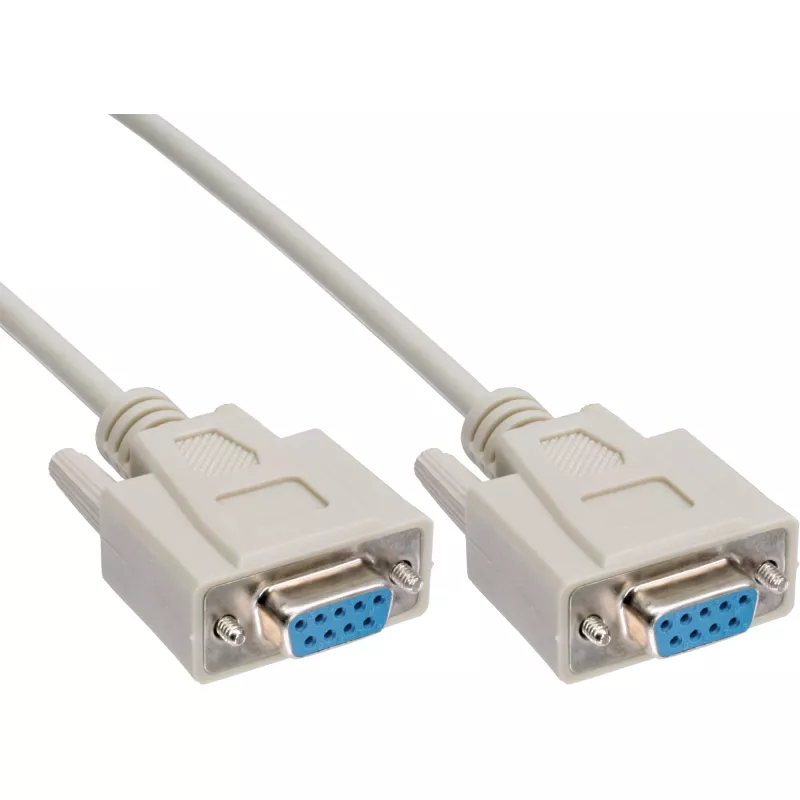

Jada-nullmodemkaabel InLine B-12226 9-kontaktiline emane–emane, 10 m

InLine B-12226 on 10 m pikkune nullmodem-jadakaabel, mille mõlemas otsas on 9-kontaktilised emased pistikud. Kaabel on ette nähtud otse RS-232 side loomiseks kahe DTE-seadme vahel. Kaabel ristab saatmis- ja vastuvõtuliinid, et võimaldada punktist-punkti andmeedastust ilma modemi või DCE-seadmeta. Selle 10-meetrine pikkus toetab ühendusi pikemate vahemaade korral, samas kui standardsed 9-kontaktilised DE-9 emased pistikud tagavad ühilduvuse traditsioonilisi jadaporte kasutavate seadmetega.

Eelised

Kaabel pakub fikseeritud nullmodem-ühendust, mis välistab vajaduse täiendavate adapterite või soovahetajate järele, kui ühendatakse kaks arvutit, terminali või muud DTE-seadet. Vastupidav konstruktsioon ja usaldusväärne varjestus säilitavad signaali terviklikkuse jadaside jaoks pikema vahemaa korral. Standardsete 9-kontaktiliste emaste pistikute kasutamine lihtsustab paigaldamist ja asendamist keskkondades, kus on pärand-RS-232 riistvara.

Sobib

• Otse RS-232 andmeedastuseks kahe arvuti või terminali vahel
• Võrguseadmete ja tööstuskontrollerite seadistamiseks ja silumiseks
• Pärandseadmete, näiteks printerite, modemite (nullmodem-stsenaariumides) ja mõõteriistade ühendamiseks
• Jadakonsooli ligipääsuks ruuteritele, kommutaatoritele ja manussüsteemidele

Peamised tehnilised andmed

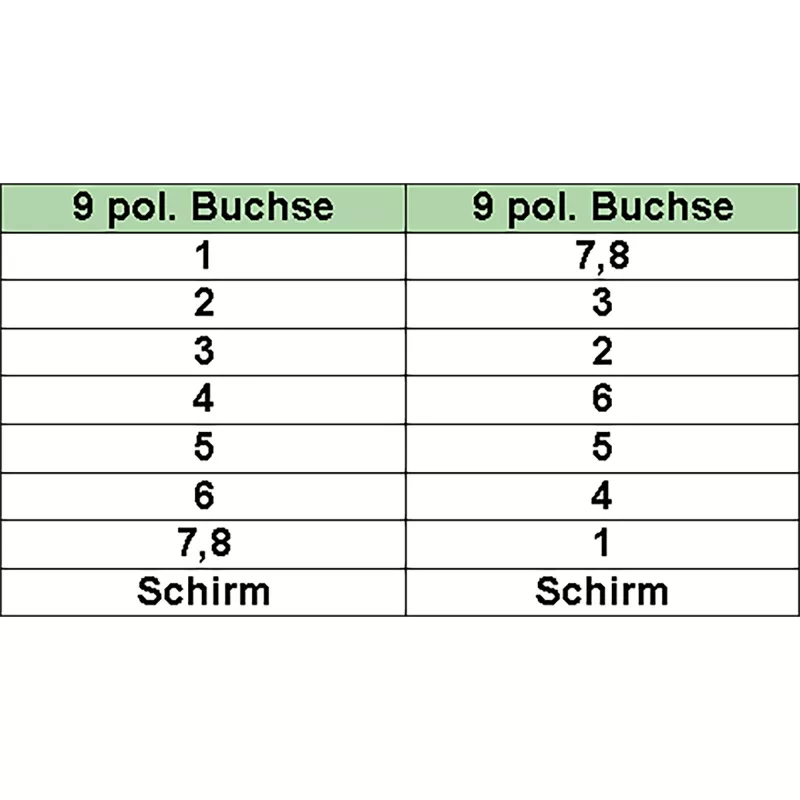

• Kaabli tüüp: nullmodem-jadakaabel (ristatud TX/RX)
• Pistiku konfiguratsioon: 9-kontaktiline emane kuni 9-kontaktiline emane
• Pikkus: 10 m
• Liidese standard: RS-232
• Konstruktsioon: varjestatud juhid, et vähendada häireid ja parandada signaali stabiilsust
• Kasutuskeskkond: mõeldud lauaarvuti, labori, tööstus- ja välihoolduse rakenduste jaoks

Kasutamine

Ühendage iga 9-kontaktiline emane pistik kahe seadme jadaporti, mida soovite ühendada. Veenduge, et mõlemad seadmed on konfigureeritud kasutama ühilduvaid RS-232 seadeid (edastuskiirus, paarsus, andmebitid, stoppbitid ja voojuhtimine) edukaks sidepidamiseks. Sisseehitatud nullmodem-ühendus teostab vajaliku saatmis-/vastuvõtuliinide ristamise, nii et välist adapterit pole vaja. Juhtige kaablit nii, et välditakse teravaid painutusi ja tugevaid elektromagnetilisi häirete allikaid, et säilitada signaali kvaliteet 10 m ulatuses.

Soovitused

Parimate tulemuste saavutamiseks kontrollige pordi seadeid ja tehke silmustest või lihtne terminalitest enne kaabli paigaldamist püsiühendusena. Kõrge häiretasemega keskkondades kasutage võimaluse korral ferriitsüdamikke või täiendavat varjestust ning vältige kaabli juhtimist kõrgepinge elektriliinide kõrval.
