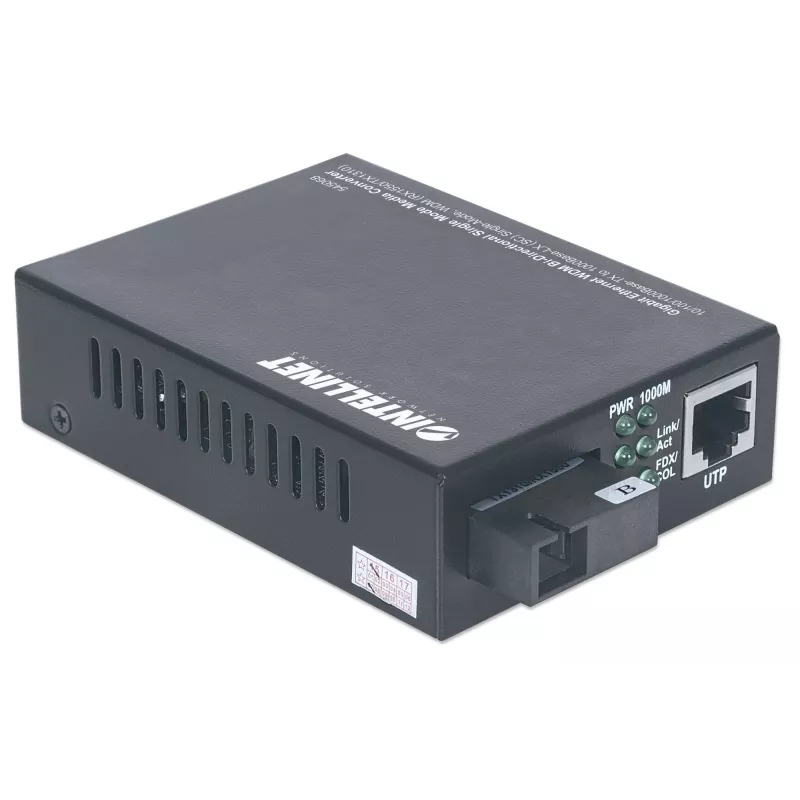

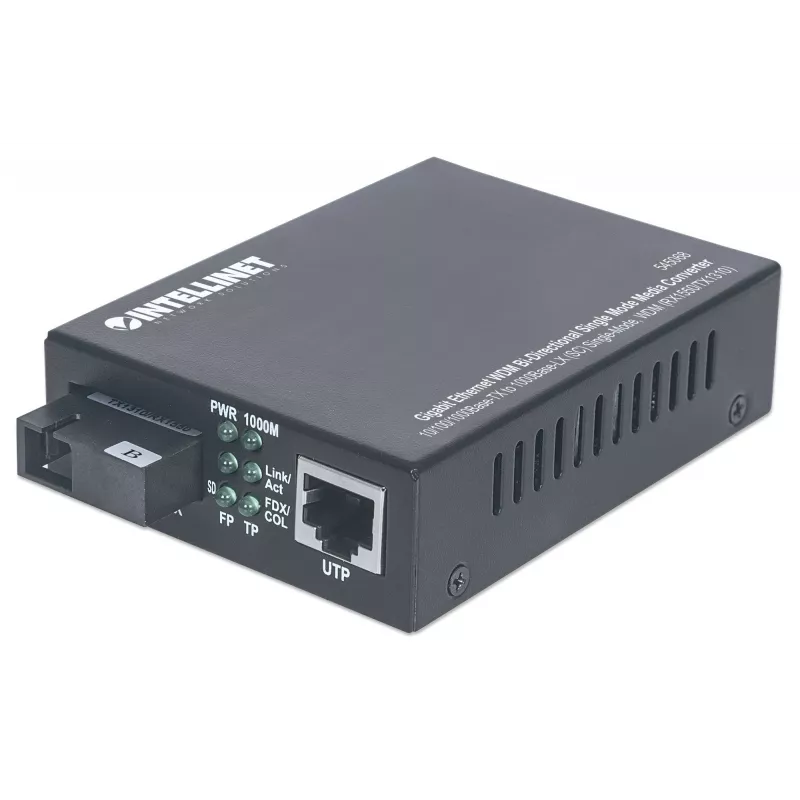

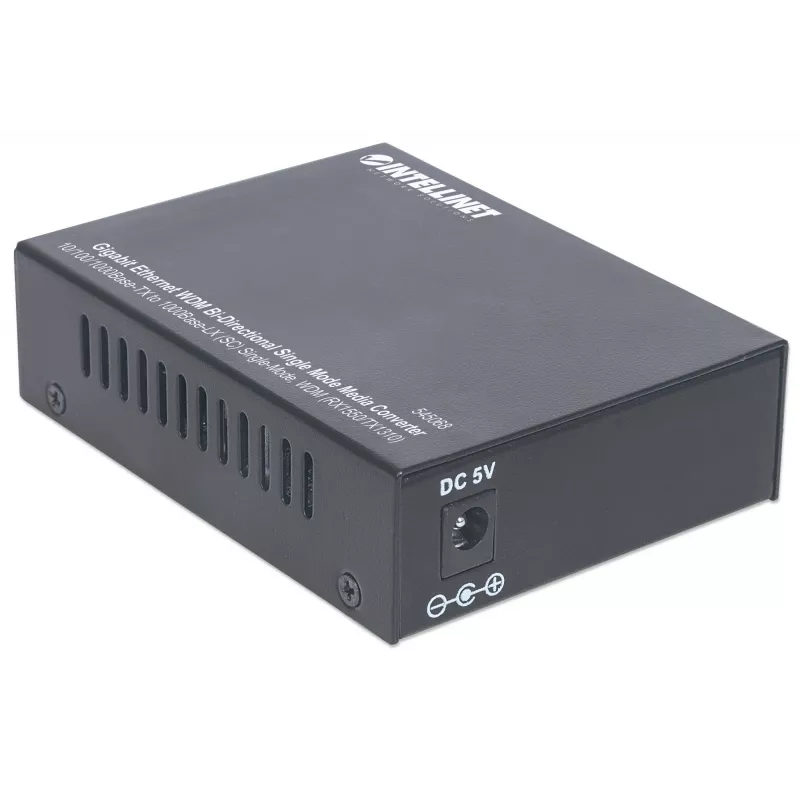

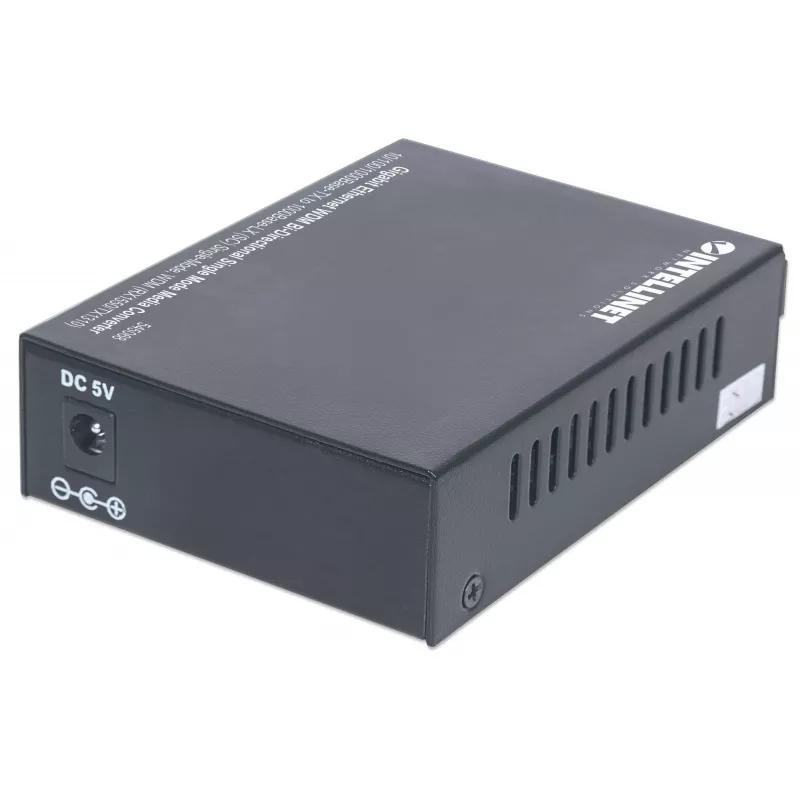

Intellinet Gigabit Ethernet WDM Media muundur, kahesuunaline 545068

Intellinet võrk Solutionsi gigabitise Etherneti WDM (kahesuunaline lainepikkusjaotusega multipleksimine) media muundur kasutab ühte ühemoodilise fiibri kiudu, et edastada saate- ja vastuvõtuliiklust eraldi lainepikkustel (1550/1310 nm). See muundab 10/100/1000Base-Tx vask-Etherneti 1000Base-Lx fiibriks, jäädes võrgu jaoks läbipaistvaks, võimaldades vase- ja fiibrisegmentidel koos toimida ilma olemasoleva võrgu käitumist muutmata. Seade on varustatud SC-fiibripistikuga, metallkorpuses ja toetab ühenduse kaugusi kuni 20 km maksimaalse andmeedastuskiirusega 1000 Mbit/s.

Eelised

See media muundur võimaldab kahesuunalise WDM-i abil kahekordistada läbilaskevõimet või luua kaks sõltumatut ühendust ühe fiibrikiiu kaudu, välistades vajaduse paigaldada teine fiiberkaabel. See pikendab võrguseadmete vahelist ulatust ja pakub hoonetevahelist ühenduvust ilma täiendavate ruuteriteta. Kompaktne metallkorpus ja madal voolutarve (5 W) muudavad selle sobivaks lauale, seinale või riiulisse paigaldamiseks, kasutades ühilduvat šassiid. Vastavus FCC Class A ja CE standarditele tagab regulatiivse ühilduvuse professionaalsetes võrgukeskkondades.

Sobib

• Etherneti ühenduste pikendamiseks kuni 20 km üle ühemoodilise fiibri
• Vaskpõhiste kommutaatorite või ruuterite ühendamiseks fiibervõrkudega
• Hoonetevahelisteks ühendusteks, kus teise fiibri paigaldamine on ebapraktiline

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Ethernet LAN pordid (RJ-45): 1 (10/100/1000Base-Tx)
• Fiiberpordid: 1 (1000Base-Lx, SC-pistik)
• Lainepikkused (kahesuunaline): 1550/1310 nm
• Maksimaalne edastuskaugus: 20000 m (20 km)
• Voolutarve: 5 W
• Toote värv: must
• Kaal: 0,18 kg

Kasutamine

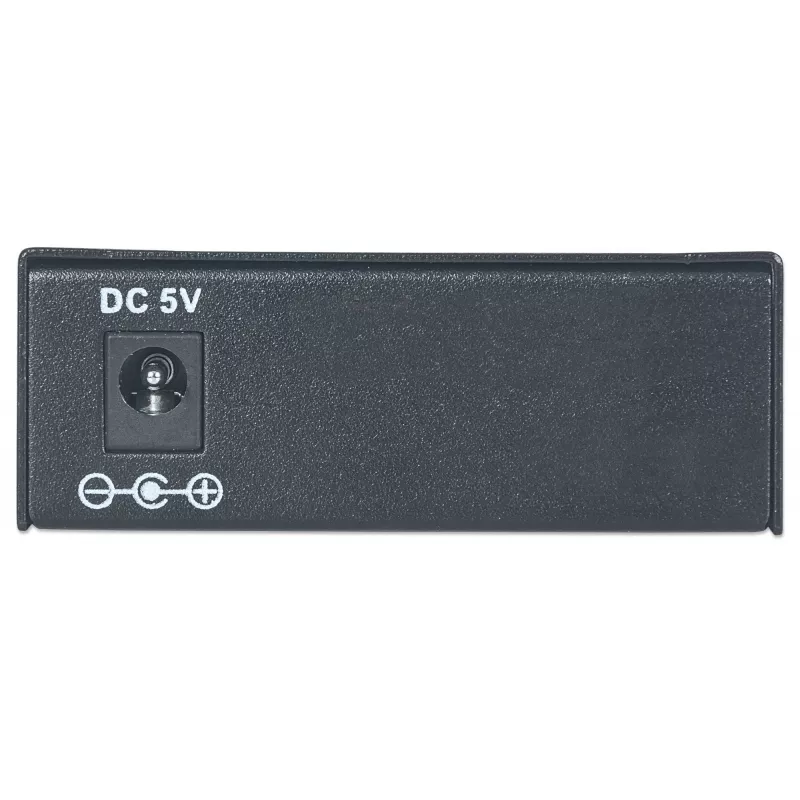

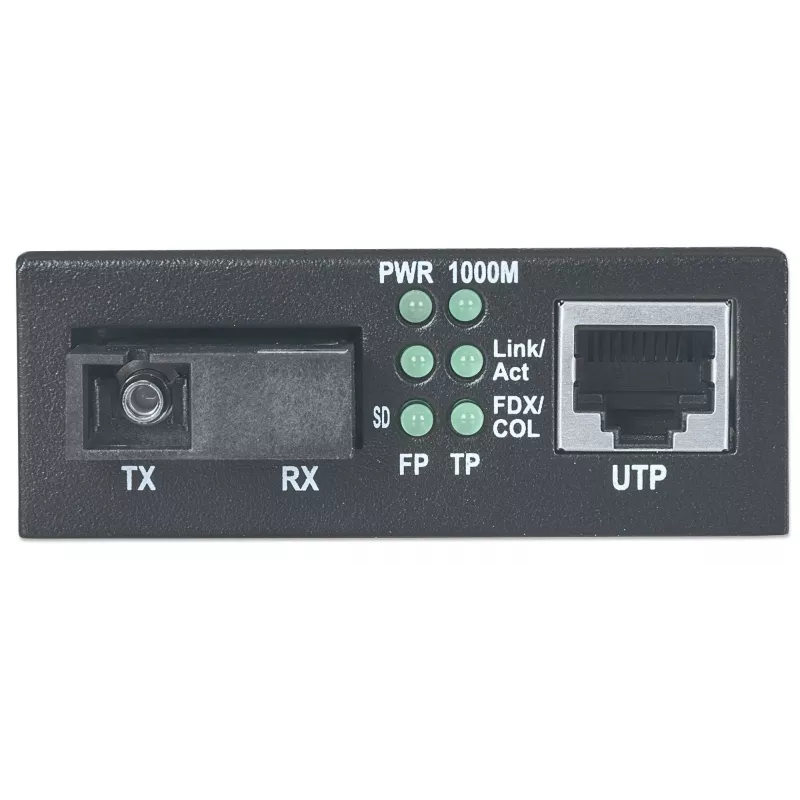

Ühendage RJ-45 port oma vask-Etherneti seadmega (kommutaator, ruuter või võrgukaart) ja sisestage SC-fiibripistik fiiberporti, kasutades sobivat ühemoodilist harukaablit. Veenduge, et fiiberühendus kasutab õigeid WDM-i lainepikkusi (1550/1310 nm) ja jälgige saate/vastuvõtu suunda, kui vastaspoolne ots seda nõuab. Ühendage muundur toiteallikasse ja kontrollige ühenduse/aktiivsuse LED-e, et kinnitada ühendust; seade töötab läbipaistvalt ega vaja täiendavat seadistamist.

Soovitused

Usaldusväärsete kaugühenduste jaoks kasutage sobiva sumbuvusastmega ühemoodilist fiibrit, hoidke pistikud puhtad ja kasutage kaugemas otsas ühilduvaid WDM-i transiivreid või sobivat kahesuunalist muundurit. Paigaldage seadmed ventileeritavatesse kohtadesse ja mitme muunduri paigaldamisel kasutage nende moodulite jaoks mõeldud 19" riiulišassiid, et tagada õige vahe ja jahutus.
