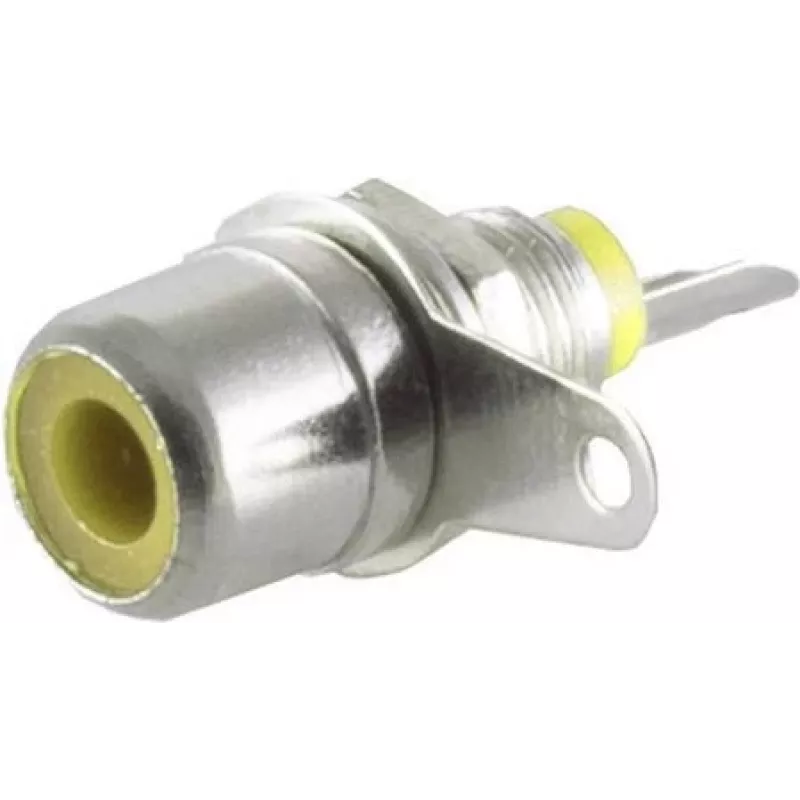

SHIVERPEAKS S/CONN maksimaalse ühenduvusega RCA paneelipaigalduspesa, kollane 52090-Y

Kui integreerite RCA-ühendusi kohandatud paneelidesse, korpustesse või seadmeriiulitesse, võib olla keeruline leida usaldusväärset joodetavat pesa, mis sobib standardsete väljalõigetega. SHIVERPEAKS S/CONN maksimaalse ühenduvusega kollane RCA paneelipaigalduspesa lahendab selle probleemi, pakkudes vastupidavat, šassiile kinnitatavat emasliitmikku standardse M8 keermega ja 8 mm paneeli väljalõikega, mis sobib ideaalselt audio- ja komposiitvideo rakendusteks, kus on vaja kindlat ja professionaalset ühendust.

Kellele see mõeldud on

See paneelipaigaldusega RCA pesa sobib suurepäraselt audio-/videotehnikutele, DIY-elektroonikahuvilistele ja seadmetootjatele, kes vajavad RCA-ühenduvuse lisamist kohandatud paneelidele, harukarpidele või riiulisse paigaldatud seadmetele. See sobib ka olemasolevate seadmete parandamiseks või täiustamiseks, kus on vaja vastupidavat, värvikoodiga liitmikku signaali tuvastamiseks.

Peamised omadused

• Emasliitmik RCA (Cinch) paneelile või šassiile paigaldamiseks
• Kollane isolaator hõlbustab värvikodeerimist mitme liitmiku korral
• Nikeldatud messingkontaktid usaldusväärseks signaaliülekandeks ja korrosioonikindluseks
• Jootmisega ühendamine kindla ja püsiva juhtmestiku jaoks
• Standardne M8 keere ja 8 mm paneeli väljalõige lihtsaks paigaldamiseks
• Vastupidav metallkere POM-isolaatoriga
• RoHS-iga kooskõlas keskkonnaohutuse tagamiseks

Tehnilised andmed

• Liitmiku tüüp: RCA (Cinch) emane
• Paigaldustüüp: Paneelile / šassiile paigaldatav
• Ühendamise stiil: Jootmine
• Kontaktmaterjal: Messing, nikeldatud
• Isolaatori materjal: POM (polüoksümettüleen)
• Kere materjal: Metall
• Paneeli väljalõike läbimõõt: 8 mm
• Keerme suurus: M8
• Maksimaalne paneeli paksus: u. 4 mm
• Pooluste arv: 2 (signaal, maandus)
• Rakendus: Audio, komposiitvideo
• RoHS-vastavus: Jah

Nõuanded

Puhta paigalduse tagamiseks veenduge, et paneeli ava oleks täpselt 8 mm, ja eemaldage enne paigaldamist servadelt jämedused. Kasutage peenikest mutrivõtit, et pingutada M8 mutterit liitmikku kahjustamata. Jootmisel rakendage kuumust kiiresti, et vältida POM-isolaatori sulamist; juhtmete eelnev tinatamine aitab. Mitme liitmikuga paneelides kasutage erinevaid värve kanalite eristamiseks – kollast kasutatakse sageli komposiitvideo või parema audiokanali jaoks.
