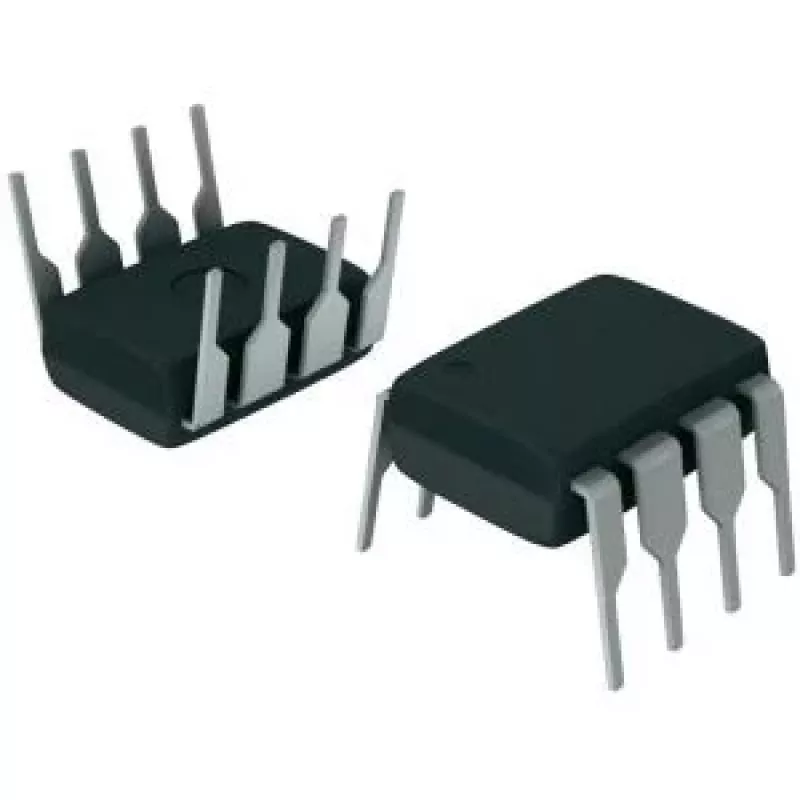

Instrumentatsiooni operatsioonivõimendi Texas Instruments INA128PA, täppis INA128PA, PDIP-8

Texas Instruments INA128PA on täppis-instrumentatsiooni operatsioonivõimendi PDIP-8 korpuses, mis on mõeldud täpseks diferentsiaalsignaali võimendamiseks ja madala triiviga jõudluseks. See pakub stabiilset võimendust, madalat nihkepinget ja madalaid sisendnihkevoole, muutes selle sobivaks andurisignaalide töötlemiseks, sillavõimendi rakendusteks ja andmehõive eesliidesteks, kus on vaja täpset mõõtmist ja signaali terviklikkust.

Eelised

INA128PA pakub täppis-diferentsiaalvõimendust madala nihke ja triiviga, võimaldades ühtlast jõudlust temperatuuri muutudes. Selle madal sisendnihkevool säilitab täpsuse kõrge impedantsiga andurite või sillakonfiguratsioonide kasutamisel. Seadme korpus ja viigujaotus lihtsustavad prototüüpimist ja lävistusmontaaži, samas kui selle sisemine disain toetab stabiilseid võimendusseadeid ja madalat müra mõõterakendustes.

Sobib

• Sillaandurite (venitusandurid, koormusandurid) võimendamine
• Meditsiiniseadmete sisendastmed, mis nõuavad madalat nihet
• Täppismõõtmise ja andmehõive eesliideseahelad
• Signaalitöötlus termopaaridele ja takistustermomeetritele sobiva eesliidesega
• Laboratoorsed prototüübid ja hariduselektroonika, kasutades PDIP-korpuseid

Peamised spetsifikatsioonid

• Võimendi tüüp: instrumentatsiooni/operatsioonivõimendi diferentsiaalsisenditega
• Korpus: 8-viiguline PDIP (lävistusmontaaž)
• Madal sisendnihkepinge ja madal nihketriiv, sobiv täppisrakendusteks
• Madal sisendnihkevool kasutamiseks kõrge impedantsiga allikatega
• Stabiilsed võimendusomadused täpseks diferentsiaalvõimenduseks
• Madal müra, optimeeritud mõõtmiseks ja andurite signaalitöötluseks

Kasutamine

Paigaldage INA128PA PDIP-8 pessa või jootke see lävistusmontaaži trükkplaadile vastavalt instrumentatsioonivõimendite standardsele viigujaotusele. Konfigureerige võimendus, kasutades väliseid takisteid võimendusviikude vahel, nagu on määratud seadme dokumentatsioonis; väikesed takistusväärtuse muutused määravad vajaliku diferentsiaalvõimenduse. Andke sobivad toitepinged ja möödaviigukondensaatorid toiteviikude lähedal, et tagada stabiilsus ja madal müra. Ühendage anduri või silla väljundid diferentsiaalsisendviikudele ja suunake võimendatud väljund mõõtesüsteemi järgmisse astmesse või ADC-sisendisse.

Soovitused

Kasutage lühikesi madala impedantsiga trasse sisendühenduste jaoks ja paigutage toitemöödaviigukondensaatorid seadme lähedale. Sobitage allikaimpedantsid, kus võimalik, ja lisage sisendifilter, kui keskkonnas on olulisi elektromagnetilisi häireid. Suurima täpsuse saavutamiseks laske võimendil termiliselt stabiliseeruda ja valige võimenduse seadistamiseks täppis-välistakistid.
