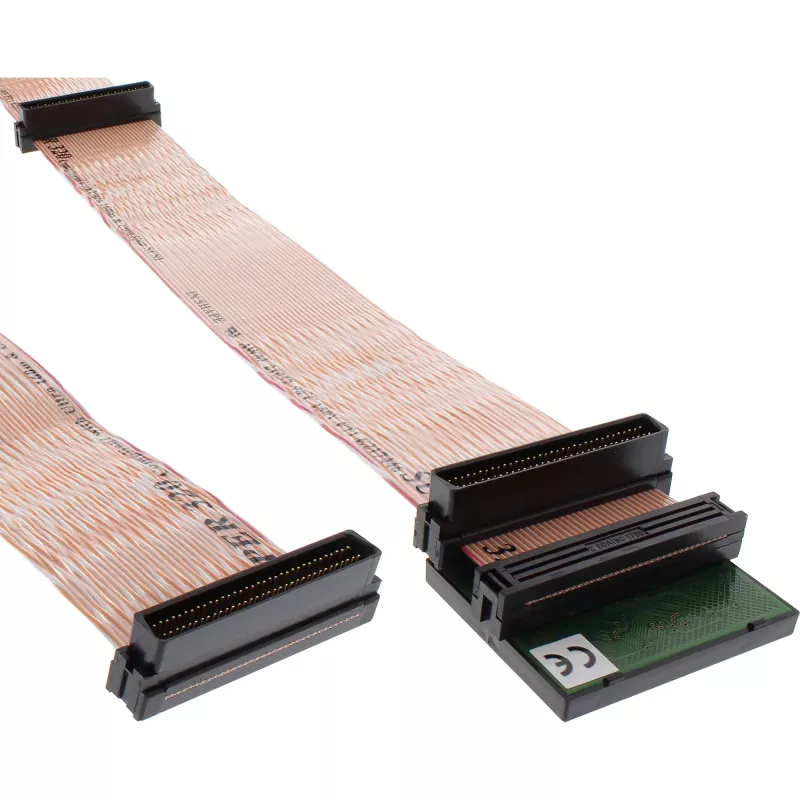

InLine SCSI U320 lintkaabel, 68 kontaktiga, 2 seadmele, terminaatoriga

Integreeritud LVD/SE lõpetus stabiilse siiniarhitektuuri jaoks:Integreeritud terminaator vähendab signaalipeegeldusi ja tagab standarditele vastava lõpetuse olemasolevates Ultra320 SCSI struktuurides.
Usaldusväärne Ultra320 andmeedastus:Toetab edastuskiirusi kuni 320 Mb/s ja võimaldab stabiilset sidet kontrolleri ja välisseadmete vahel.
Optimeeritud sisemiseks süsteemiintegratsiooniks:68-kontaktiline keerdpaar-lintkaabel sobib struktureeritud kaabelduseks arvutikorpustes ja tööstuslike süsteemide sees.
Lapsplaadi ühendus kuni kahele seadmele:Kolm IDC 68-kontaktilist pistikut võimaldavad ühe kontrolleriga ühendada kuni kaks SCSI U320 välisseadet.
Ühildub LVD ja SE keskkondadega:Toetab LVD/SE spetsifikatsioone ja sobib olemasolevatesse Ultra320 SCSI infrastruktuuridesse.

InLine® SCSI U320 lintkaabel on loodud sisemiseks kasutamiseks Ultra320 SCSI süsteemides. See võimaldab kuni kahe välisseadme struktureeritud ühendamist SCSI U320 kontrolleriga arvutikorpuses või tööstuslikus süsteemis.
68-kontaktiline keerdpaar-lintkaabli disain toetab andmeedastust kuni 320 Mb/s ja tagab stabiilse signaalikvaliteedi paralleelsetes SCSI arhitektuurides. Integreeritud LVD/SE lõpptakisti lihtsustab siini õiget lõpetamist ja vähendab võimalikke signaalipeegeldusi.
Kolm IDC 68-kontaktilist pistikut võimaldavad paindlikku seadmete aheldamist. Kaabel sobib hooldustöödeks, süsteemilaiendusteks ja olemasolevate Ultra320 SCSI tehnoloogiaga infrastruktuuride kindlustamiseks.

Liides: Ultra320 SCSI
Disain: sisemine lintkaabel
Kontaktide arv: 68-kontaktiline
Pistik: 3x IDC 68-kontaktiline pistikupesa
Lõpetus: integreeritud LVD/SE lõpptakisti
Maksimaalne andmeedastuskiirus: 320 Mb/s
Kaabli pikkus: 0.75 m
Kaabli tüüp: keerdpaar-lint

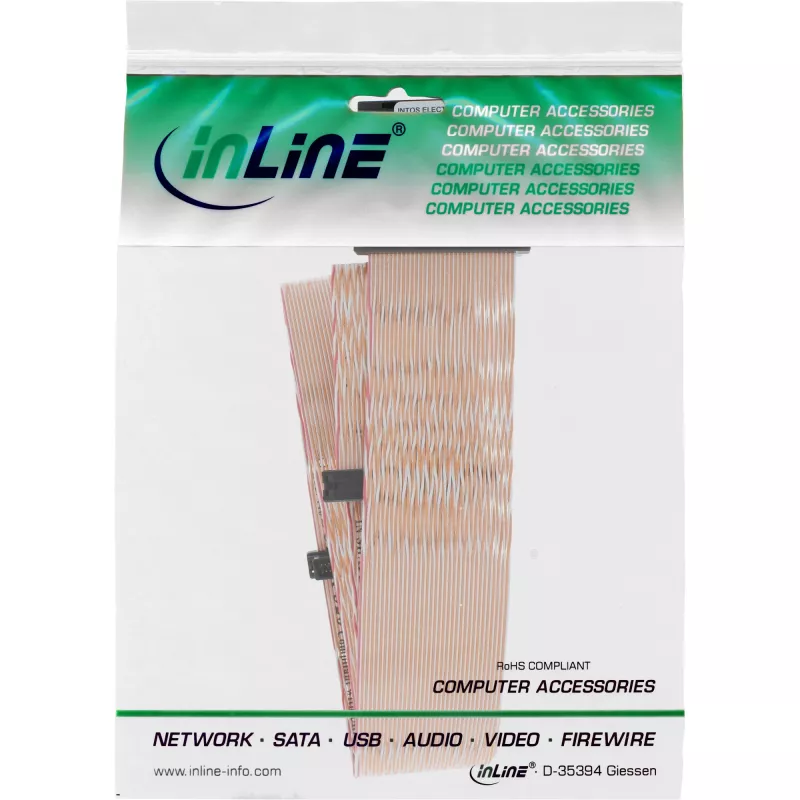

InLine SCSI U320 lintkaabel, 68 kontaktiga, 2 seadmele, terminaatoriga. Toote värv: Mitmevärviline, Kaabli pikkus: 0.75 m. Pakendi laius: 120 mm, Pakendi sügavus: 230 mm, Pakendi kõrgus: 33 mm. Laius: 52 mm, Sügavus: 780 mm, Kõrgus: 20 mm

Kasutamine

Lülitage arvuti välja ja avage korpus. Juhtige InLine 68-kontaktiline lintkaabel SCSI U320 kontrollerist esimese seadmeni, seejärel ühendage teine seade kaabli teise pistikusse. Veenduge, et integreeritud terminaator on paigaldatud ahela lõppu, kui teie konfiguratsioon seda nõuab. Kinnitage kaabel ventilaatoritest ja liikuvatest osadest eemale enne korpuse sulgemist ja süsteemi sisselülitamist.

Soovitused

Usaldusväärseks tööks kasutage seda kaablit süsteemides, mis on mõeldud U320 SCSI standardite jaoks, vältige lintkaabli liigset painutamist või keeramist ning kontrollige seadmete ID-sid ja lõpetuse seadeid vastavalt kontrolleri ja seadme dokumentatsioonile.
