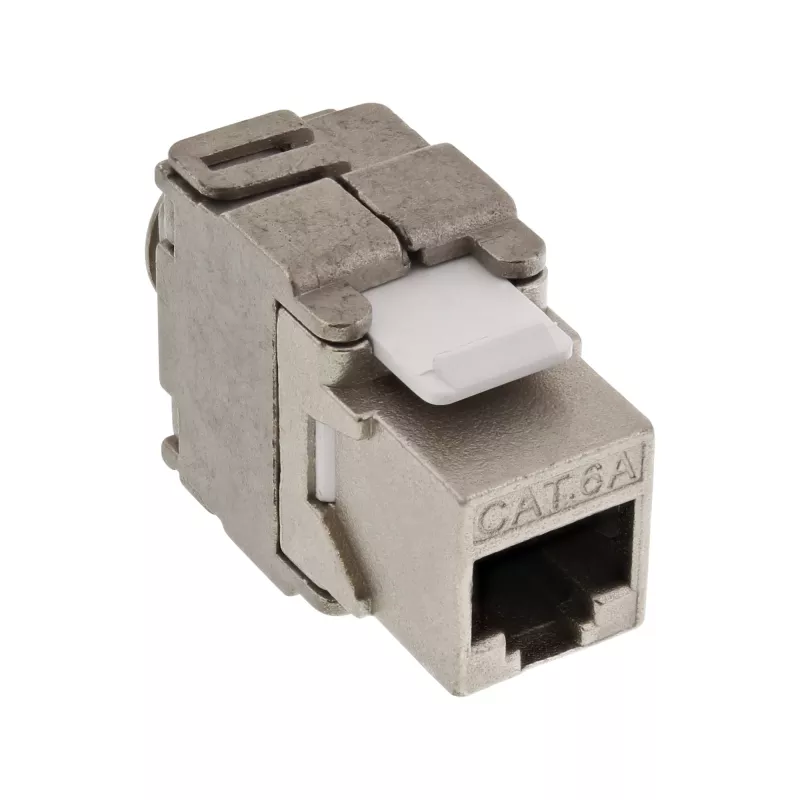

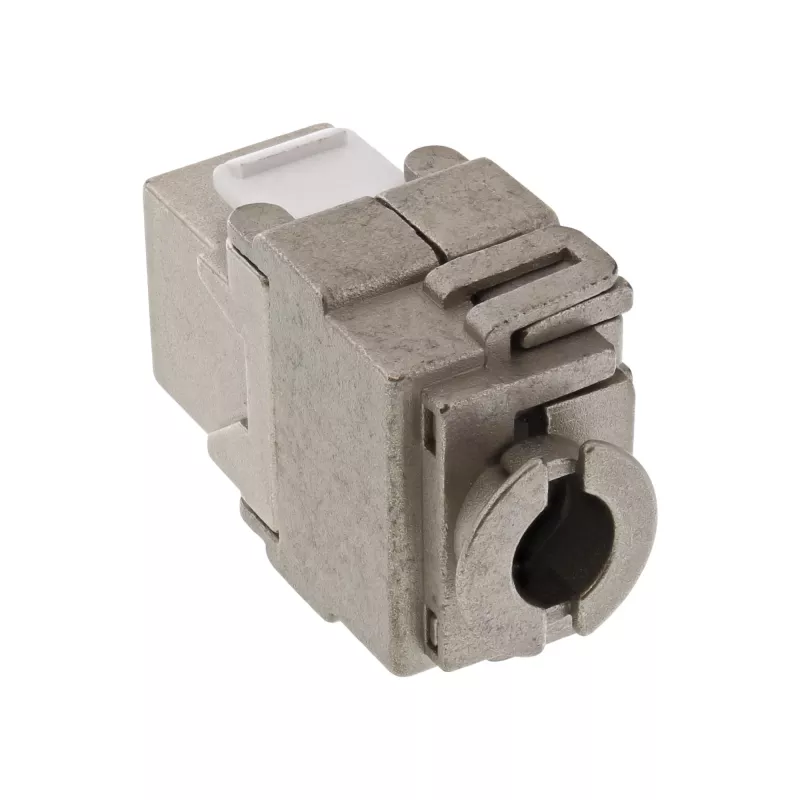

InLine RJ45 Keystone Jack Snap-In moodul Cat.6a 76201A

InLine RJ45 Keystone Jack Snap-In moodul Cat.6a (mudel 76201A) on ühe pordiga keystone-sisend, mis on mõeldud usaldusväärsete Ethernet-ühenduste jaoks. See kasutab standardseid RJ45-liideseid ja vastab Cat6a-kaabelduse nõuetele, et toetada kiiret andmeedastust. Moodul on halli viimistlusega ja mõeldud paigaldamiseks ühilduvatesse keystone-seinaplaatidesse, jaotuspaneelidesse või pealispinnalistesse karpidesse; tarnitakse eraldi.

Eelised

See klõpsatav Cat6a-keystone-pistikupesa pakub kompaktset, standardset liidest vasest Ethernet-kaabeldusele, tagades ühilduvuse RJ45-otsakuga kaablitega ja toetades Cat6a-ga seotud jõudlustasemeid. Klõpsatav disain lihtsustab paigaldamist ja vahetamist keystone-seinaplaatidesse ja -paneelidesse. Toote individuaalne pakend võimaldab paindlikku kasutust nii ühepunkti- kui ka hajusvõrgupaigaldistel.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

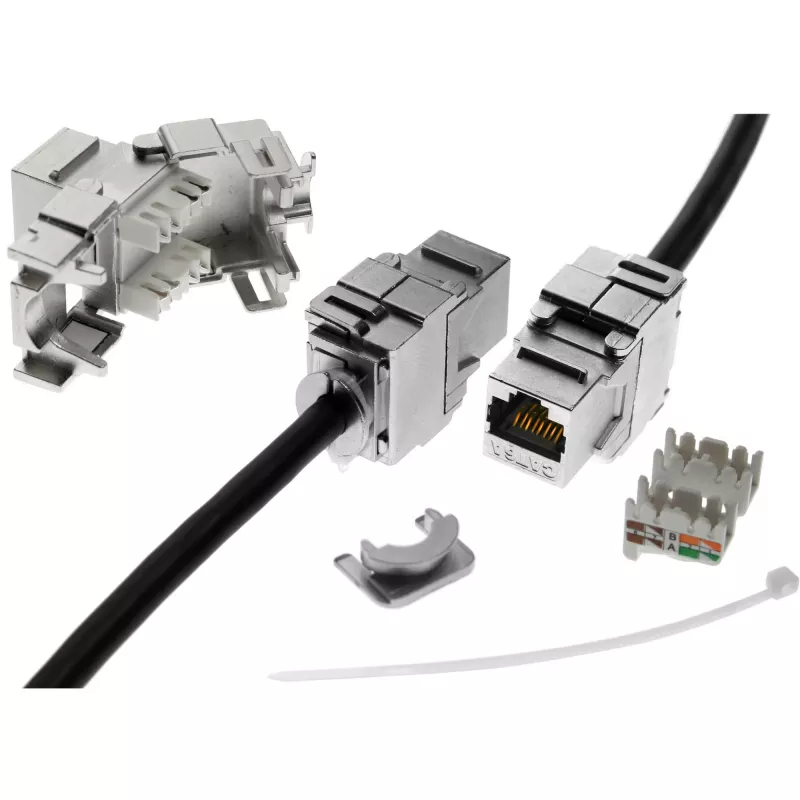

Termineerige Etherneti-kaabel keystone-pistikupessa vastavalt valitud ühendusskeemile (TIA/EIA 568A või 568B), järgides moodulil olevaid värvikoodimärgistusi. Sisestage ühendatud keystone-üksus ühilduvasse keystone-avasse, kuni see klõpsatab paigale. Paigaldage seinaplaat, jaotuspaneel või pealispinnaline karp vastavalt vajadusele ning testige linki võrgutesteriga, et kontrollida ühenduvust ja jõudlust.

Soovitused

Kasutage Cat6a jõudlusnõuetega kooskõlas olevat sobivat kaablitüüpi ja varjestust, säilitage paigaldamise ajal õiget kaabli painderaadiust ning tehke pärast paigaldamist testimist, et kinnitada lingi kiirust ja paaride terviklikkust.
