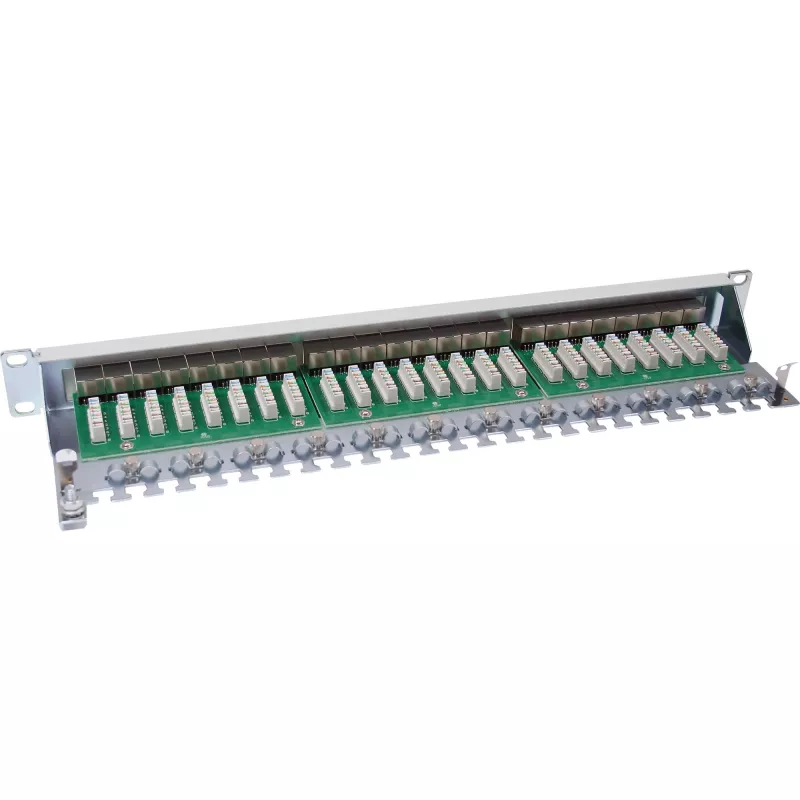

InLine patch-paneel Cat.6 24 porti 19 inch 1HE helehall RAL7035

InLine patch-paneel Cat.6 24 porti 19" 1HE helehall RAL7035 on 1U täielikult varjestatud raami paneel 24 RJ-45 pordiga, mis toetab Cat.6 kaabeldust. See kasutab LSA isolatsiooni läbistuskontakte, et lõpetada kuni 24 paigalduskaablit, ja sellel on järjestikku nummerdatud RJ45 pordid hõlpsaks tuvastamiseks. Paneeli poolkõrgusega disain võimaldab kahel seadmel pakkuda 48 porti ühe raamiühiku sees ning metallkorpus avaneb ja sulgub lihtsalt tagaküljel olevate rihveldatud kruvide abil.

Eelised

Täielikult varjestatud konstruktsioon vähendab elektromagnetilisi häireid, et parandada signaali terviklikkust. LSA isolatsiooni läbistuskontaktid võimaldavad turvalist ja tööriistaga abistatavat kaabli lõpetamist. Järjestikune pordi numeratsioon lihtsustab dokumentatsiooni ja kaablihaldust. Poolkõrguse formaat võimaldab suurt porditihedust piiratud raamiruumis ning helehall RAL7035 viimistlus annab neutraalse välimuse, mis sobib enamiku seadmekeskkondadega.

Sobib

• Struktureeritud võrgukaabeldus serveriruumides ja sidekappides
• Cat.6 horisontaal- ja patch-ühendused kontorivõrkudele
• Keskkonnad, mis nõuavad suurt porditihedust piiratud raamiruumis

Peamised tehnilised andmed

• Bränd: InLine
• Mudel / MPN: 76224
• EAN: 4043718022304
• Pordid: 24 RJ-45
• Kategooria: Cat.6
• Vormitegur: 19" 1U (poolkõrguse disain; kaks seadet võivad pakkuda 48 porti ühes U-s)
• Varjestus: Täielikult varjestatud
• Ühenduse tüüp: LSA isolatsiooni läbistus
• Värvus: Helehall RAL7035

Kasutamine

Paigaldage patch-paneel standardsesse 19" raami, kasutades eesmisi paigaldusavasid. Lõpetage paigalduskaablid LSA isolatsiooni läbistuskontaktidesse vastavalt standardsetele Cat.6 ühendusskeemidele, jälgides õiget paaride järjekorda ja paari keerdumise piiranguid. Sulgege korpus ja kinnitage see tagumiste rihveldatud kruvidega. Ühendage patch-juhtmed eesmistesse RJ45 portidesse, kasutades järjestikku nummerdatud porte, et vastavusse seada dokumentatsiooni ja aktiivsete seadmete portidega.

Soovitused

Järgige standardseid Cat.6 paigaldustavasid: hoidke kaabli pikkused määratud piirides, säilitage paari keerdumine nii lähedal lõpetuskohale kui võimalik ja kasutage asjakohaseid varjestuse pidevuse meetmeid, kui integreerite varjestatud kaabelduse ja raamidega.
