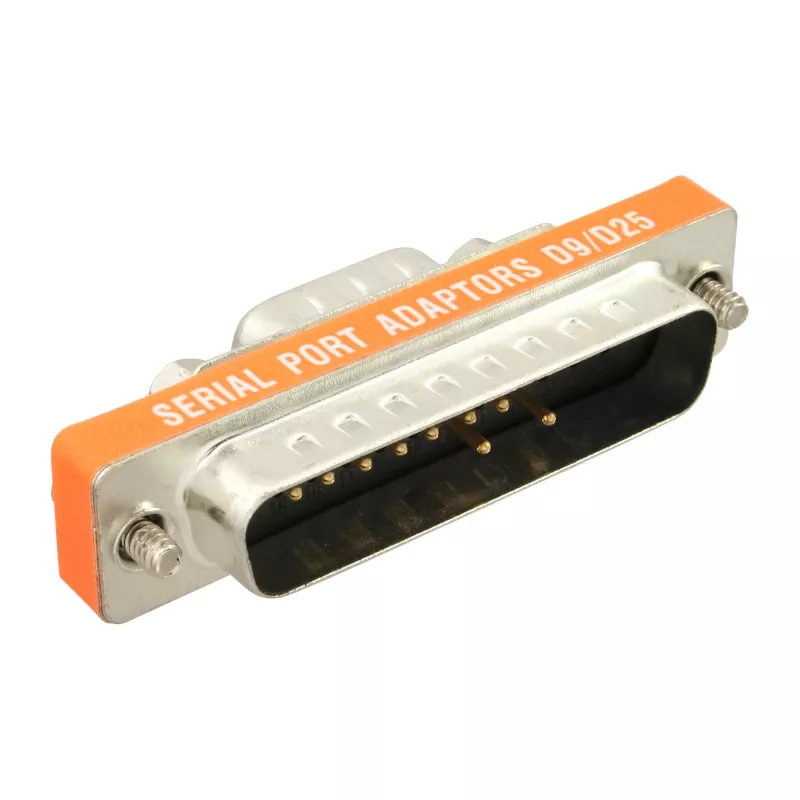

InLine AT adapter 9 Pin Sub-D isane / 25 Pin Sub-D isane lühike, InLine, 31219L

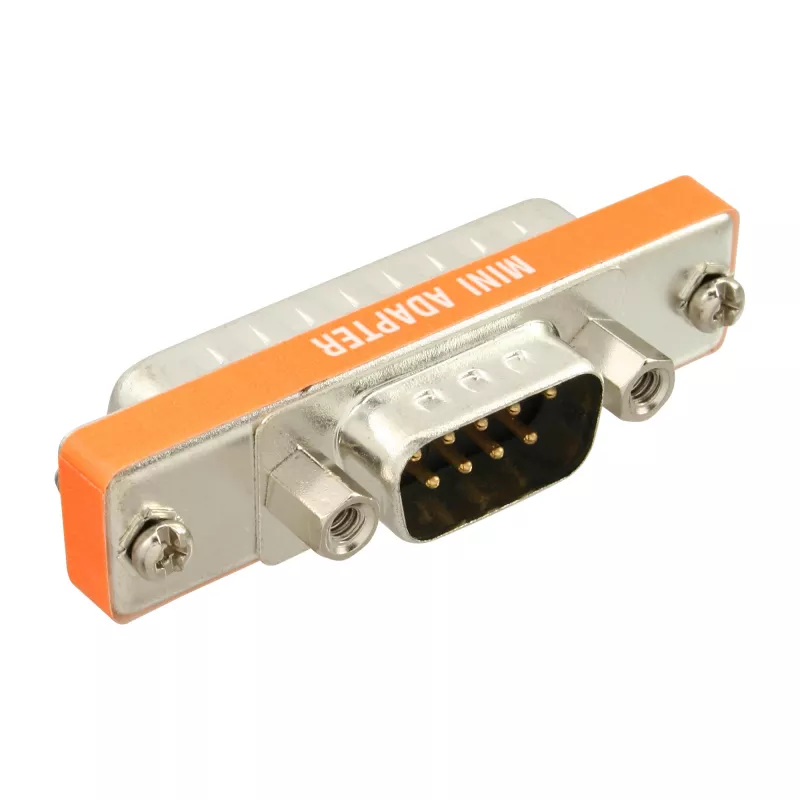

Lühike 25-kontaktiline Sub-D isane 9-kontaktilise Sub-D isasele adapter kindla kontaktiühendusega (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; maandused ühendatud GND→GND. Kompaktne InLine AT adapter (mudel 31219L) pakub ruumisäästlikku lahendust seadmete ühendamiseks 9- ja 25-kontaktiliste D-sub liidestega. Sellel on hõbedane viimistlus ja vastupidav ehitus, mis sobib paljudesse keskkondadesse.

Eelised

Adapteril on lühike vormitegur, mis vähendab kaablisegadust ja lihtsustab erinevate Sub-D kontaktiväljunditega seadmete vahelisi ühendusi. Kindel kontaktiühendus on selgelt määratletud, et tagada etteaimatav signaaliedastus. Vastupidav konstruktsioon ning standardne 9- ja 25-kontaktiline Sub-D isane konfiguratsioon muudavad adapteri ühilduvaks paljude pärand- ja tööstusseadmetega.

Sobib

• 9-kontaktilise D-sub jadapordi ühendamiseks 25-kontaktilise D-sub pistikuga, kui nõutav on kindel kontaktiühendus
• Pärandarvutite ja tööstusseadmete jaoks, millel on isased Sub-D liidesed
• Kompaktsete paigaldiste jaoks, kus eelistatakse lühikest adapterit

Peamised spetsifikatsioonid

• Pistik A: 9-kontaktiline Sub-D isane
• Pistik B: 25-kontaktiline Sub-D isane (lühike tüüp)
• Kontaktiühendus (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; GND→GND
• Toote värvus: Hõbedane
• Tootja: InLine, MPN 31219L, EAN 4043718074372

Kuidas kasutada

Joondage 9-kontaktiline isane pistik vastava 9-kontaktilise emase pordiga ja 25-kontaktiline isane pistik vastava 25-kontaktilise emase pordiga, tagades D-sub kestade õige orientatsiooni. Lükake pistikud otse sisse, kuni need on täielikult kinnitunud; vajadusel kinnitage ühendusportide kruvid. Pärast ühendamist kontrollige funktsionaalsust ja tutvuge seadme dokumentatsiooniga, veendumaks, et signaalid vastavad adapteri kontaktiühendusele.

Soovitused

Kasutage seda adapterit ainult siis, kui konkreetne 9→25 kontaktiühendus vastab nõutavale signaalimarsruudile. Vältige adapteri kasutamist märgades või liigselt tolmustes keskkondades ilma vastava kaitseta; pingutage pistikute kruvid, et säilitada usaldusväärne kontakt, ja kontrollige perioodiliselt kulumist või kõveraid kontakte.
