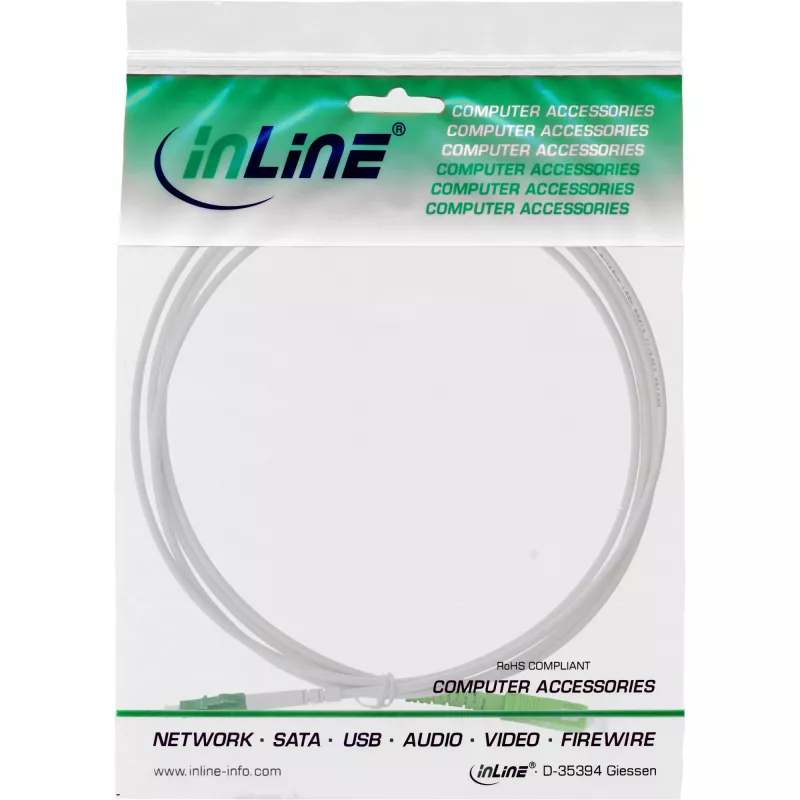

InLine fiiberoptiline simplekskaabel, FTTH, LC/APC8° kuni SC/APC8° 88401

InLine LC/APC (8°) kuni SC/APC (8°) simpleksne fiiberoptiline patch-kaabel, 9/125 µm OS2, 1 m on ühemoodiline hüppaja, mis on mõeldud madala kaoga, nurga all poleeritud APC-ühendusteks sise- ja seadmetevahelistes ühendustes. Kaabel kasutab 9/125 µm OS2 fiibrit ja tehases termineeritud LC(APC) isane kuni SC(APC) isane pistikuid 8° nurgapoleeriga, et maksimeerida tagastuskadu ja minimeerida peegeldusi. 3,0 mm soomustatud välisläbimõõdu ja halogeenivaba valge mantliga kaabel on ette nähtud FTTH, telekommunikatsiooni ja andmekeskuse patchimiseks, kus on vaja töökindlaid kompaktseid fiiberlinke.

Eelised

Soomustatud konstruktsioon painduva metallist spiraaltoruga suurendab mehaanilist kaitset võrreldes õhukeste teenusepakkuja kaablitega, vähendades purunemise ohtu käsitsemise või marsruutimise ajal. APC 8° nurgapoleeritud pistikud tagavad kõrge tagasivoolukao ning mõõdetud sisestuskao väärtused on tavaliselt alla 0,20 dB garanteeritud IL < 0,30 dB ja RL > 60 dB. Halogeenivaba välismantel ja temperatuurivahemik -40 °C kuni +85 °C muudavad kaabli sobivaks mitmesugustesse sisetingimustesse, samas kui neutraalne valge mantel võimaldab pealetükkimatut paigaldust eluruumidesse.

Sobib kasutamiseks

• Fiiber koduni (FTTH) kliendipoolne juhtmestik
• Seadmetevahelised ühendused andmekeskustes ja telekommunikatsiooniraamides
• Ühemoodilised punktist punkti ühendused, mis nõuavad madalat tagasivoolukadu
• Sisepaigaldised, kus eelistatakse diskreetset valget kaablit

Peamised spetsifikatsioonid

• Fiibri tüüp: ühemoodiline OS2, 9/125 µm
• Pistikud: LC(APC) isane (8°) kuni SC(APC) isane (8°)
• Kaabli läbimõõt: u. 3,0 mm (soomustatud)
• Välimine mantel: halogeenivaba, valge
• Sisestuskadu (tavapärane): <0,20 dB
• Garanteeritud sisestuskadu: <0,30 dB
• Tagasivoolukadu: >60 dB
• Töötemperatuur: -40 °C kuni +85 °C
• Pikkus: 1 m

Kasutusjuhend

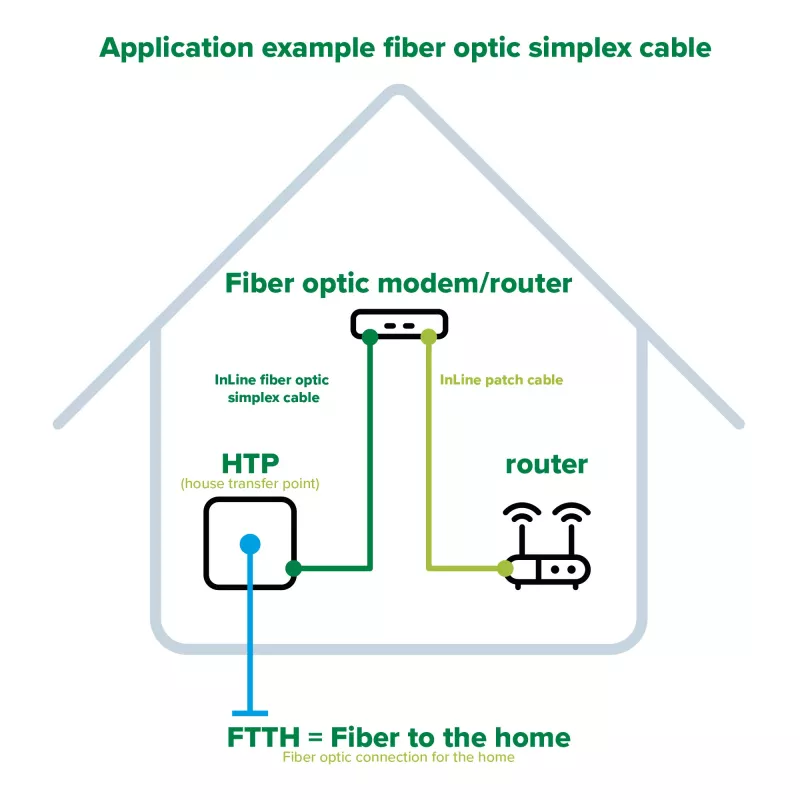

Kasutage seda InLine LC/APC kuni SC/APC simplekskaablit fiibermodemi, ONT või aktiivseadme ühendamiseks patch-paneelide või transiiveritega, millel on sobivad APC-pistikud. Veenduge, et mõlemad otsad on enne ühendamist puhtad: kontrollige ja vajadusel puhastage ferruulid fiibripuhastusvahendi või ebemevaba lapi ja isopropüülalkoholiga. Sisestage LC-pistik LC-porti ja SC-pistik SC-porti, kuni on tunda kindlat klikki või mehaanilist peatust. Vältige järske painutusi; järgige tootja minimaalset painderaadiust ja ärge ületage tõmbepinge piirväärtust kaabli marsruutimisel.

Soovitused

Hoidke ja käsitsege kaablit puhtas keskkonnas, kaitske pistikute otsapindu tolmukorkidega, kui neid ei kasutata, ning kasutage lisatud katseprotokolli väärtusi lingi kvalifitseerimiseks. Püsivate paigaldiste korral eluruumides marsruutige kaabel mööda põrandaliistu või mööbli taha, et minimeerida mehaanilist pinget ja nähtavust.
