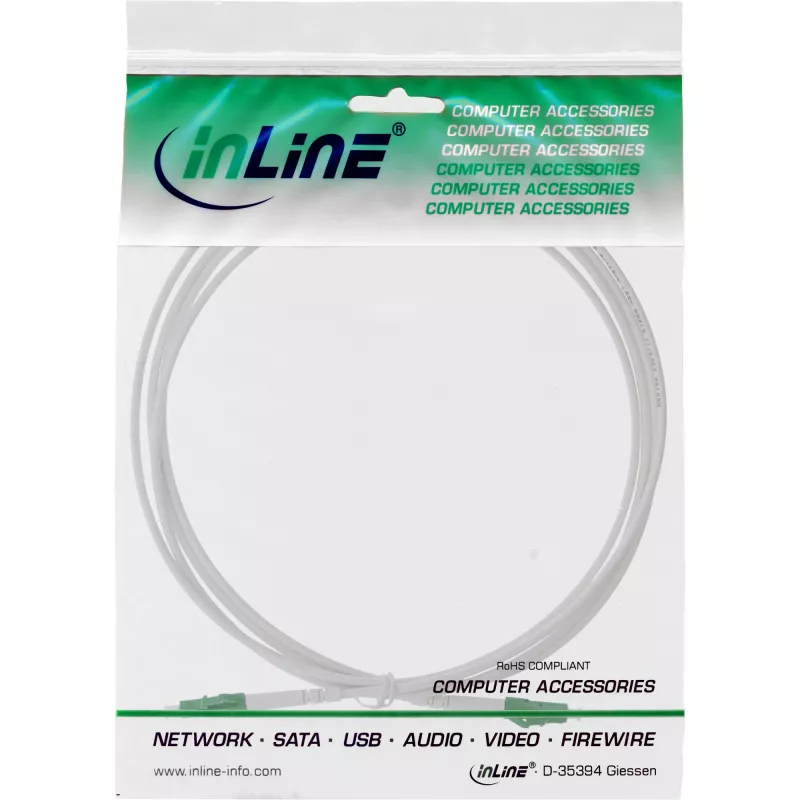

InLine fiiberoptiline simplekskaabel, FTTH, LC/APC8° kuni LC/APC8° 9/125µm OS2 15m

InLine fiiberoptiline simplekskaabel LC/APC kuni LC/APC OS2 9/125µm, 15 m on ühemoodiline patch-kaabel, mõlemas otsas APC 8° poleeritud LC-pistikud. Mõeldud FTTH ja võrgu magistraalühenduste jaoks, pakub see kaabel ühekiulist, väikese kaoga ühendust pika vahemaa edastuseks. Kaabel kasutab OS2 9/125µm kiudu ja 3,0 mm (±0,2 mm) soomustatud mantlit, millel on roostevabast terasest spiraaltoru tugevdatud mehaanilise kaitse jaoks. Neutraalne valge ümbris sobib nähtavale siseruumide paigaldusele.

Eelised

Soomustatud konstruktsioon painduva metalltoru südamikuga suurendab vastupidavust muljumisele ja painutamisele võrreldes õhukeste teenusepakkuja tarnitavate juhtmetega. APC poleeritud LC-pistikud tagavad kõrge tagasipeegelduse sumbuvuse ja stabiilse optilise jõudluse, tüüpiline sisestuskadu alla 0,20 dB ja garanteeritud sisestuskadu alla 0,30 dB. Halogeenivaba välimine ümbris ning lai töö- ja hoiustemperatuuri vahemik (-40 kuni +85 °C) muudavad kaabli sobivaks elu- ja tehnilistesse keskkondadesse. Kaabliga on kaasas katseprotokoll optiliste parameetrite kontrollimiseks.

Sobib

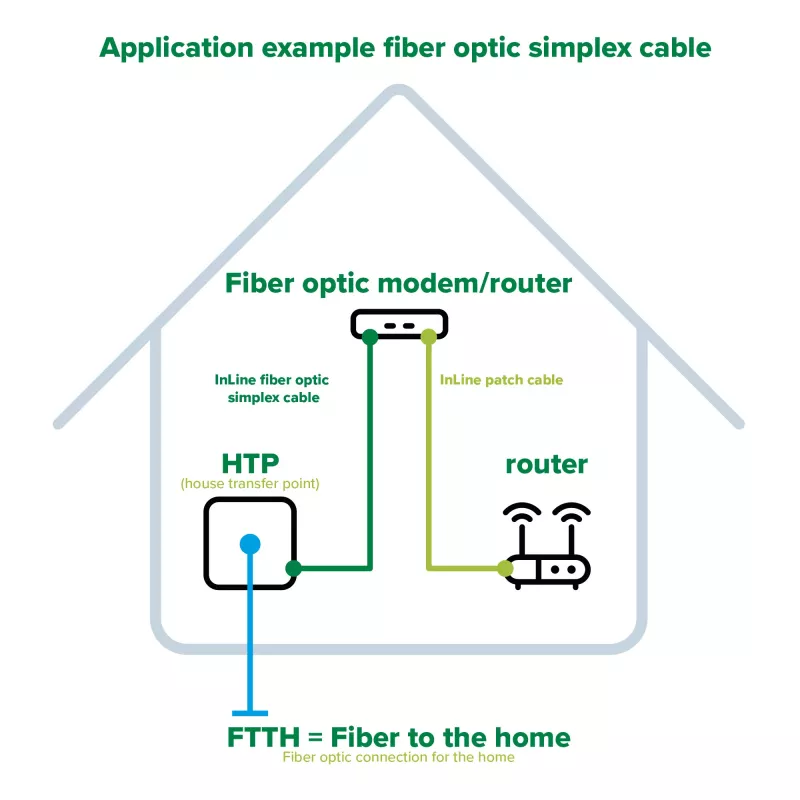

• FTTH paigaldised, mis ühendavad maja ülekandepunkti optilise modemiga
• Võrgu magistraalühendused ja ühekiulised punkt-punkti ühendused
• Nähtavad siseruumide paigaldised, kus eelistatakse neutraalset valget kaablit
• Keskkonnad, mis nõuavad APC terminale ja madalat peegeldust (telekomi ja ISP seadmed)

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline OS2, 9/125 µm
• Pistiku tüüp: LC/APC kuni LC/APC, 8° APC poleering
• Kaabli läbimõõt (soomustatud): 3,0 mm ±0,2 mm
• Sisestuskadu (tüüpiline): <0,20 dB
• Sisestuskadu (max): <0,30 dB
• Tagasipeegelduse sumbuvus: >60 dB
• Ümbris: halogeenivaba, valge
• Mehaaniline tugevdus: roostevabast terasest spiraaltoru (soomustatud)
• Standardite vastavus: IEC 61034-2, IEC 60332-3-1, IEC 60754-2, IEC 61754-20
• Töötemperatuur: -40 °C kuni +85 °C
• Hoiustemperatuur: -40 °C kuni +85 °C
• Kaabli pikkus: 15 m

Kuidas kasutada

Ühendage üks LC/APC pistik oma optilise võrguterminali või modemi kiudporti ja teine LC/APC pistik seinaväljundisse või kiu jaotuspunkti. Veenduge, et pistikud on enne ühendamist puhtad ja tolmuvabad; vajadusel kasutage fiiberkontrolli pliiatsit või ebemevabasid salvrätikuid ja heakskiidetud puhastusvedelikku. Juhtige kaablit ilma järskude paineteta ja vältige kitsaid klambreid või pigistuspunkte; järgige 9/125 µm ühemoodilise kiu minimaalse painderaadiuse soovitusi. Kui juhtimine toimub läbi kanali või trassi, kontrollige, et soomustatud kaabel mahub valitud teekonda ja kinnitage see vahede järel, et vältida pinget pistikutele.

Kasutussoovitused

Hoidke ja käsitsege kaablit alati puhtas keskkonnas, katske pistikute otsapindu tolmukorkidega, kui need pole ühendatud, ja vältige korduvaid ühendamistsükleid, mis ületavad pistikute määratud elutsüklit. Paigaldistele, mis nõuavad välistingimustes kokkupuudet või otsest maasse paigaldamist, valige selleks otstarbeks ette nähtud kaabel; see soomustatud 3 mm sisekaabel on mõeldud peamiselt FTTH ja sisemiste magistraalühenduste jaoks.
