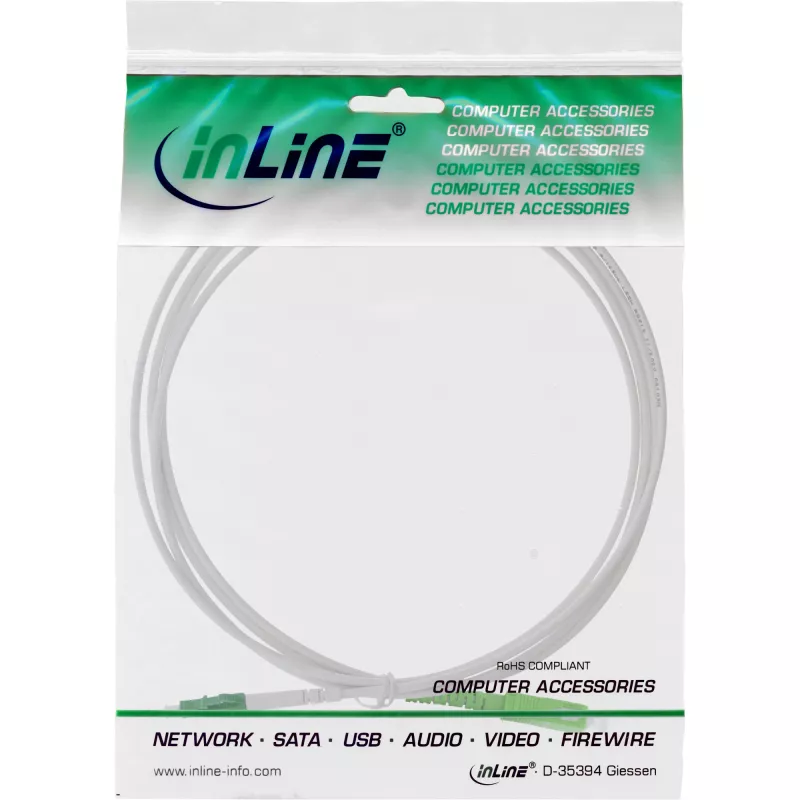

InLine Fiber Optiline Simplekskaabel, FTTH, LC/APC8° kuni SC/APC8° 9/125µm OS2 25m

InLine ühekiuline simplekskaabel, pikkusega 25 m, mõeldud ühemoodilistele (9/125 µm OS2) paigaldustele. Kaabel on ühelt otsalt varustatud LC/APC (8°) ja teiselt otsalt SC/APC (8°) pistikuga, mis tagab nurga all oleva füüsilise kontakti, vähendades tagasipeegeldust. Komplekt on ette nähtud väikese kaoga ühemoodiliseks edastuseks FTTH ja muudes optilistes võrkudes, sobides patšimiseks, splaissimiseks ja optiliste seadmete ühendamiseks siseruumides või välispaigaldistes.

Eelised

Kaabel kasutab soomustatud 3,0 mm väliskesta ja roostevabast terasest spiraaltoru mehaaniliseks tugevdamiseks, pakkudes paremat vastupidavust võrreldes paljude õhukeste FTTH langetuskablitega. Valge neutraalne kest võimaldab märkamatut paigaldust eluruumides. APC-lihviga pistikud (8°) minimeerivad tagasipeegeldust, samas kui tüüpilised sisestuskaod on väikesed, tagades usaldusväärse signaaliedastuse. Kaabel on halogeenivaba ja töötab laias temperatuurivahemikus, sobides siseruumide paigaldusteks ja kaitstud välispaigaldusteks.

Sobib kasutamiseks

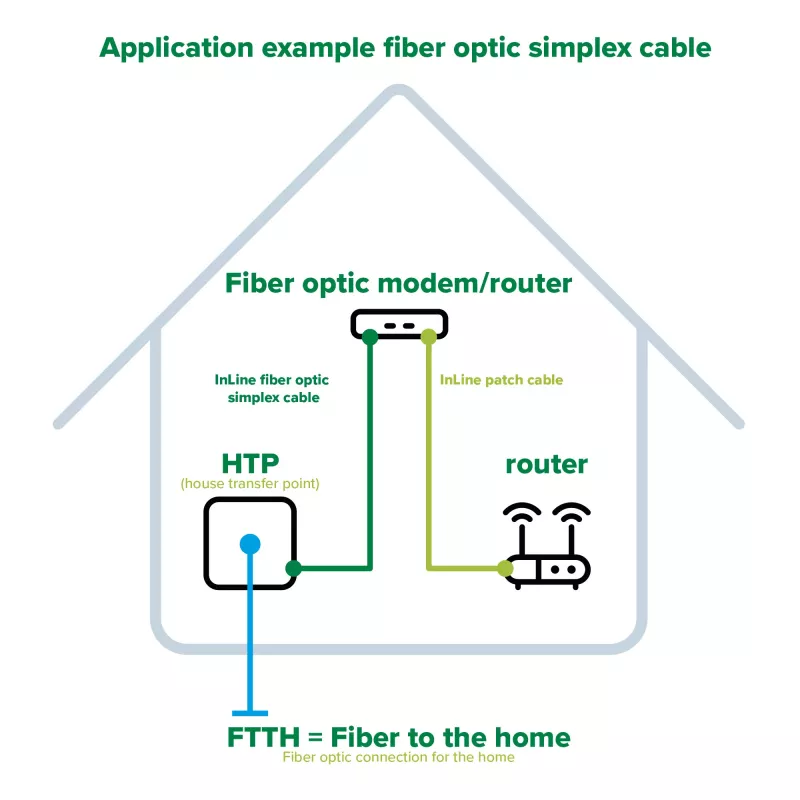

• FTTH ühendused maja ülekandepunkti ja optilise modemi vahel
• Ühemoodiline patšimine telekommunikatsiooniruumides ja andmekappides
• Optiliste transiiverite, ONT-de või OLT-de ühendamine abonendiseadmetega
• Ajutised või püsivad splaissimislingid ja testseadistused

Peamised tehnilised andmed

• Kiudtüüp: ühemoodiline OS2, 9/125 µm
• Kaabli välisläbimõõt: umbes 3,0 mm
• Tugevdus: roostevabast terasest spiraaltoru (soomustatud konstruktsioon)
• Väliskest: halogeenivaba, valge
• Pistikutüübid: LC/APC (8°) kuni SC/APC (8°)
• Pistiku liivimine: APC nurga all olev füüsiline kontakt (8°)
• Tüüpiline sisestuskadu: <0,20 dB (tüüpiline)
• Maksimaalne sisestuskadu: <0,30 dB
• Tagasipeegelduskadu: >60 dB
• Vastavus: IEC optilised ja tule-/suitsustandardid kiudpaigaldustele
• Töötemperatuuri vahemik: -40 °C kuni +85 °C
• Pikkus: 25 m

Kasutamine

Paigaldage kaabel optilise võrgu lõpp-punkti ja sihtseadme vahele, vältides teravaid paindeid ja survekoormust. Sisestage LC-pistik LC-pesasse ja SC-pistik SC-adapterisse, kuni iga pistik klõpsatab või istub kindlalt. APC-pistikute ühendamisel kontrollige suunda ja võtmejoondust, et nurga all olev ferrule oleks õigesti suunatud. Pärast paigaldust testige linki sobivate optiliste võimsusmõõturite või sisestuskadude testritega, et kinnitada jõudlust oodatud kadu ja tagasipeegelduskadu väärtuste suhtes.

Soovitused

Vältige tihedaid paindeid, mis on väiksemad kui kaabli minimaalne painderaadius, ning ärge jätke kaablit otsese mehaanilise mõju või pikaajalise UV-kiirguse kätte. Kasutage kasutamata pistikutel tolmukaitseid ja käsitsege ferruleid pistiku korpuse kaudu, et hoida otsapinnad puhtad. Piirkondades, kus on võimalik näriliste tegevus või tugev mehaaniline pinge, kaaluge täiendava kaitsetoru või kaitsepaigalduse kasutamist.
