InLine 92504F juhtmepistik USB-C / Klemmiplokk, 5-kontaktiline Must, Roheline

Ajasääst paigaldusel: Kiire ühendamine kruviklemmidega 16–26 AWG jaoks – tööriistaga lamepeaga kruvikeerajaga ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikuks kasutuseks: 1-meetrine ühenduskaabel ühendab süsteemid kohe – ilma lisatarvikute või jootmiseta.
Selge klemmijaotus ja kindel kontakt: 5-kontaktilised klemmid suruplaadiga, selgesti märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varje) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:Kiireks USB 2.0 signaalide ühendamiseks testimisseadmetes, laborites, kasutuselevõtul või veaotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse ja tööstuskeskkonnas.

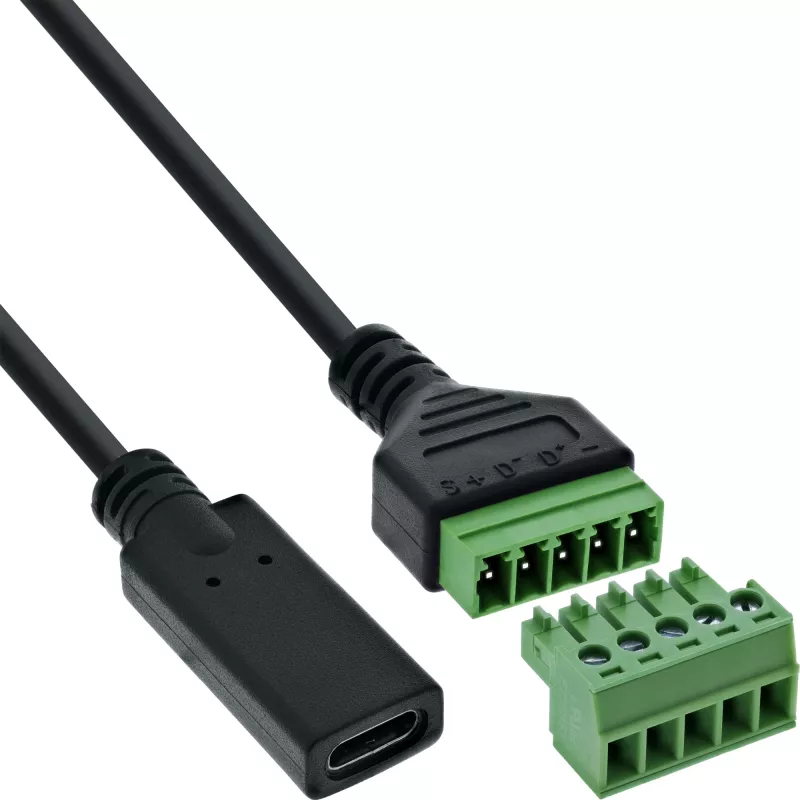

InLine® USB-C 2.0 klemmiploki adapter 5-juhtmelise ühenduskaabliga ühendab kaasaegse USB-C ühenduse eelised avatud signaalijuhtmestiku paindlikkusega. USB-C pesa on püsivalt ühendatud 5-kontaktilise kruviklemmiplokiga – ideaalne katsestendidele, diagnostikaseadmetele või manussüsteemidele.
Klemmid on selgesti märgistatud (1: maandus, 2: D+, 3: D-, 4: pinge, 5: varje) ja võimaldavad ohutut ja veatut signaalide määramist. Klemmiühendused 5,0 mm sammuga toetavad juhtmeid vahemikus 16–26 AWG. Ühendamine toimub tööriistaga lamepeaga kruvikeerajaga ≤ 2,5 mm.
Püsivalt integreeritud 1-meetrine ühenduskaabel vähendab juhtmestiku vaeva ja tagab kohese töö – nt juhtsüsteemides, arendusplaatides või mobiilsetes katsestendides. EVA isolatsioonikiht alumisel küljel pakub täiendavat kaitset paigaldamisel juhtivatele pindadele.

USB-liides:USB-C 2.0, emane pistik
Kaabli pikkus:u 1 m (PVC, püsivalt integreeritud)
Kontaktide arv / jaotus:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm suruplaadiga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Aktiveerimine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 0,7 A kontakti kohta
USB tööpinge (VBUS):5 V DC
Katsepinge (isolatsioonitakistus):300 V AC / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:Klemmiplokk u 50 × 21,2 × 18,4 mm (P × L × K)

InLine 92504F. Pistik(ud): USB-C / Klemmiplokk, 5-kontaktiline, Toote värv: Must, Roheline, Pistikupesa sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 22 x 1000 x 12 mm, Kaal: 33 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritoluriik: Taiwan

Kasutusjuhend

Eemalda juhtmeotsad sobiva pikkusega 5,0 mm sammuga kruviklemmide jaoks ja sisesta juhtmed signaalide 1 kuni 5 jaoks vastavalt klemmide märgistusele (1: maandus, 2: D+, 3: D–, 4: VBUS, 5: varje). Pinguta suruplaadi kruvid lamepeaga kruvikeerajaga ≤ 2,5 mm, kuni need on kindlalt kinni. Ühenda USB-C isane kaabel või seade emase USB-C pistikuga; püsivalt integreeritud 1 m kaabel tagab seejärel juhtmega signaaliteed sinu süsteemile. Paigaldamisel juhtivatele pindadele veendu, et EVA isolatsioonikiht jääb pinna poole, et vältida lühist.

Soovitused

Kasuta isoleeritud, tinatatud või otsikuga juhtmeid vahemikus 16–26 AWG ja väldi kontakti nimivoolu 0,7 A ületamist. Pikaajalise töökindluse tagamiseks tööstuskeskkonnas kontrolli kasutuselevõtul klemmide korralikku pingutust ja hoia integreeritud kaabel pingevabana.
