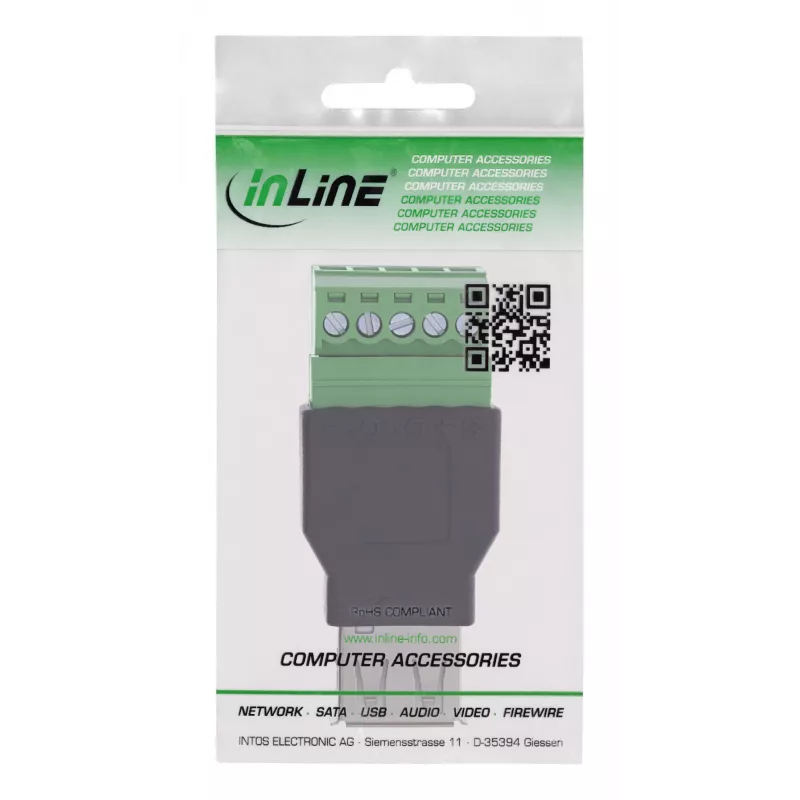

InLine 92504B juhtmeühendus USB-A / klemmiplokk, 5-kontaktiline Must, Roheline

Ajasääst paigaldamisel: Kiire juhtmestus kruviklemmide abil 16–26 AWG juhtmetele – tööriistaga abistatuna lamepeaga kruvikeerajaga ≤ 2,5 mm.
Selge klemmijaotus ja kindel kontakt: 5-kontaktilised klemmid surveplaadiga, selgelt tähistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varje) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne tööstuslik kasutus: USB 2.0 signaalide kiireks ühendamiseks katseülesehitustes, laborites, kasutuselevõtul või tõrkeotsingul – jootmist pole vaja.
Kompaktne disain: Vaid umbes 50 mm kogupikkusega; seda saab paigutada ka kitsastesse seadistustesse või adapteriribadele, säästes ruumi.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V alalispingel ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse korral ja tööstuskeskkondades.

InLine® USB-A klemmiploki adapter pakub praktilist lahendust USB 2.0 signaalide ülekandmiseks 5-kontaktilisse klemmiplokki ilma jootmise või kaabliühenduseta. Tüüpilisi rakendusi leidub hoolduse, katseülesehituste, arenduse või prototüüpimise valdkonnas.

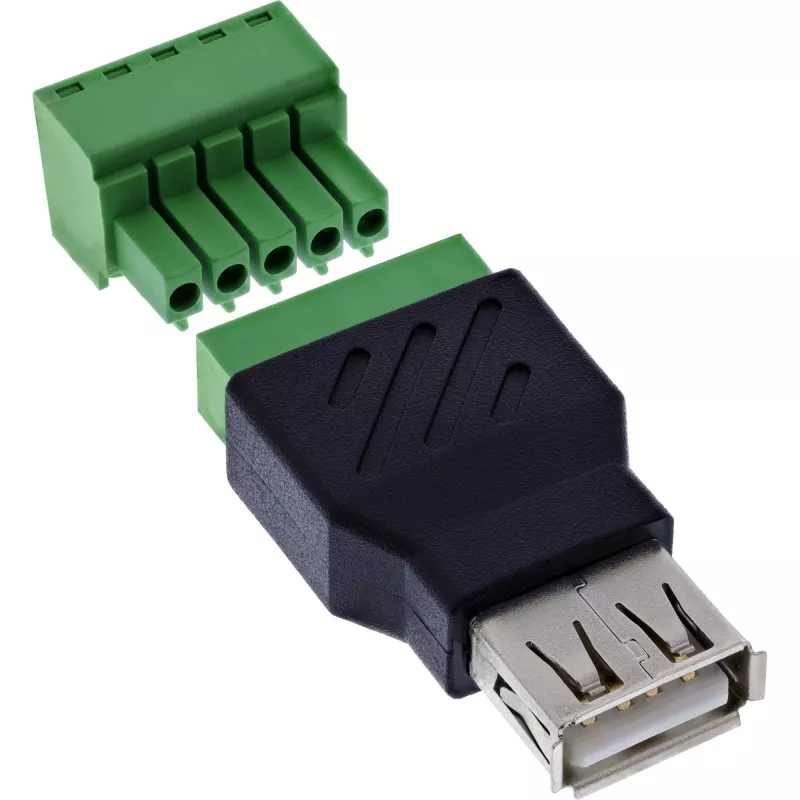

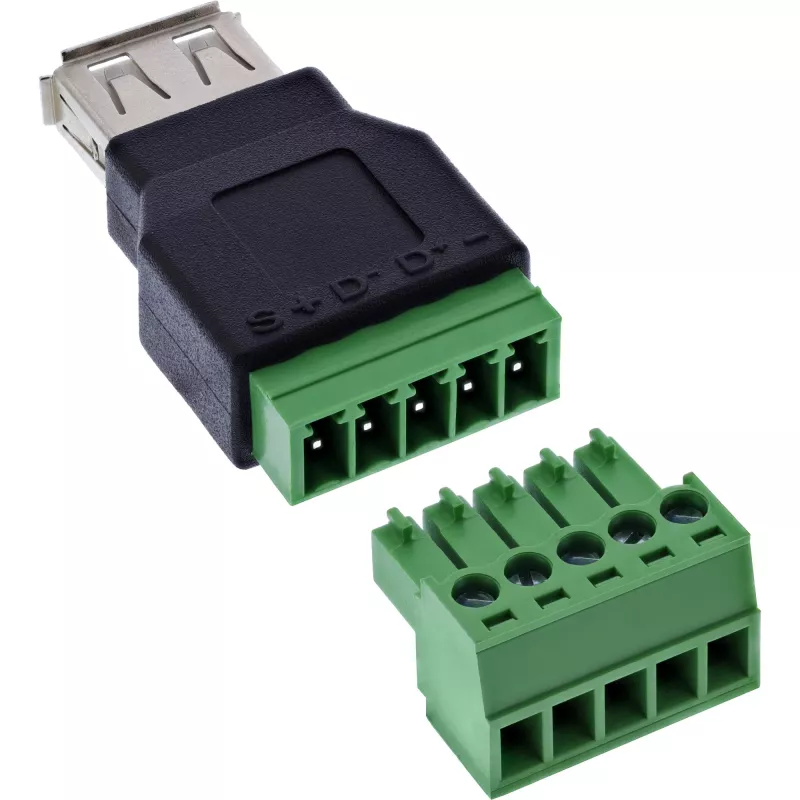

Standardmõõdus USB-A pesa on otse ühendatud 5-kontaktilise kruviklemmiplokiga. Klemmide selge tähistus – 1: Maandus (–), 2: D+, 3: D–, 4: Pinge (+), 5: Varje (S) – võimaldab lihtsat ja usaldusväärset signaali jaotamist. Klemmiühendused 5,0 mm võrevahega toetavad üksikjuhtmeid 16–26 AWG vahemikus.
Juhtmestus toimub lamepeaga kruvikeeraja abil. Tänu kompaktsele korpusele on adapter eriti ruumisäästlik – nt katseseadmetes, mobiilsetes mõõtejaamades või laborites.

USB-liides:USB-A 2.0, emane pistik
Kontaktide arv / jaotus:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm surveplaadiga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Käivitamine:Lamepea kruvikeerajaga ≤ 2,5 mm
Nimivool:0,7 A kontakti kohta
USB tööpinge (VBUS):5 V DC
Katsepinge (isolatsioonitakistus):300 V AC / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon aluspinnal
Mõõtmed:umbes 50 × 21 × 14 mm (P × L × K)

InLine 92504B. Pistik(ud): USB-A / klemmiplokk, 5-kontaktiline, Toote värv: Must, Roheline, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 21 x 50 x 14 mm, Kaal: 11 g, Laius: 21 mm. Kogus pakendis: 1 tk, Pakendi laius: 70 mm, Pakendi sügavus: 135 mm. Päritolumaa: Taiwan

Kasutusjuhend

Sisestage USB‑A pistik adapteri emasesse pesasse ja ühendage üksikud juhtmed selgelt märgistatud kruviklemmidele vastavalt nende funktsioonile (maandus, D+, D–, VBUS, varje). Eemaldage juhtmeotstelt isolatsioon sobiva pikkuseni, sisestage klemmi ja kinnitage lamepeaga kruvikeeraja (≤ 2,5 mm) abil. Veenduge kontaktide õiges jaotuses enne pinge või signaali rakendamist, et vältida ühendatud seadmete kahjustamist.

Soovitused

Usaldusväärse toimimise tagamiseks kasutage juhtmeid vahemikus 16–26 AWG ja pingutage kruvid sobiva lamepeaga kruvikeerajaga. Vältige adapteri kokkupuudet tingimustega, mis jäävad väljapoole määratud temperatuurivahemikku (–20 °C kuni +105 °C). Pikemaajalise või statsionaarse paigalduse korral kontrollige perioodiliselt kontakti tihedust, et säilitada signaali terviklikkus.
