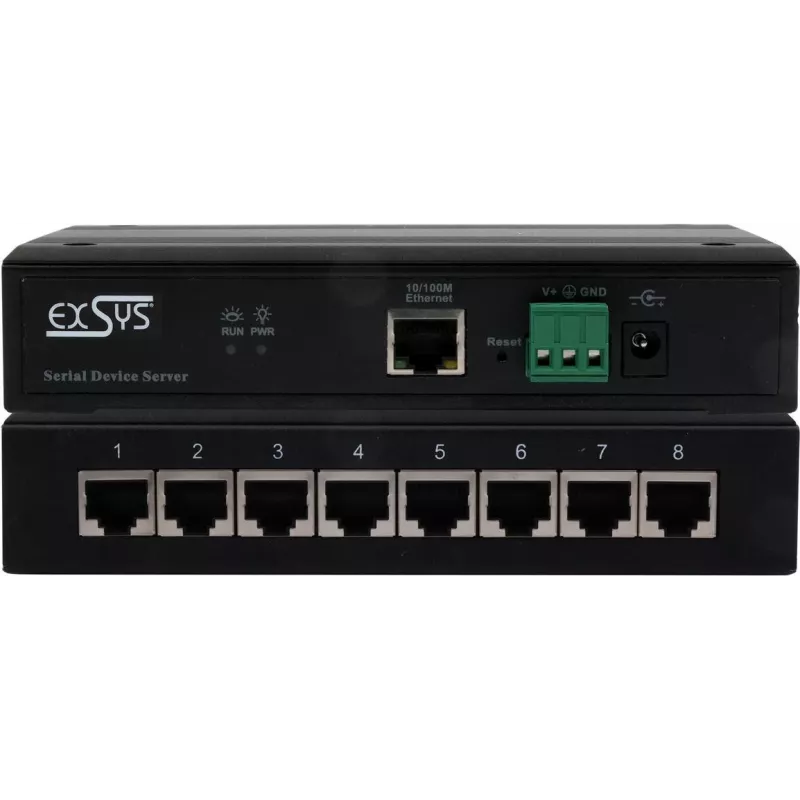

Serial Device Server Exsys EX-61008 — 8x RS232/422/485 porti, sisaldab toiteadapterit

Exsys EX-61008 on jadaseadmeserver, mis pakub kaheksat seadistatavat jadaporti, mis ühilduvad RS232, RS422 ja RS485 standarditega. Seadmega on kaasas toiteadapter ning see muudab Etherneti võrguühendused mitmeks jadaliideseks, võimaldades olemasolevatele jadaseadmetele juurdepääsu ja haldamist IP kaudu. See seade sobib tööstuskontrollerite, andurite ja vanade instrumentide integreerimiseks kaasaegsetesse võrgusüsteemidesse seire, andmekogumise ja kaugjuhtimise eesmärgil.

Eelised

Exsys EX-61008 toetab segarežiimis jadaoperatsiooni, võimaldades iga porti vajadusel iseseisvalt RS232, RS422 või RS485 režiimile seada. Tsentraliseeritud võrgule ligipääs vähendab vajadust punkt-punkti kaabelduse järele ja lihtsustab seadmete haldust. Toiteadapteri kaasamine tagab kohese kasutuselevõtu, ilma et oleks vaja täiendavaid toitetarvikuid. Metallkorpus ning DIN-rööpale või lauale paigaldamise võimalused tagavad paigalduse paindlikkuse juhtkappides ja seadmeruumides.

Sobib järgmiste jaoks

• PLC-de ja tööstuskontrollerite ühendamine Ethernet-võrku
• Andurite ja mõõteriistade kaugjuurdepääs
• Vanade jadaseadmete integreerimine SCADA- ja seiresüsteemidesse
• Jadaandmete logimine ja tsentraliseeritud jadaportide haldus

Peamised spetsifikatsioonid

• Jadaportide arv: 8 seadistatavat porti
• Toetatud standardid: RS232, RS422, RS485 (iga port seadistatav)
• Võrguliides: Ethernet 10/100 Mbit/s
• Toide: väline toiteadapter kaasas
• Paigaldusvõimalused: paigaldamine DIN-rööpale ja lauale
• Korpus: metallsest ümbris tööstuskeskkondade jaoks
• Protokollitugi: TCP/IP, UDP ja levinud jada-üle-IP režiimid

Kasutamine

Paigaldage seade kuiva, ventileeritavasse piirkonda ja kinnitage see DIN-rööpale või asetage stabiilsele pinnale. Ühendage Etherneti kaabel võrgupessa ja kinnitage kaasasolev toiteadapter seadme ja vooluvõrgu külge. Ühendage jadaseadmed RS232/RS422/RS485 portidega, kasutades sobivaid kaableid, ning seadke iga pordi režiim vastavalt ühendatud seadmele. Seadistage võrguparameetrid ja jadapordi sätted, kasutades seadme veebiliidest või haldusutiliiti, ning seejärel kontrollige sidet arvuti või serveri kaudu, et veenduda ühenduses ja andmevahetuses.

Soovitused

Usaldusväärse jadaside tagamiseks sobitage pordisignaali (RS232/RS422/RS485), edastuskiiruse, paarsuse ja voojuhtimise sätted nii seadmeserveris kui ka ühendatud seadmetes. Kasutage varjestatud kaableid seal, kus esineb märkimisväärset elektrimüra, ja järgige tööstusvõrkude jaoks soovitatud maandustavasid. Värskendage püsivara regulaarselt ja säilitage konfiguratsiooni varukoopiaid, et minimeerida rikkeaega hoolduse ajal.
