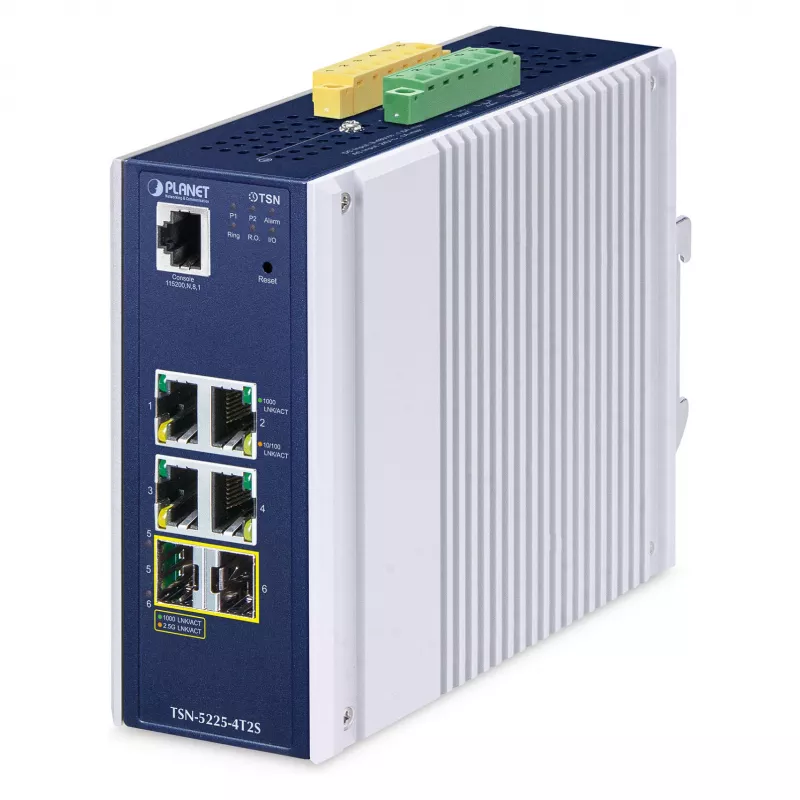

Hallatav lüliti PLANET TSN-5225-4T2S L2+ Gigabit Ethernet 4 porti

PLANET TSN-5225-4T2S on tööstusliku klassi hallatav Layer 2+ TSN (Time-Sensitive Networking) Etherneti lüliti, millel on 4 10/100/1000BASE-T RJ45 porti ja 2 1G/2.5G SFP pessa IP30 metallkorpuses. See on mõeldud karmidesse keskkondadesse ning toetab IEEE 1588v2 PTP riistvaralist ajatembeldust ja mitmeid TSN standardeid, et tagada madala latentsusega, prioriseeritud aegtundliku liikluse edastamine tehaste ja sidevõrkudes. Lüliti töötab temperatuurivahemikus -40 kuni 75 °C, seda saab paigaldada DIN-liistule või seinale ning see kasutab 9–48 V alalispingesisendit, pakkudes paindlikku tööstuslikku paigaldusvõimalust.

Eelised

TSN-5225-4T2S pakub deterministlikku reaalajas suhtlust, kasutades TSN funktsioone (IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB) koos IEEE 1588 PTP riistvarapõhise ajasünkroniseerimisega. See sisaldab koondatud ringkaitset (ITU-T G.8032 ERPS), MSTP-d, põhjalikku Layer 2–4 QoS-i ja ACL-i, Modbus TCP integratsiooni SCADA/HMI süsteemidele, IPv4/IPv6 topeltpinu ning SFP DDM diagnostikat. Turvaelemendid nagu SSHv2, TLSv1.2, SNMPv3 ja 802.1X on toetatud, samas kui digitaalsisend/-väljund, alarm ja SMTP/SNMP trap teavitised võimaldavad välist jälgimist ja kiiret veatuvastust.

Sobilik

• Tööstusautomaatika ja tehasepõranda võrkudele
• Telekomi ja operaator Etherneti ajastuse (PTP / Sync-E) ning 5G edge backhaul võrkudele
• Videovoogedastus (4K/8K), VR/AR ja muud madala latentsusega multimeediateenused
• SCADA, HMI ja muud OT süsteemid, mis nõuavad Modbus TCP integratsiooni
• Keskkonnad, mis vajavad koondatud topoloogiat kiire taastumisega

Peamised tehnilised andmed

• Pordid: 4 × 10/100/1000BASE-T RJ45, 2 × 1G/2.5G SFP pessa (kolmekordse kiirusega ühilduv)
• Kiht: Hallatav Layer 2+ koos IPv4/IPv6 tarkvarapõhise VLAN marsruutimisega
• Lülitusvõimsus: 18 Gbit/s; MAC-tabel: 8000 kirjet
• Ajasünk: IEEE 1588v2 PTP riistvaralise ajatempliga; toetab Boundary Clock, E2E ja P2P läbipaistvat kella
• TSN tugi: IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB
• Koondamine ja taastumine: ITU-T G.8032 ERPS, MSTP; ühenduse taastumine kuni 10 ms ringis
• Turvalisus: SSHv2, TLSv1.2, SNMPv3, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Haldus: Web GUI, konsool, Telnet, SNMP (v3)
• Keskkond ja toide: -40 kuni 75 °C töötemperatuur, IP30 metallkorpus, DIN-liistule või seinale kinnitatav, 9–48 V alalispingesisend
• Füüsiline: Kaal umbes 0,986 kg; värvid: sinine / alumiinium

Kasutamine

Paigaldage TSN-5225-4T2S DIN-liistule või kinnitage see seinale sobiva kapi sisse. Ühendage gigabitised vaskpordid oma LAN-seadmetega ja sisestage sobivad SFP transiiverid SFP pesadesse, et pikendada fiiberlinke vastavalt vajadusele. Konfigureerige ajasünkroniseerimine ja TSN ajakavad Web GUI või SNMP kaudu, seadistage VLAN-id ja QoS poliitikad liikluse prioriseerimiseks ning lubage turvaelemendid nagu SSH/TLS ja 802.1X. Kasutage Modbus TCP-d SCADA/HMI süsteemidega integreerimiseks ning konfigureerige SMTP/SNMP trap-id ja digitaalsisend/-väljund väljalt häirete vastuvõtmiseks.

Soovitused

Deterministliku jõudluse tagamiseks eraldage TSN ajastatud liiklus ja IEEE 1588 PTP vastavalt seadme rollile ja võrgutopoloogiale; kasutage kriitiliste teede puhul koondatud ringi või MSTP-d ning paigaldage sobivad SFP transiiverid (mitmemoodiline või ühemoodiline), mis vastavad nõutavale kaugusele ja kiirusele. Jälgige regulaarselt SFP DDM parameetreid ja lubage SNMPv3 turvaliseks kaugjuhtimiseks.
