InLine 92505D juhtmepistik 2x RJ45 8P8C / 2x klemmiplokk 9 klemmi roheline

Ajasääst paigaldamisel:Kaks kruviklemmiplokki, kumbki 8 juhtme ja varje jaoks, võimaldavad kiiret, jootevaba ühendamist – tööriistaga, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm, sobib 16–26 AWG.
Kaks RJ45 liidest eraldi signaalijuhtimisega:Kaks standardset RJ45 pistikupesa (8P8C) on suunatud ülespoole – ideaalne struktureeritud võrgujuhtmestiku jaoks, kus sügavusruumi on piiratud.
Standardile vastav DIN-liistule kinnitus:Korpus on ette valmistatud DIN-kinnitusliistudele ja võimaldab ruumisäästlikku ning turvalist integreerimist juhtkappidesse.
Sobib paralleelsetele Etherneti liinidele:Ideaalne tööstuslikeks katseseadistusteks, koondamisliinideks või struktureeritud signaalijaotuseks juhtimis- ja katsetuskeskkondades.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V alalisvoolu juures ja nimivool 1,0 A kontakti kohta tagavad usaldusväärse ja turvalise andmeedastuse – isegi pideva koormuse korral tööstuskeskkondades.

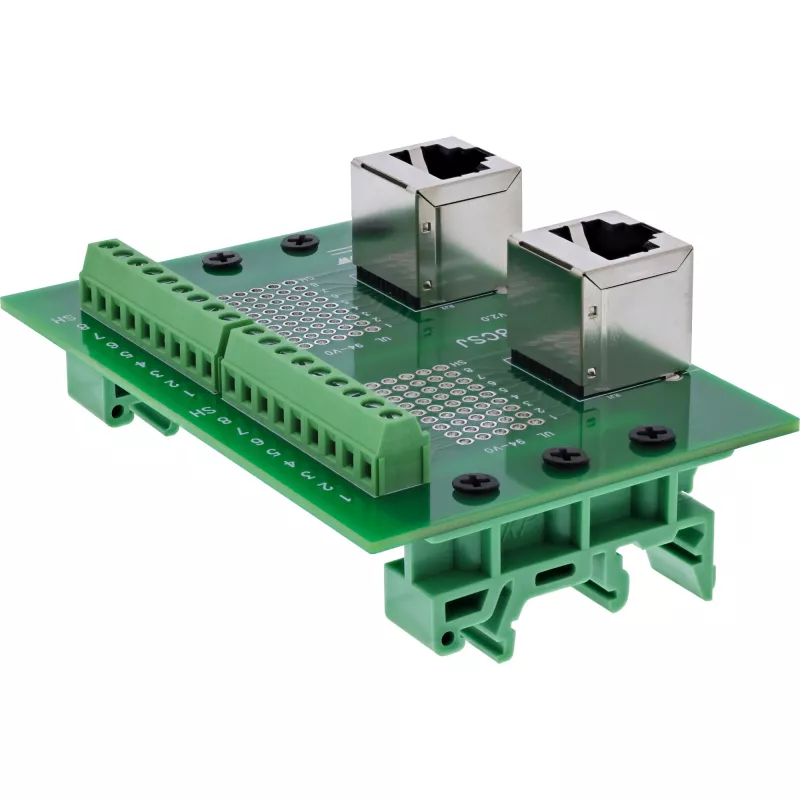

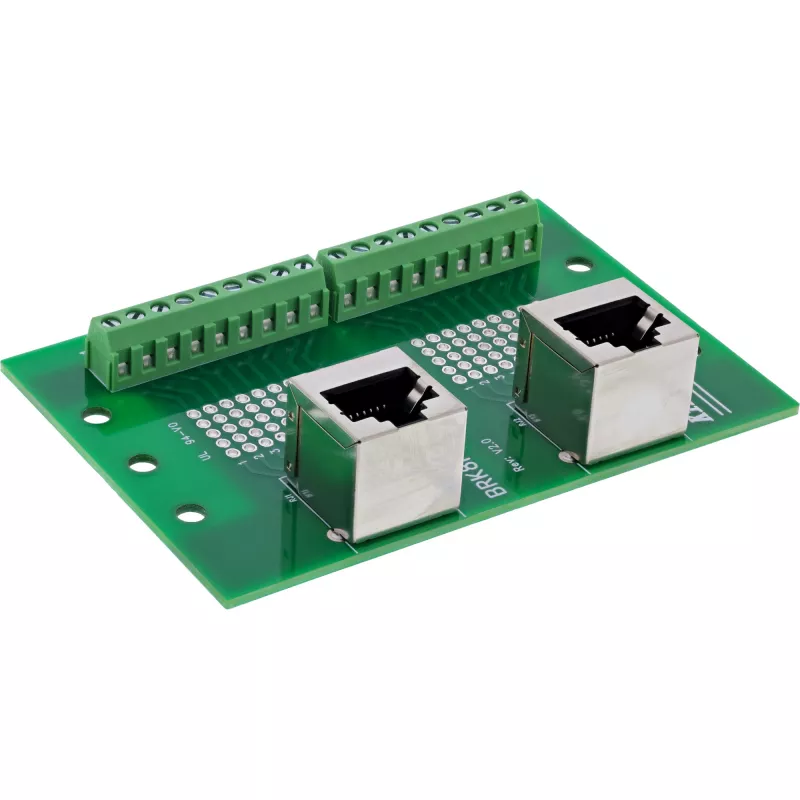

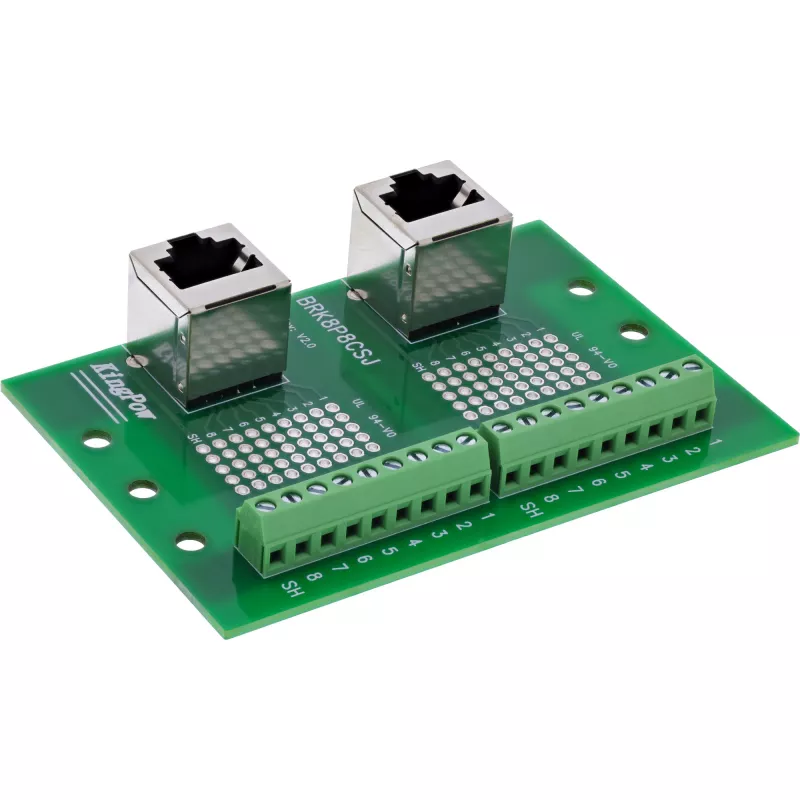

InLine® RJ45 klemmiplokk kahe vertikaalselt suunatud pesaga (8P8C) võimaldab struktureeritud, ruumisäästlikku Etherneti juhtmestikku tööstuskeskkondades. Iga RJ45 pesa on täielikult ühendatud eraldi 9-kontaktilise kruviklemmiriba kaudu (8 signaali + vari) – ideaalne paralleelsete võrgusignaalide, koondamisteede või katseühenduste jaoks.
Kruviklemmid on ligipääsetavad küljelt, nummerdatud ja toetavad juhtmeid vahemikus 16–26 AWG. Juhtmestamine on kiire ja tööriista abil teostatav, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.

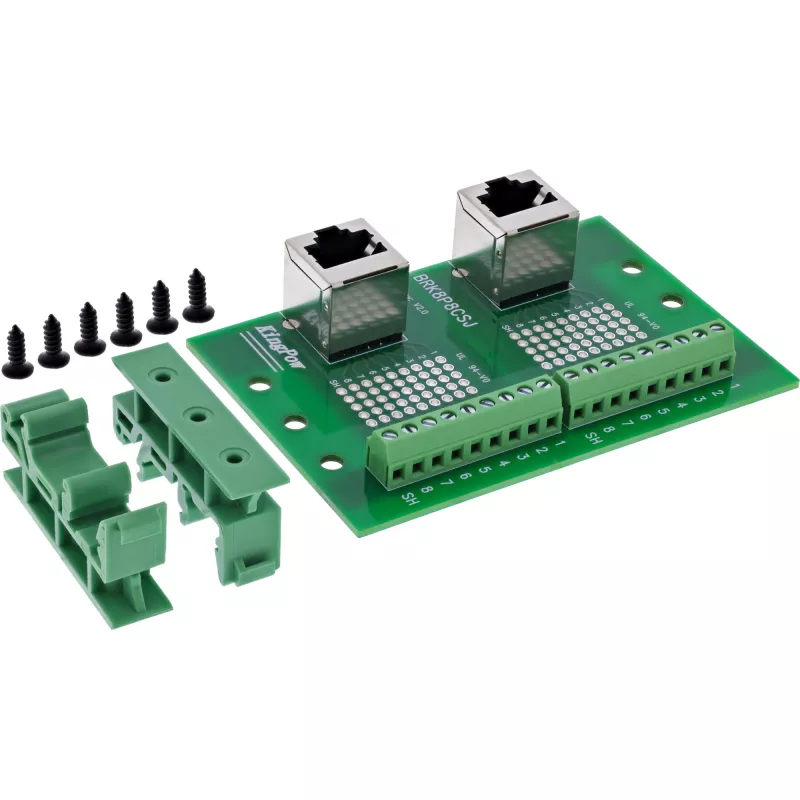

Tänu eelpaigaldatud DIN-liistu klambrile on moodul kohe valmis standardile vastavaks integreerimiseks juhtkilpi või jaotuskasti. Tugev konstruktsioon ning testitud lühise- ja valestiühenduse kaitse tagavad usaldusväärse kasutuse pidevas tööstuslikus töös.

RJ45 liides:2× 8P8C pesa (ülespoole suunatud)
Kruviklemmiriba:2x 9 klemmi (8 signaali + vari), samm 5,0 mm, suruplaadiga
Ühendusvahemik:16–26 AWG
Aktiveerimine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:1,0 A kontakti kohta
Maksimaalne tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Paigaldus:Ette valmistatud DIN-kübarliistule
Mõõtmed:umbes 60 × 90 × 17 mm (L × K × S)

InLine 92505D. Pistik(ud): 2x RJ45 8P8C / 2x klemmiplokk 9 klemmi, Toote värvus: Roheline, Pistikupesa sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 60 x 90 x 17 mm, Kaal: 38 g, Laius: 60 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³. Päritolumaa: Taiwan

Kasutusjuhend

Paigaldage adapter standardsele DIN-kübarliistule, kasutades eelpaigaldatud klambrit. Suunake Etherneti kaablid ülespoole suunatud RJ45 pesadesse. Kruviklemmidega ühendamiseks eemaldage juhtmelt sobiva pikkusega isolatsioon, sisestage iga juht nummerdatud klemmi (8 signaali + vari) ja kinnitage lamepeaga kruvikeerajaga (≤ 2,5 mm). Kontrollige õiget paaride määramist, et see vastaks RJ45 viigujaotusele, ja veenduge, et vari on vajadusel ühendatud. Pärast juhtmestamist kontrollige ühenduste katkematust ja turvalist kinnitust juhtkapis.

Soovitused

Kasutage adapterit ajutisteks ühendusteks, katseühendusteks või koondamisliinideks, mitte püsivaks välitermineerimiseks. Veenduge, et juhtme läbimõõt jääb vahemikku 16–26 AWG ja hoidke tööpinge ettenähtud piirides. Kontrollige ühendusi regulaarselt pidevas tööstuslikus töös, et säilitada signaali terviklikkus.
