Hallatav lüliti PLANET IP30 DIN-liistule L2+ 4 porti Gigabit Ethernet

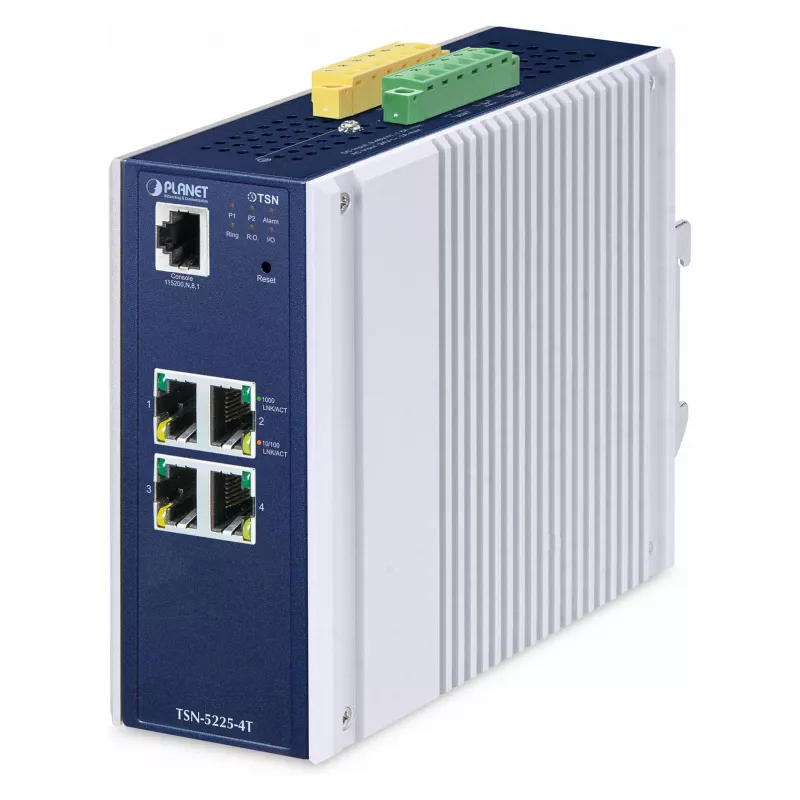

PLANET TSN-5225-4T on tööstusklassi IP30 metallkorpuses 2. kihi pluss hallatav TSN Etherneti lüliti, millel on neli 10/100/1000BASE-T RJ45 porti. See on disainitud karmidesse keskkondadesse, töötab temperatuurivahemikus -40 kuni 75 °C ning toetab DIN-liistule või seinale paigaldamist. Lüliti rakendab ajatundlikku võrgundust (TSN) ja IEEE 1588 PTPv2, et pakkuda madala latentsusega ajaga sünkroniseeritud sidet tööstusautomaatika, telekommunikatsiooni, 5G, video voogedastuse ja VR/AR rakenduste jaoks.

Eelised

TSN-5225-4T tagab kõrge prioriteediga liikluse otsast lõpuni kohaletoimetamise ülimadala latentsusega ja riistvarapõhise IEEE 1588v2 ajatembeldamisega. See toetab täielikku TSN standardite komplekti (sh IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci ja 802.1CB) ning pakub koondatud ringikaitset (ITU-T G.8032 ERPS), MSTP-d, koondatud toitesisendit ja kiiret taastumist (kuni 10 ms) kriitiliste võrkude jaoks. Seade pakub põhjalikku 2.–4. kihi turvalisust (ACL-id, 802.1X, DHCP Snooping, IP Source Guard, DAI), Modbus TCP integreerimist SCADA/HMI jaoks ning mitut haldusliidest (veeb, konsool, Telnet, SNMPv3).

Sobib

• Tööstusautomaatika ja tehasepõranda võrgud
• Telekommunikatsioon, operaatori Ethernet ja 5G servvõrgud
• Reaalajas video voogedastus (4K/8K) ja VR/AR süsteemid
• SCADA ja HMI integreerimised Modbus TCP abil
• Hajusüsteemid, mis nõuavad täpset ajasünkroniseerimist

Peamised spetsifikatsioonid

• Mudel: TSN-5225-4T
• Lüliti tüüp: Hallatav 2. kihi pluss
• Pordid: 4 x 10/100/1000BASE-T RJ45
• Kommuteerimisvõimsus: 8 Gbit/s
• Võrgustandardid: IEEE 802.1p/Q, 802.1AS, 802.1Qbv, 802.1Qbu, 802.3br, IEEE 1588 (PTPv2), MSTP, G.8032 ERPS
• Toitesisend: DC 9–48 V (toetatud koondatud sisend)
• Töötemperatuur: -40 kuni 75 °C
• Mõõtmed/korpus: IP30 metallkorpus; DIN-liistule või seinale kinnitatav
• Kaal: 0,962 kg
• Värv: Sinine / Alumiinium
• Turvalisus: ACL L2–L4, 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection

Kuidas kasutada

Kinnitage TSN-5225-4T DIN-liistule või seinale sobivas ümbrises ja ühendage alalisvoolu toitesisendid (9–48 V) koondamisega, kui vaja. Ühendage seadmed nelja Gigabit RJ45 porti ja konfigureerige TSN, IEEE 1588 PTP, VLAN-id, QoS ja turvapoliitikad sisseehitatud veebiliidese, konsooli/Telneti või SNMPv3 kaudu. Kasutage Modbus TCP-d, et integreeruda SCADA/HMI süsteemidega pordi, DI/DO ja seadme oleku kaugseireks. Ringtopoloogiate korral lubage ERPS kiireks taastumiseks ja konfigureerige MSTP seal, kus vaja.

Soovitused

Usaldusväärse ajatundliku jõudluse tagamiseks lubage IEEE 1588 PTP koos TSN ajastamisega (802.1Qbv) ja kasutage riistvaralist ajatembeldust. Asetage lüliti stabiilsesse temperatuurikeskkonda määratud vahemikus ning kasutage kriitilistes paigaldistes koondatud toidet ja ERPS ringtopoloogiat. Jälgige seadet regulaarselt SNMPv3 või PLANET UNI-NMS abil, et tuvastada rikkeid ja saada SMTP/SNMP lõksu hoiatusi.
