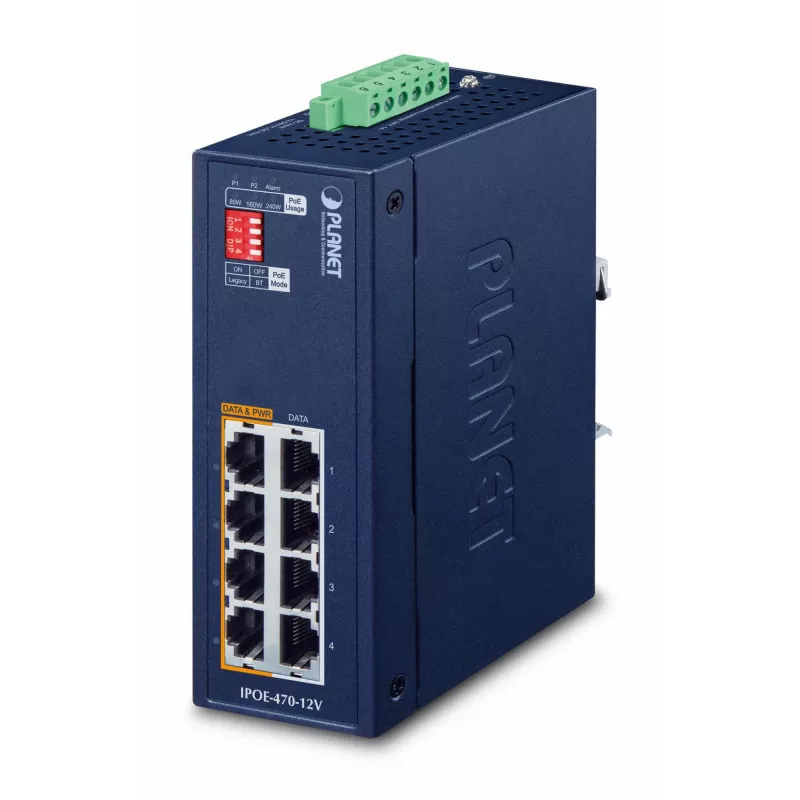

Tööstuslik 4-pordiline Gigabit Etherneti lüliti PLANET IP30

PLANET IPOE-470-12V on tööstuslik 4-pordiline Gigabit PoE++ süstekeskus, mis edastab andmeid ja toidet standardsete Cat5e/6 UTP-kaablite kaudu. Toetades IEEE 802.3bt PoE++ standardit, pakub see nelja 10/100/1000BASE-T PoE++ porti, millest igaüks suudab anda kuni 95 vatti, kogu PoE eelarvega 240 vatti. IP30 metallkorpuses seade sobib DIN-riiulile või seinale paigaldamiseks ning on loodud töötama karmides keskkondades temperatuurivahemikus -40 kuni 75 °C.

Eelised

IPOE-470-12V uuendab olemasolevad võrgud 802.3bt PoE++-le ilma Etherneti lüliteid vahetamata, tsentraliseerib toite edastamise ja vähendab vajadust eraldi elektrivooluallikate järele. Selle disain toetab laia alalisvoolu sisendpinget (12–54 V) sisemise võimendusega 54 V-ni, pakub reaalajas PoE kasutuse jälgimist mitmesegmendiliste LED-ide kaudu ning tagab tugeva kaitse ESD ja pingelöökide eest. Kompaktne metallkonstruktsioon ja tööstuslik temperatuuritaluvus võimaldavad usaldusväärset paigaldust nõudlikes kohtades.

Sobib kasutamiseks

• PoE PTZ ja suure võimsusega valvekaamerad
• Võrguseadmed ja lülitid, mis vajavad PoE++ toidet
• Õhukliendid, AIO puutetundlikud arvutid, POS-terminalid ja kioskid
• Kaugjuhtimisega digitaalsed infotahvlid ja ekraanid
• PoE valgustussüsteemid

Peamised tehnilised andmed

• Mudel: IPOE-470-12V (PLANET)
• Pordid: Neli 10/100/1000BASE-T PoE++ süsteporti pluss neli võrgu sisendporti (kokku 8 RJ-45)
• PoE standard: IEEE 802.3bt (PoE++), tagasiühilduv 802.3at-ga
• Maksimaalne PoE väljund pordi kohta: 95 W
• Kogu PoE eelarve: 240 W
• Sisendpinge: 12–54 V DC (võimendab 54 V-ni PoE edastuseks)
• Töötemperatuur: -40 kuni 75 °C
• Kaitse: Ethernet ESD (kontakt ±6 kV, õhk ±8 kV), pingelöögikindlus ±6 kV
• Vormitegur: IP30 metallkarp, DIN-riiulile või seinale paigaldatav
• Kaal: 0,679 kg
• Värv: Sinine

Kasutamine

Paigaldage IPOE-470-12V oma olemasoleva Etherneti lüliti ja toidetavate seadmete vahele. Ühendage lüliti seadme võrgu sisendportidega ja ühendage PoE-toega seadmed PoE++ väljundportidesse Cat5e/6 kaablite abil. Varustage seade alalisvooluga, kasutades kahte alalisvoolu sisendit (12–54 V); seade võimendab toite vajaliku 54 V-ni PoE edastuseks. Jälgige esipaneelil olevaid toite sisendi LED-e ja PoE kasutuse LED-e, et kontrollida sisendi olekut ja ühendatud seadmete reaalajas energiatarbimist.

Soovitused

Usaldusväärseks pika vahemaa kasutuseks ühendage IPOE-470-12V ühilduvate PLANET PoE pikendajatega, kui toidate seadmeid, mis asuvad süstekeskusest rohkem kui 100 meetri kaugusel. Veenduge, et alalisvoolu toiteallikad vastavad nõutavale sisendivahemikule ja kaaluge redundantseid toite sisendeid kõrge kättesaadavusega paigaldustes.
