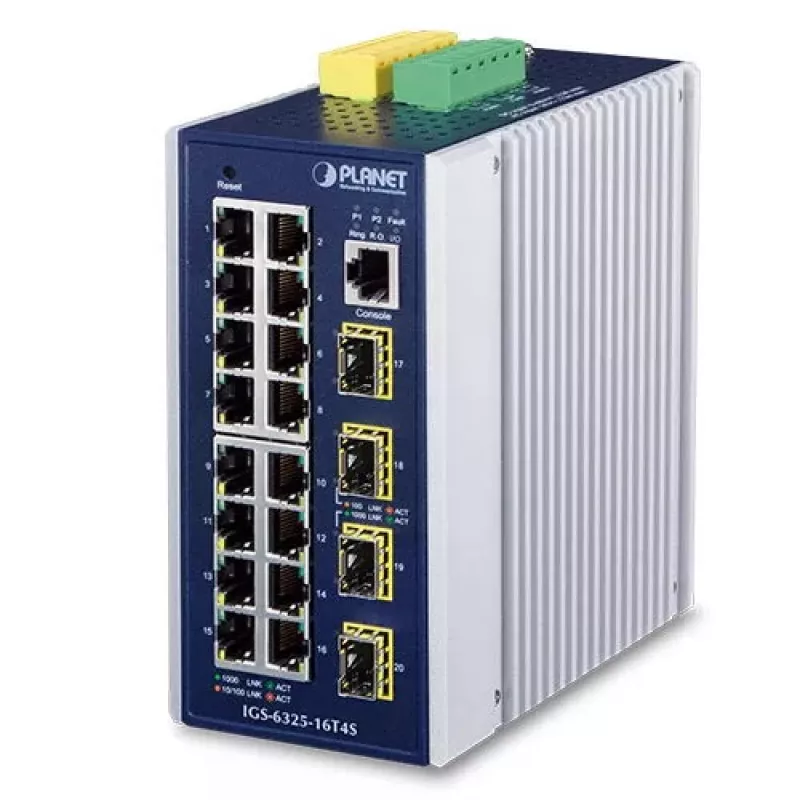

Hallatav L3 Gigabit Ethernet lüliti PLANET IGS-6325-16T4S 16 porti

PLANET IGS-6325-16T4S on kompaktne, tööstuslik hallatav L3 Gigabit Ethernet lüliti, millel on suure tihedusega hübriid- vask- ja fiiberliidesed. DIN-riiulile paigaldatavas vastupidavas korpuses on 16 10/100/1000BASE-T RJ45 porti ja 4 100/1000BASE-X SFP pesa, toetab täisdupleksrežiimi ja lülitusvõimsust 40 Gbit/s ning on ette nähtud töötama temperatuurivahemikus -40 kuni 75 °C. Seade sobib piiratud ruumiga kapidesse ja fiiberportide abil pikkade vahemaade taha ühenduste loomiseks.

Eelised

Lüliti toetab L3 IPv4/IPv6 staatilist marsruutimist ja IPv4 OSPFv2 dünaamilist marsruutimist, võimaldades tõhusat marsruutimist ja võrgu skaleeritavust. See rakendab redundantse rõnga kaitset (ITU-T G.8032 ERPS), MSTP-d ja redundantseid toiteallikaid kiireks taastumiseks ja kõrgeks kättesaadavuseks tööstuskeskkondades, kus rõngastopoloogiates on lingi taastumisaeg kuni 10 ms. Sisseehitatud küberturvalisuse funktsioonid, sealhulgas SSHv2, TLS 1.2 ja SSL, kaitsevad haldusjuurdepääsu. Modbus TCP tugi võimaldab integreerimist SCADA ja HMI süsteemidega kaugseireks. IEEE 1588 ja sünkroonse Etherneti ajastusfunktsioonid muudavad selle sobivaks telekommunikatsiooni ja operaatori Etherneti rakenduste jaoks. Täiendavad funktsioonid hõlmavad SMTP/SNMP lõksu teateid, veahäiret, digitaalset sisendit/väljundit väliste häirete jaoks, kahte alalis- ja vahelduvvoolu redundantse toiteallikat, põhjalikke L2–4 ACL-e, DHCP snoopingut, IP Source Guardi, Dynamic ARP Inspectionit, QoS-i ja SFP-DDM diagnostikat.

Sobib kasutamiseks

• Tööstuslikes automaatikavõrkudes ja tehasepõrandatel, kus integreeritakse SCADA/HMI süsteeme
• Telekommunikatsiooni ja operaatori Etherneti rakendustes, mis nõuavad IEEE 1588 ajastust
• Ärivõrkudes ja andmekeskustes, mis vajavad L3 marsruutimist ja IPv6/IPv4 topeltvirna
• Piiratud ruumiga kappides ja DIN-riiuli paigaldustes
• Keskkondades, mis nõuavad kõrget kättesaadavust: redundantne rõngas ja redundantne toide

Peamised tehnilised andmed

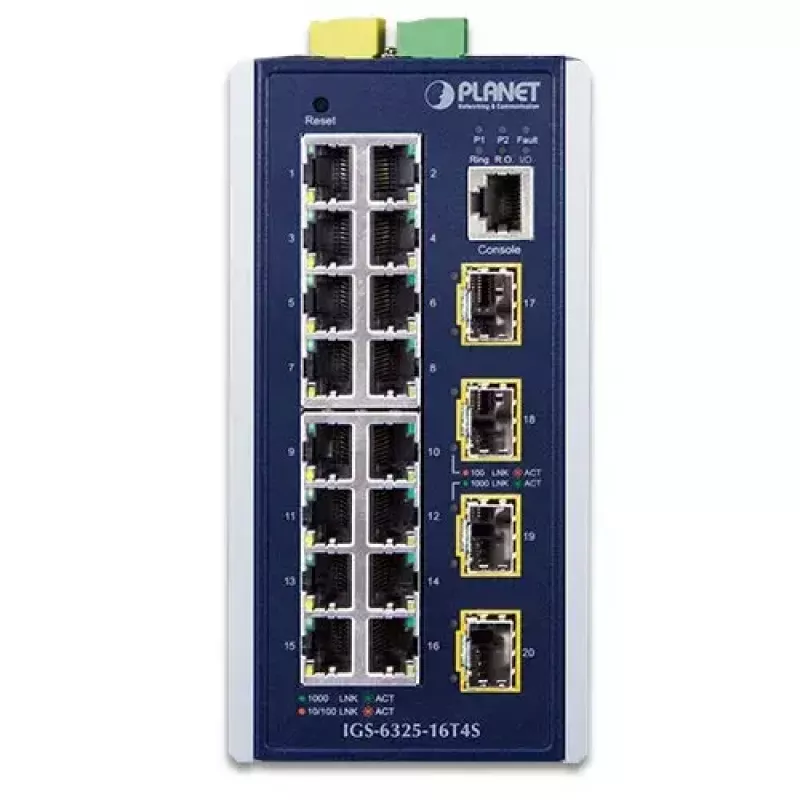

• Pordid: 16 × 10/100/1000BASE-T RJ45, 4 × 100/1000BASE-X SFP
• Lülitusvõimsus: 40 Gbit/s
• Kiht: Hallatav L3 koos IPv4/IPv6, OSPFv2

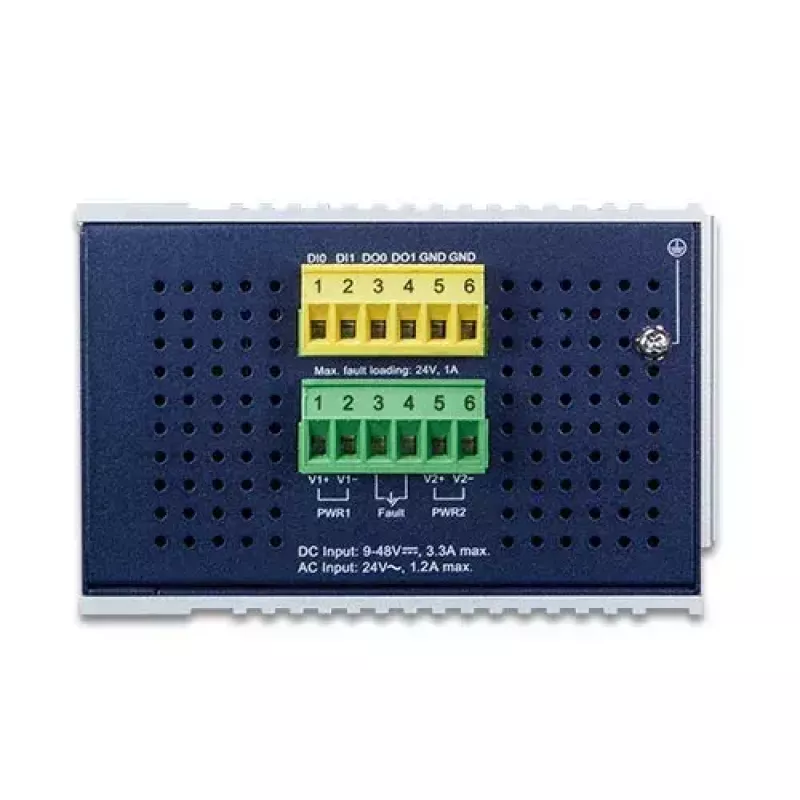

• Redundantsus: ITU-T G.8032 ERPS, MSTP, kahekordne alalisvool 9–48V ja vahelduvvool 24V redundantne toide
• Turvalisus: SSHv2, TLS 1.2, SSL, ACL-id (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Haldus: Veebiliides, konsool, Telnet, SNMPv3
• Tööstuslikud funktsioonid: Modbus TCP, SFP DDM, digitaalne sisend/väljund, veahäire
• Töötemperatuur: -40 kuni 75 °C
• Vormitegur: DIN-riiulile paigaldatav, kompaktne vastupidav korpus
• Kaal ja värv: u. 1,168 kg; hall/sinine

Kuidas kasutada

Paigaldage IGS-6325-16T4S DIN-riiulile või kappi ja ühendage toide primaarse ja redundantse toitesisendi kaudu. Ühendage vask- või SFP fiibermoodulid vastavatesse portidesse üleslingi ja ääreseadmete jaoks. Seadistage põhilised võrguseaded, VLAN-id ja L3 staatilised marsruudid või lubage OSPFv2 dünaamiliseks marsruutimiseks veebiliidese, konsooli või SNMPv3 kaudu. Integreerige Modbus TCP SCADA/HMI süsteemidega vastavalt vajadusele, et jälgida seadme olekuid, DI/DO olekuid ja pordi sideandmeid. Seadistage häired ja SNMP/SMTP lõksud sündmusteatiste saamiseks ning lubage SFP DDM transiiveri diagnostika jaoks.

Soovitused

Paigutage lüliti ventileeritavasse, tolmukindlasse korpusesse ja kasutage kriitilistes paigaldustes redundantseid toiteühendusi. Usaldusväärsete pikkade vahemaade ühenduste jaoks kasutage sertifitseeritud SFP-mooduleid ja lubage rõngakaitse või MSTP topoloogiates, mis nõuavad kiiret taastumist. Kasutage turvaliseks kaugjuhtimiseks SNMPv3 või TLS/SSHv2 ning lubage DHCP snooping, IP Source Guard ja DAI, et vähendada võltsimist ja ARP rünnakuid.
