Hallatav kommutaator PLANET Layer 3 24 pordiga 10/100/1000T Gigabit Ethernet 1U

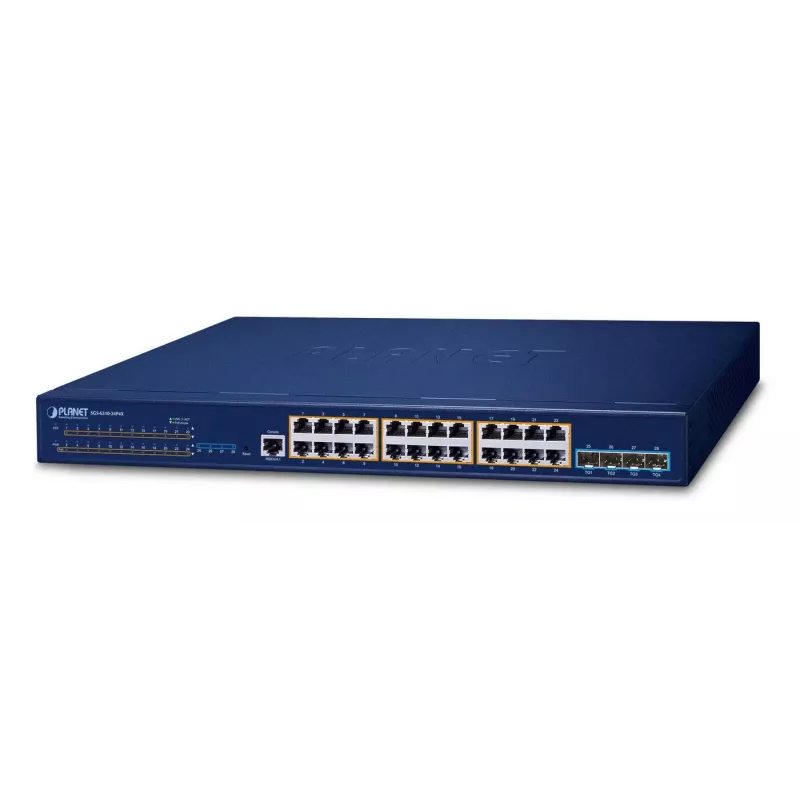

PLANET SGS-6310-24P4X on Layer 3 virnastatav hallatav Gigabit-kommutaator 1U rack-kinnituses, pakkudes 24 10/100/1000BASE-T RJ45 PoE+ porti ja nelja 1G/10G SFP+ uplink-porti 128 Gbps kommuteerimismaatriksiga ja kuni 370 W PoE eelarvega. See pakub Layer 3 IPv4/IPv6 staatilist marsruutimist, RIP ja OSPF dünaamilist marsruutimist, ERPS ringikaitset, kõikehõlmavaid Layer 2/Layer 4 kommuteerimisomadusi ja SFP+ kahekiiruselist tuge paindlikuks võrgulaienduseks.

Eelised

SGS-6310-24P4X pakub blokeerimatut juhtmekiirusel läbilaskevõimet 10Gbps võimekate SFP+ uplinkide ja suure võimsusega kommuteerimismaatriksiga raskeliiklusega keskkondade jaoks. Tsentraliseeritud riistvaraline virnastamine ja üleliigsed rõngatopoloogiad võimaldavad kuumpistikustamist ja kiiret taastamist, samas kui integreeritud PoE+ toitehaldus annab kuni 30 W ühele pordile ja toetab PoE ajastamist energiasäästuks. Kommutaator sisaldab ulatuslikke turvalisuse ja halduse funktsioone—ACL-id, 802.1X, DHCP-snooping, IP Source Guard, dünaamilist ARP-inspekteerimist—ja toetab IPv6, multisaade-snoopingut ja SFP-DDM diagnostikat.

Sobib

• Ettevõtte juurdepääsu- või koondamiskommutaatorid ülikoolilinnaku ja harukontorite võrkudes
• PoE-rakendused: IP-kaamerad, VoIP-telefonid ja traadita pääsupunktid
• Teenusepakkujad ja mitmekasutuse võrgud, mis nõuavad VLAN-e ja liikluskorraldust
• Keskkonnad, mis vajavad kõrge käideldavusega virnu kiire rõnga taastamisega

Peamised spetsifikatsioonid

• Mudel: PLANET SGS-6310-24P4X
• Pordid: 24 x 10/100/1000BASE-T RJ45 PoE+; 4 x 1G/10G SFP+
• PoE: IEEE 802.3at PoE+ kuni 30 W pordi kohta; kogu PoE eelarve kuni 370 W
• Kommuteerimismaatriks: 128 Gbps (juhtmekiirusel läbilaskevõime kuni 80 Gbps märgitud tootematerjalides)
• Layer 3: IPv4/IPv6 staatiline marsruutimine, RIP, OSPF
• Virnastamine: virtuaalne riistvaraline virnastamine SFP+ linkide kaudu; ERPS ringikaitse (G.8032) ja MSTP
• Turvalisus ja haldus: ACL L2–L4, 802.1X, RADIUS, DHCP-snooping, IP Source Guard, DAI, SNMPv3, SSH/SSL, veeb/Telnet/konsool
• Multisaade: IGMPv1/v2/v3 snooping, MLDv1 snooping, MVR
• SFP diagnostika: SFP-DDM tugi
• Standardid: IEEE 802.3/802.3u/802.3ab/802.3z/802.3ae/802.3ad/802.1Q/802.1ad/802.1x/802.1p/802.1s/802.1w
• Vormitegur: 1U rack-kinnitatav; kaal ~3 kg; värvus: sinine

Kasutusjuhend

Paigaldage SGS-6310-24P4X standardsesse 19-tollisesse racki, kasutades kaasasolevat kinnituskomplekti, ja ühendage üleslüliga fiiber- või vaskvastuvõtjad SFP+ portidesse. Ühendage toiteseadmed RJ45 PoE+ portidesse. Seadistage kommutaator veebi-GUI, CLI (konsool/Telnet) või SNMPv3 abil kaugjuhtimiseks. Kasutage virnastamise funktsiooni, ühendades kommutaatorid määratud SFP+ portide kaudu ja seadistades ERPS või MSTP rõnga üleliigsuse tagamiseks. Seadistage Layer 3 marsruutimine (staatiline, RIP või OSPF), VLAN-id, QoS ja ACL-id vastavalt võrgudisaini nõuetele.

Soovitused

Seda kommutaatorit soovitatakse paigaldistesse, mis nõuavad tsentraliseeritud PoE-toidet ja suurt üleslügli ribalaiust; lubage PoE ajastamine, et vähendada energiatarbimist mittekriitiliste seadmete puhul, seadistage ERPS või MSTP kiireks tõrketaasteks ja kasutage SFP-DDM-i, et jälgida vastuvõtjate tervist usaldusväärsete fiiberlinkide tagamiseks.
