Haldamata lüliti Lanberg RSGE-24P-2GE-2S-250 24 porti raami paigaldus

Lanberg RSGE-24P-2GE-2S-250 on haldamata PoE+ Etherneti lüliti, millel on 24 Gigabit PoE+ RJ-45 porti, kaks Gigabit uplinki porti ja kaks SFP Gigabit uplinki porti, mis on mõeldud raami paigaldamiseks. See edastab andmeid ja toidet struktureeritud kaabelduse kaudu seadmetele, mis vastavad IEEE 802.3af/at standarditele, pakkudes kogu PoE toite-eelarvet kuni 250 W. Seade sobib paigaldistesse nagu kodu, äri, valve, IP/VoIP, kaabel-TV võrgud ja madalpingesüsteemid, sealhulgas häire-, tule- ja läbipääsusüsteemid.

Eelised

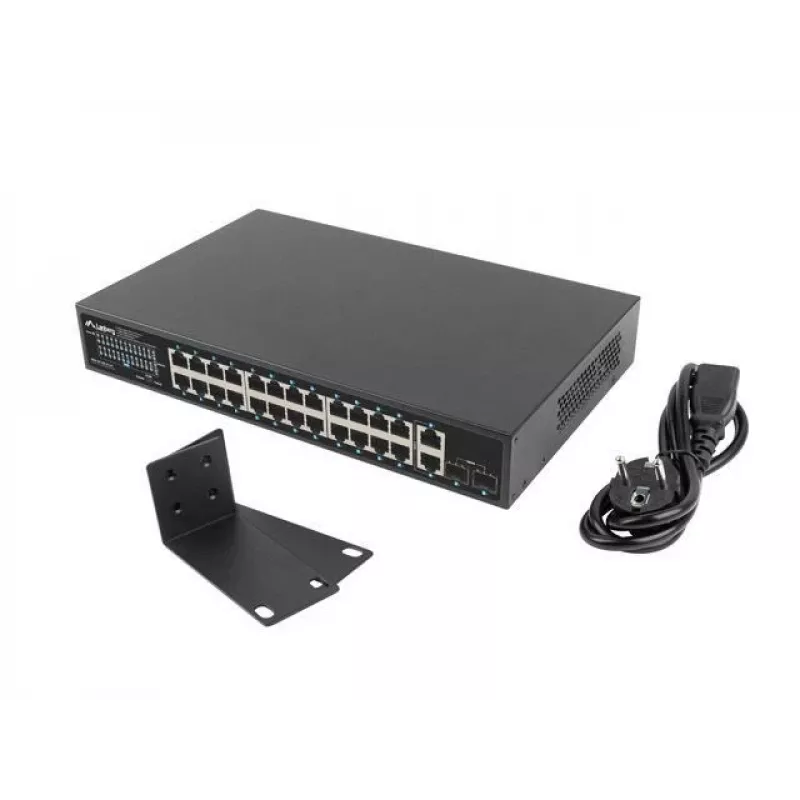

Lüliti ühendab andmeedastuse ja PoE toite ühes infrastruktuuris, vähendades vajadust eraldi toitejuhtmete järele ning säästes paigaldusaega ja -ruumi. See pakub usaldusväärset PoE eelarvet kuni 250 W ja toetab uplink-portide samaaegset tööd sõltumatult 24 toitega pordist. Pordi-prioriteediga väljalülitusloogika tagab ennustatava käitumise, kui PoE eelarve ületatakse: pordid lülitatakse välja alates suurima numbriga PoE pordist, et vähendada koormust, säilitades samal ajal väiksema numbriga pordid. Seadmel on ka laiendusrežiim, mis võimaldab andmete (kuni 10 Mbit/s) ja PoE+ toite edastamist kuni 250 m kaugusele portidel 1–24, ning integreeritud liigpinge-/tühjenduskaitse, mis on hinnatud 4 kV kõigil portidel. Raami kinnituskõrvad ja kinnitusvahendid on paigaldamise lihtsustamiseks kaasas.

Sobib

• IP valvesüsteemid (kaamerate ja NVR integreerimine)
• VoIP-telefonid ja äritelefoniside
• Ligipääsukontrolli-, häire- ja tulekahjusignalisatsioonisüsteemid
• Väikeste ja keskmise suurusega kontorivõrgud, mis vajavad raami paigaldatavat PoE jaotust

Peamised tehnilised andmed

• Mudel: Lanberg RSGE-24P-2GE-2S-250 (MPN: RSGE-24P-2GE-2S-250, EAN: 5901969438680)
• Pordid: 24 x Gigabit PoE+ RJ-45, 2 x Gigabit RJ-45 uplink, 2 x Gigabit SFP uplink
• PoE standardid: IEEE 802.3af / IEEE 802.3at (PoE+)
• Kogu PoE eelarve: kuni 250 W
• Samaaegse toite näited: kuni 16 × IEEE 802.3af (15 W pordi kohta) või 8 × IEEE 802.3at (30 W pordi kohta)
• PoE laiendusrežiim: PoE+ ja andmed kuni 250 m (pordid 1–24) max 10 Mbit/s
• Liigpinge/tühjenduskaitse: 4 kV kõigil portidel
• Lüliti tüüp: Haldamata, raami paigaldatav

Kasutusjuhend

Paigaldage lüliti 19" raami, kasutades kaasasolevaid kinnituskõrvasid ja kruvisid. Ühendage uplink-pordid oma põhivõrku või NVR-i, kasutades vastavalt vajadusele Gigabit RJ-45 või SFP porte. Ühendage PoE-seadmed (IP-kaamerad, telefonid, ligipääsukontrolli paneelid) 24 RJ-45 PoE+ porti. Kui on vaja pikamaaühendust, seadke korpusel olev lüliti asendisse "PoE+ Extend 250 m", et lubada laiendatud PoE ja andmeedastus (pordid 1–24) vähendatud andmekiirusel. Veenduge, et ühendatud seadmed vastavad IEEE 802.3af/at standarditele, et saada lülitilt toidet.

Soovitused

Kriitiliste seadmete puhul, mis peavad jääma toitele PoE eelarve ülekoormuse korral, ühendage need madalaima numbriga PoE portidesse, et need oleksid lüliti prioriteediga väljalülitusloogika poolt säilitatud. Paigutage suure energiatarbega seadmed ja standardseadmed teadaolevate toiteprofiilidega, et vältida ootamatut eelarve ammendumist, ning kontrollige kaabli kvaliteeti ja pikkust laiendusrežiimi kasutamisel, et tagada stabiilne töö.
